4
Consignes de montage
Toit terrasse
Matériaux inflam-
mables
x ≥ 1500 mm
Tab. 2

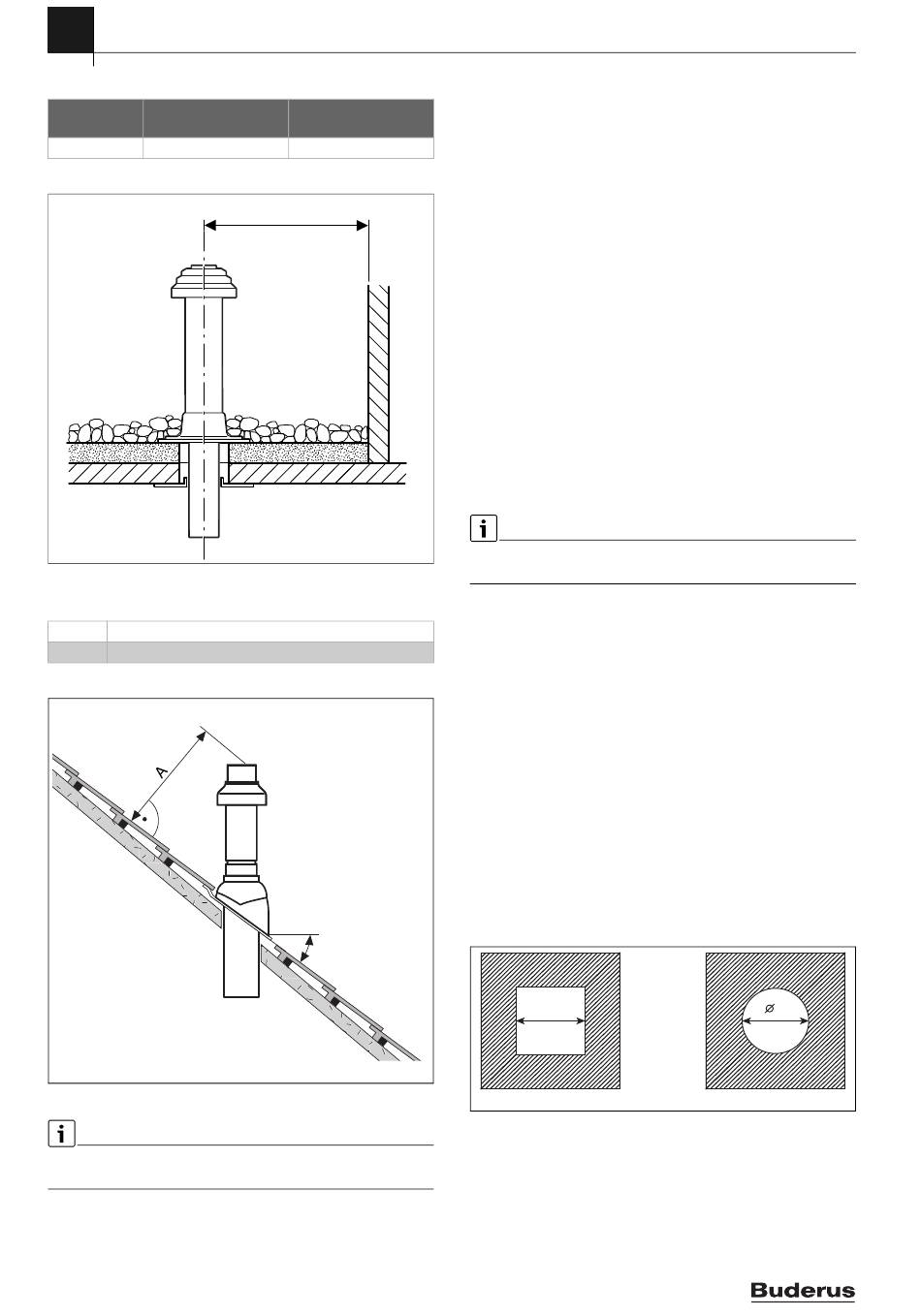

Fig. 3 Passage toit terrasse
Toit incliné
A ≥ 1000 mm

≤ 45°
Tab. 3
Fig. 4 Passage dans les toits en pente
Les tuiles pour toits en pente ne sont adaptées que pour des inclinaisons
de toit entre 25° et 45°.
6
Matériaux ininflam-
mables
≥ 500 mm
X
6 720 612 662-16.1O
α
6 720 644 746-17.1O
Le local d'installation doit être muni d'un orifice d'aération vers l'exté-
rieur. La section minimale (A ) de l'ouverture d'aération est
min
2 2
de 150 cm ou 2 × 75 cm .
La conduite d'air de combustion est exécutée via un adaptateur avec un
monotube de 125 mm ou 160 mm.
Un exemple de montage est illustré dans la fig. 24 page 19.
4.5 Conduite d'amenée d'air de combustion/d'évacua-
tion des fumées sur la façade avec l'accessoire de
base
L'accessoire de fumisterie peut être complété à n'importe quel endroit
par des accessoires de fumisterie. Il est également possible d'utiliser
l'accessoire de fumisterie trappe de visite.
Un exemple de montage est représenté dans la fig. 21 page 15.
4.6 Conduite d'évacuation des fumées dans le conduit de
cheminée
4.6.1

Exigences requises pour les conduits existants

Respecter les exigences locales en vigueur pour la pose des conduites
d'évacuation des fumées dans les conduits existants.
Les conduits en matériaux ininflammables, résistants à la déformation et
avec une durée de résistance au feu d'au moins 90 minutes, sont généra-
lement adaptés au montage des conduites d'évacuation des fumées.
Les conduits prévus pour les tuyaux d'évacuation des fumées ne doivent
pas être utilisés à d'autres fins.
4.6.2 Exigences requises pour l'évacuation des fumées
• Un seul générateur de chaleur peut être raccordé à l'accessoire de
l'évacuation des fumées dans le conduit.
• Si l'accessoire est installé dans un conduit existant, il faut obturer les
orifices de raccordement éventuels conformément aux matériaux uti-
lisés et de manière étanche.
• Le conduit doit être en matériaux ininflammables résistants à la
déformation et présenter une durée de résistance au feu d'au moins
90 minutes. Sur les bâtiments peu élevés, une durée de résistance au
feu de 30 minutes est suffisante.
4.6.3 Vérification des dimensions autorisées pour les conduits
Fonctionnement avec conduit ventilé
Si le système d'échappement Buderus/Centrotherm PP rigide fonc-
tionne avec un conduit ventilé, respecter ce qui suit avant l'installation :
▶ Vérifier si les dimensions autorisées du conduit sont respectées pour
le cas particulier prévu. Si les dimensions a
atteintes, l'installation n'est pas autorisée (fig. 5 et tabl. 4).
a
Fig. 5 Section rectangulaire ou ronde
Logano plus – 6720856286 (2019/09)
ou D ne sont pas
min min
D
0010002732-002
