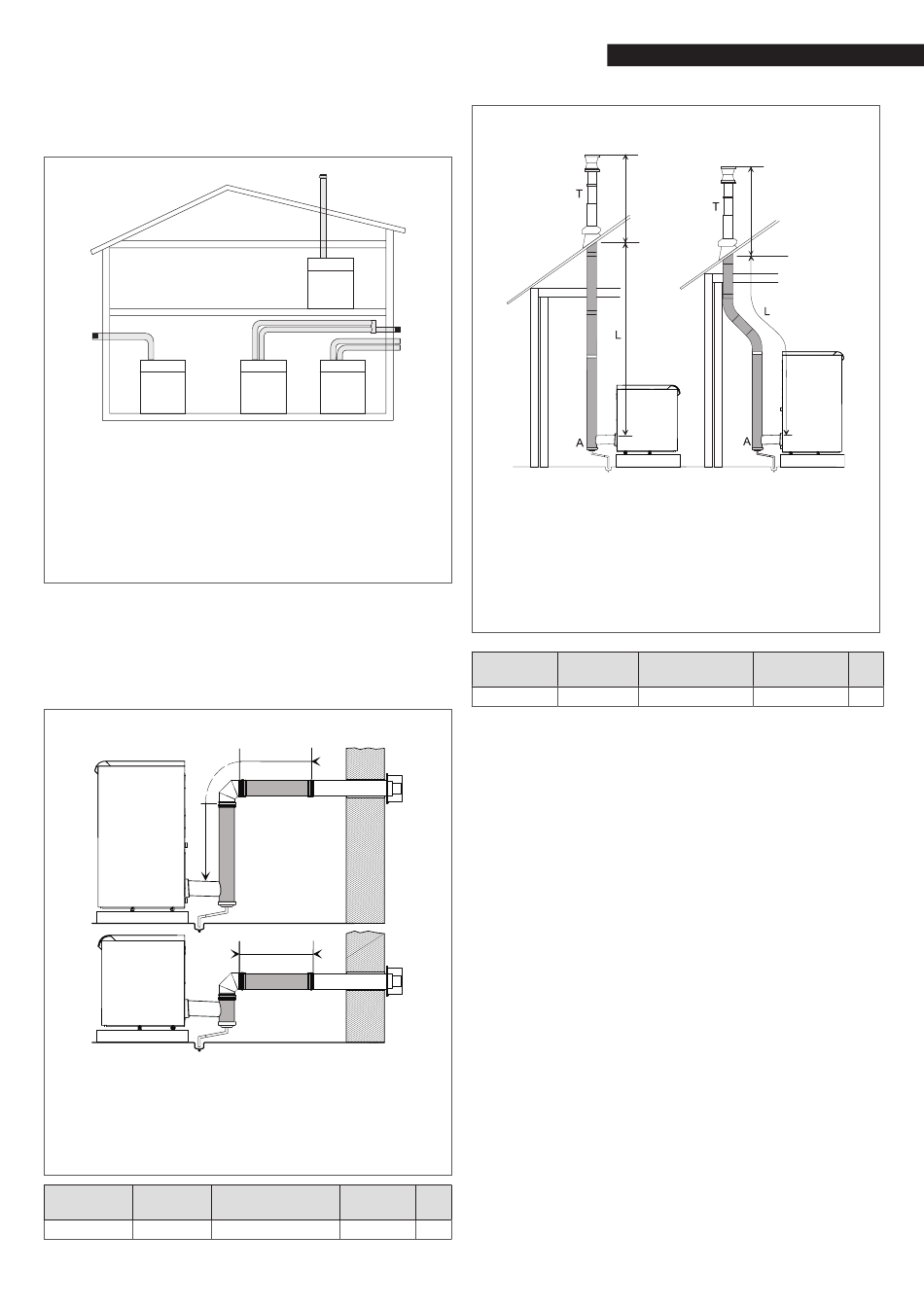

CONFIGURATION CHAUDIÈRE TYPE C13 - C33
Si l'air comburant est prélevé à l'extérieur, l'appareil est du type
C "étanche" et la chaufferie n'a pas besoin d'orifices d'aération.
C13
C13 Ventouse. Les conduits peuvent aussi être dédoublés
mais les sorties doivent être concentriques ou
suffisamment proches pour être soumises à des
conditions de vent similaires.
C33 Ventouse avec sortie sur toiture. Sorties comme pour
C13.
9
Faire référence aux normes en vigueur.
Conduits coaxiaux (Ø 80/125) - POUR LA FRANCE UNIQUEMENT
Pour ces configurations, il est nécessaire d'installer le kit
correspondant (pour l'installation, suivre les instructions
fournies avec l'accessoire).
Les conduits coaxiaux peuvent être orientés dans la direction la
mieux adaptée aux exigences de la chaufferie, en respectant les
longueurs maximales indiquées.
Raccord C13
A
Adaptateur
G
Grille de protection (non fournie)
T
Terminal
L
Longueur maximale rectiligne
(cette longueur est réduite de 1 mètre pour chaque
courbe à 90° et de 0,5 mètres pour chaque coude à
45°)
Description
GITRÈ 4 LN
L
6.5
C33
C13
C13
L
G
T
A
L
G
T
A
GITRÈ 5 LN
GITRÈ 6 LN
GITRÈ 5 B/100 LN
7.0
7.5
Raccord C33
1m
A
Adaptateur
T
Terminal
L
Longueur maximale rectiligne
(cette longueur est réduite de 1 mètre pour chaque
courbe à 90° et de 0,5 mètres pour chaque coude à
45°)
Description GITRÈ 4 LN
L
6.5
9
L'utilisation d'un conduit d'une longueur supérieure à celle
qui est indiquée dans les tableaux entraîne une perte de
puissance de la chaudière.
9
Ne pas obstruer, de quelque manière que ce soit, le conduit
d'aspiration de l'air comburant.
m
21
INSTALLATION
1m
GITRÈ 5 LN
GITRÈ 6 LN
GITRÈ 5 B/100 LN
7.0
7.5
m
