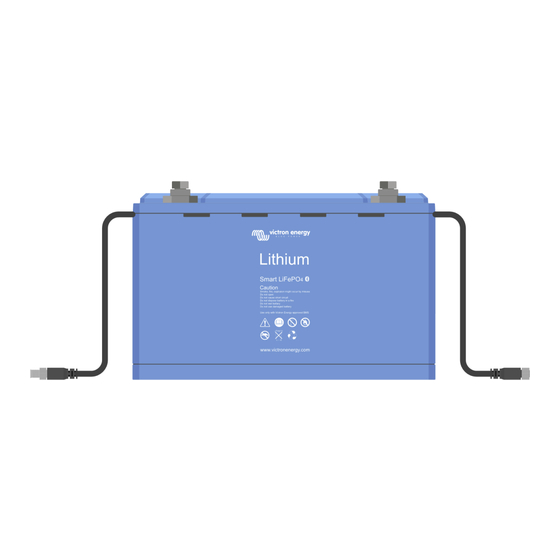

- Page 1 FRANÇAIS Manuel de la batterie au lithium rev 03 05/2021...
-
Page 2: Table Des Matières
Manuel de la batterie au lithium Table des matières 1. Mesures de sécurité ......................... 1 1.1. Mises en garde d’ordre général .................... 1 1.2. Avertissements pour la charge et la décharge ................2 1.3. Avertissements pour le transport ..................2 1.4. - Page 3 Manuel de la batterie au lithium 8.2.5. Procédure de redémarrage du Microcontrôleur .............. 32 8.3. Problèmes de BMS ......................35 8.3.1. Le BMS désactive fréquemment le chargeur de batterie ........... 35 8.3.2. Le BMS éteint les chargeurs prématurément ..............36 8.3.3.
-
Page 4: Mesures De Sécurité
Manuel de la batterie au lithium 1. Mesures de sécurité Respectez ces instructions et conservez-les à proximité de la batterie pour les consulter ultérieurement. Vous pouvez télécharger la fiche de données de sécurité des matériaux dans le menu « Fiche de données de sécurité des matériaux » situé sur la page produit Lithium Smart. -
Page 5: Avertissements Pour La Charge Et La Décharge
Manuel de la batterie au lithium 1.2. Avertissements pour la charge et la décharge Des décharges trop profondes endommageront gravement une batterie Li-ion et peuvent même être dangereuses. C’est pourquoi, l’utilisation d’un relai de sécurité externe est obligatoire. À utiliser uniquement avec un BMS approuvé par Victron. Si elle est rechargée après que la batterie au lithium a été... -
Page 6: Introduction
BMS, qui éteint les charges ou les chargeurs en conséquence. Un BMS Victron Energy est essentiel au bon fonctionnement de la batterie au lithium. La batterie au lithium ne peut être utilisée sans BMS. De plus, vous devrez vous assurer que le BMS contrôle correctement toutes les charges et sources de recharge qui sont connectées à... -
Page 7: Victronconnect
Manuel de la batterie au lithium Type de BMS Tension Fonctions 12, 24, 36 ou 48 V Contrôle les charges et les chargeurs avec les signaux marche/arrêt Signal de commande de pré-alarme Remarque : le smallBMS était auparavant smallBMS appelé miniBMS 12 V Port dédié... -
Page 8: Conception Du Système
Manuel de la batterie au lithium 3. Conception du système Lors de la conception d’un système avec une batterie au lithium, vous devez comprendre les bases de la façon dont la batterie interagit avec le BMS et dont le BMS interagit avec les charges et les chargeurs. 3.1. - Page 9 Manuel de la batterie au lithium Load or charger signal Le BMS envoie un signal marche/arrêt à une charge ou à un chargeur Load or charger Le BMS connecte la batterie à une charge ou à un chargeur, ou il déconnecte la batterie d’une charge ou d’un chargeur Les types de BMS disponibles pour une batterie au lithium reposent soit sur l’une de ces technologies, soit sur les deux.
- Page 10 « Déconnexion de la charge », de « Déconnexion du chargeur » et de pré-alarme. • En cas de basse tension de la cellule, le VE.Bus BMS enverra un signal de « Déconnexion de la charge » pour éteindre la ou les charges et il éteindra également l’onduleur du convertisseur/chargeur.
- Page 11 Pour plus d'informations, consultez la page produit du VE.Bus BMS. Le VE.Bus BMS désactive les charges et les chargeurs avec « Déconnexion de la charge » et « Déconnexion du chargeur », et contrôle le convertisseur/chargeur Le Smart BMS CL 12/100 Le Smart BMS CL 12/100 est équipé...
- Page 12 Manuel de la batterie au lithium Load Alternator Charger Smart BMS CL 12/100 Le Smart BMS CL 12/100 désactive les charges et les chargeurs avec « Déconnexion de la charge » et « Déconnexion du chargeur ». Il contrôle et limite également l’alternateur. Le BMS 12/200 Le BMS12/200 est équipé...
-
Page 13: Charges Ou Chargeurs Contrôlés Par Bms
Les convertisseurs/chargeurs, comme le MultiPlus, le MultiPlus-II ou le Quattro, sont équipés d’une borne VE.Bus RJ45. Le VE.Bus BMS communique directement avec le convertisseur/chargeur par le VE.Bus et éteint le convertisseur ou le convertisseur/chargeur en cas de « Déconnexion de la charge » ou de « Déconnexion du chargeur ». -
Page 14: Recharge Depuis Un Alternateur
Manuel de la batterie au lithium Le BMS commande le câble marche/arrêt à distance et le câble le convertit en un signal approprié pour commander une charge ou un chargeur Commande indirecte Si une charge ou un chargeur n’a pas de moyen d’être commandé à distance, un appareil pouvant être commandé par le BMS doit être connecté... -
Page 15: Surveillance De La Batterie
Manuel de la batterie au lithium 200A 100Ah 100Ah Current limiting device 100Ah Recharge par un alternateur Pour plus d'informations sur la charge de la batterie au lithium avec un alternateur, consultez le blog et vidéo sur la charge de l'alternateur au lithium. -
Page 16: Installation
Manuel de la batterie au lithium 4. Installation 4.1. Contenu de l’emballage Déballez la batterie avec précaution. Les batteries sont lourdes. Ne les soulevez pas par leurs pôles ou leurs câbles BMS. La batterie possède une poignée de transport de chaque côté. Vous trouverez le poids de la batterie dans le chapitre «... -
Page 17: Chargez Les Batteries Avant Utilisation
Manuel de la batterie au lithium • Cliquez sur le symbole des options • Accédez aux informations sur le produit • Vérifiez si vous utilisez le dernier micrologiciel et recherchez le texte : « Ceci est la dernière version. » •... -
Page 18: Montage
Manuel de la batterie au lithium Paramètres conseillés pour le chargeur 12,8 V - 100 Ah 50 A Lithium, fixe 14,2 V 13,5 V 12,8 V - 160 Ah 80 A Lithium, fixe 14,2 V 13,5 V 12,8 V - 200 Ah 100 A Lithium, fixe 14,2 V... -
Page 19: Surface De Section Transversale Du Câble Et Valeurs Nominales Des Fusibles
Manuel de la batterie au lithium Respectez la polarité de la batterie lorsque vous connectez les pôles de la batterie à un système CC ou à d’autres batteries. Veillez à ne pas court-circuiter les pôles de la batterie. Connectez les câbles, placez la cosse du câble sur le pôle de la batterie, placez la rondelle, placez la rondelle à ressort, puis insérez et serrez le boulon. -
Page 20: Connexion D'une Seule Batterie
Manuel de la batterie au lithium 12,8 V - 160 Ah 320 A 12,8 V - 200 Ah 400 A 12,8 V - 300 Ah 600 A 25,6 V - 200 Ah 400 A Pour plus d'informations sur la section transversale du câble, les types de fusibles et les valeurs nominales, voir le livre Câblage Illimité. -
Page 21: Connexion Du Bms
Manuel de la batterie au lithium • Toutes les batteries doivent être du même modèle et avoir le même âge. • Connectez au maximum 5 batteries ou chaînes de batteries en parallèle. • Chaque batterie doit avoir été complètement chargée individuellement. •... -
Page 22: Paramètres De La Batterie
Manuel de la batterie au lithium Male connector Female connector Interconnexion des câbles BMS Connectez le BMS. Dans le cas d’une batterie unique, connectez les deux câbles BMS au BMS et dans le cas de batteries multiples, connectez le premier et le dernier câble BMS au BMS. Connexion du BMS à... -
Page 23: Seuil De Pré-Alarme De Tension De Cellule Basse
Manuel de la batterie au lithium Un réglage inférieur pourrait être applicable dans un seul scénario : les systèmes d’urgence où il pourrait être nécessaire de décharger la batterie aussi profondément que possible et donc de sacrifier une partie de la durée de vie totale de la batterie. Sachez que si une valeur inférieure est sélectionnée, la batterie doit être rechargée plus tôt après un arrêt pour basse tension afin d’éviter de réduire davantage et irrémédiablement la durée de vie de la batterie. - Page 24 Manuel de la batterie au lithium Paramètres conseillés pour le chargeur Modèle de Intensité de Intensit Profil de Tension Durée Tension Tension batterie recharge é de recharge d’absorpti float d’absorption recommandée recharg stockage** maxima 12,8 V - 30 A 100 A Lithium, Entre 13,5 V...
-
Page 25: Mise En Service
Manuel de la batterie au lithium 5. Mise en service Une fois toutes les connexions effectuées, vous devez vérifier le câblage du système, mettre le système sous tension et vérifier le fonctionnement du BMS. Voici comment procéder : • Vérifiez la polarité de tous les câbles de batterie. •... -
Page 26: Fonctionnement
Manuel de la batterie au lithium 6. Fonctionnement Après la mise en service, il est important de prendre soin de la batterie afin d’optimiser sa durée de vie. Voici les consignes de base : • Empêchez la décharge totale de la batterie en tout temps. •... - Page 27 VictronConnect. Veuillez contacter votre représentant Victron et lui demander d’en informer Victron Energy, car cette erreur ne devrait jamais se produire. Veuillez inclure le numéro de série de la batterie et la version du micrologiciel. Alarme de panne matérielle Cette alarme est générée en cas de panne des composants matériels de la batterie.
-
Page 28: Recharge Et Décharge De La Batterie
Manuel de la batterie au lithium 7. Recharge et décharge de la batterie Ce chapitre décrit plus en détail le processus de recharge, de décharge et d’équilibrage des cellules pour les utilisateurs qui s’intéressent au contexte technique. 7.1. Recharge Les batteries au lithium sont plus faciles à charger que les batteries au plomb. La tension de recharge peut varier de 14 à 15 V pour une batterie au lithium de 12,8 V, et de 28 à... -
Page 29: Équilibrage Des Cellules
Manuel de la batterie au lithium 7.2. Équilibrage des cellules La batterie au lithium se compose de quatre cellules au lithium connectées en série pour la batterie de 12,8 V, et de huit cellules en série pour la batterie de 25,6 V. Bien que soigneusement sélectionnées pendant leur fabrication, les cellules de la batterie ne sont pas identiques à... -
Page 30: Pré-Alarme De Tension De Cellule Basse
Manuel de la batterie au lithium Graphique de décharge montrant la tension des cellules à différentes profondeurs de décharge pour différents taux de décharge Le BMS éteint toutes les charges dès que la tension d’une cellule de la batterie tombe sous le seuil de basse tension. Bien qu’un BMS soit utilisé, il existe encore quelques scénarios possibles où... -
Page 31: Dépannage, Assistance Et Garantie
Manuel de la batterie au lithium 8. Dépannage, assistance et garantie Consultez ce chapitre en cas de comportement inattendu de la batterie ou si vous soupçonnez une défaillance de la batterie. La procédure de dépannage et d’assistance commence par la consultation des problèmes de batterie courants tels que décrits dans ce chapitre. - Page 32 Manuel de la batterie au lithium Il ne s’agit pas un déséquilibre, même si cela en a l’air. Un exemple typique de cela est lorsque toutes les cellules de batterie présentent au début les mêmes niveaux de tension, mais que la batterie n’est pas utilisée après un jour ou plus et que l’une des cellules a chuté...
-
Page 33: Moins De Capacité Que Prévu
Manuel de la batterie au lithium Le processus d’équilibrage n’a lieu que lorsque le chargeur est à l’étape d’absorption. Si un algorithme de charge pour lithium de 2 heures est utilisé, le chargeur devra être redémarré 55/2=27 fois durant le processus de rééquilibrage. Si le chargeur n’est pas immédiatement redémarré, le processus d’équilibrage sera retardé, ce qui rajoutera du temps supplémentaire à... -
Page 34: La Batterie Est Proche De La Fin De Sa Durée De Vie Ou Elle A Été Mal Utilisée
• Pour plus d’informations sur la durée de vie, consultez le chapitre : « Données techniques ». Pour contrôler si la batterie a été mal utilisée : • Le BMS est-il connecté et fonctionnel ? Le fait de ne pas utiliser la batterie avec un BMS approuvé par Victron Energy annule la garantie. -
Page 35: Procédure De Redémarrage Du Microcontrôleur
La LED bleue de Charge consommatrice allumée (Load On) est éteinte, et la LED rouge Température ou Protection contre la surtension (Temp ou OVP) est allumée. VE.Bus BMS La LED rouge est allumée, la bleue est éteinte, et celle du MultiPlus/Quattro est allumée. - Page 36 Manuel de la batterie au lithium Utilisez toujours des outils isolés pour travailler sur des batteries. Évitez les courts-circuits entre les pôles de la batterie, les pôles des cellules de la batterie, les barres omnibus des cellules et/ou du circuit imprimé interne. Il n’y a aucune protection par fusible. Outils nécessaires : •...
- Page 37 Manuel de la batterie au lithium • Retirez-le. • Isolez la borne de la barre omnibus négative située près de la borne de batterie positive. Pour cela, recouvrez-la avec du scotch électrique. Voir le scotch rouge à gauche sur l’image. Le scotch électrique est une précaution à...
-
Page 38: Problèmes De Bms
Manuel de la batterie au lithium • Réinstallez la cosse du câble positif du circuit imprimé et le boulon. • Serrez le boulon avec un couple de 10 Mn. • Retirez le scotch électrique. • Replacez le couvercle sur la batterie. •... -
Page 39: Le Bms Éteint Les Chargeurs Prématurément
Manuel de la batterie au lithium 8.3.2. Le BMS éteint les chargeurs prématurément Ce problème peut être dû à un déséquilibre entre les cellules. Une cellule de la batterie a une tension de cellule supérieure à 3,75 V. Vérifiez les tensions des cellules de toutes les batteries connectées au BMS. 8.3.3. -
Page 40: Comment Tester Le Fonctionnement Du Bms
Le non-respect des instructions contenues dans ce mode d’emploi annulera la garantie. Victron Energy ne sera pas responsable des dommages collatéraux survenant de l’utilisation de ce produit. Aux termes de cette garantie limitée, la responsabilité maximale de Victron Energy ne doit pas dépasser le prix d’acquisition actuel du produit. -
Page 41: Données Techniques
Manuel de la batterie au lithium 9. Données techniques Caractéristiques de la batterie TENSION ET LFP- LFP- LFP- LFP- LFP- LFP- LFP- CAPACITÉ Smart Smart Smart Smart Smart Smart Smart 12,8/60 12,8/100 12,8/150 12,8/160-a 12,8/200-a 12,8/300 25,6/200 Tension 12,8 V 12,8 V 12,8 V 12,8 V... - Page 42 Manuel de la batterie au lithium Caractéristiques de la batterie AUTRE Temps de 1 an stockage max. @ 25 °C* Connexion du Câble mâle + femelle avec un connecteur circulaire M8 d’une longueur de 50 cm. Alimentation (inserts filetés) Dimensions (h x l 240 x 197 x 321 237 x 321...
-
Page 43: Annexe
Manuel de la batterie au lithium 10. Annexe 10.1. Procédure de recharge initiale sans BMS Si, pour une certaine raison, la procédure de recharge initiale doit être effectuée sans BMS, voici la procédure à suivre. Veuillez noter que nous ne recommandons pas cette méthode car le processus peut être risqué. Une personne doit être présente pour surveiller son téléphone en continu pendant des heures car les tensions des cellules de batterie doivent être vérifiées sans interruption pour garantir que la tension de cellule la plus élevée ne dépasse jamais 4 V.
