4.2.2 Enregistrement du niveau de tension ou de courant / d'Inrush

 Le niveau de tension est basé sur la valeur nominale de la tension sélectionnée.
Le déclenchement peut être réglé pour les valeurs comprises entre 0.1% et 110%
de la valeur de la tension nominale. Déclenchement sur [U
tension: l'appareil lance l'enregistrement de forme d'ondes lorsque la tension
efficace mesurée atteint le seuil de tension donné.

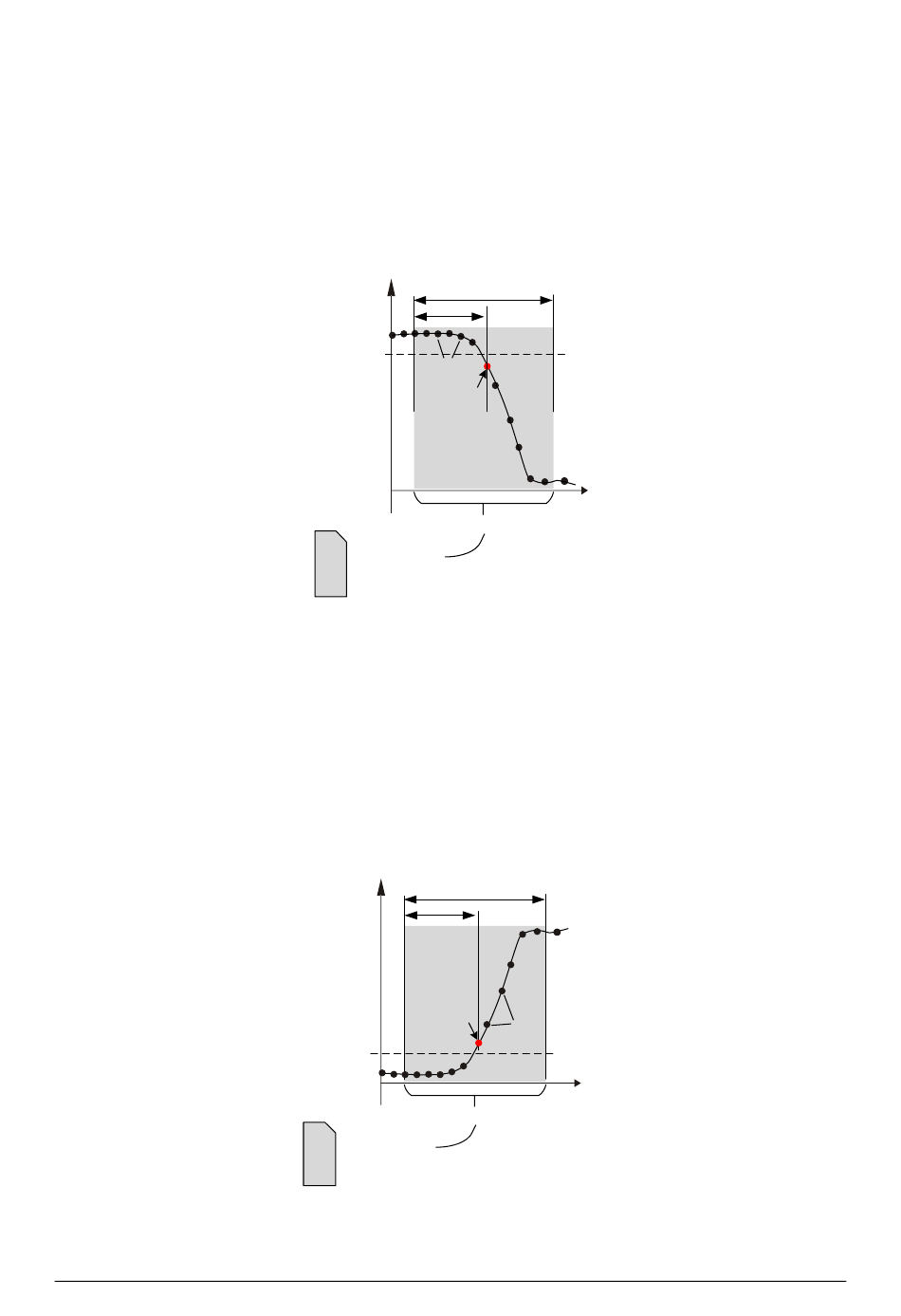

Image 4.12: Déclenchement du niveau de tension
 Le niveau de courant est basé sur le niveau nominal de la gamme de courant
sélectionnée. Le déclenchement peut être réglé pour des valeurs comprises entre
0.1% et 250% de la gamme de valeur sélectionnée. Déclenchement sur [U
L'appareil lance l'enregistrement de forme d'onde lorsque le courant mesuré
atteint le seuil de courant donné. Ce type de déclenchement est utilisé pour
mesurer le courant d'inrush.
Image 4.13: niveau de courant de déclenchement (inrush)
Voltage
Duration (2 sec)
Pretrigger
(1 sec)
Trigger:
U
Voltage level
Rms(1/2)
Trigger Point
Waveform record
REC001.WAV
µSD
}
REC001.INR
Card
Current
Duration (2 sec)
Pretrigger
(1 sec)
Trigger Point
Trigger:
Current level
Waveform record
REC001.WAV
µSD }
REC001.INR
Card
31
Rms(1/2)
t
I
Rms(1/2)
t
]. Niveau de
].
Rms(1/2)
