American Standard SERIN T064.342 Consignes D'installation
American Standard SERIN T064.342 Consignes D'installation

American Standard SERIN T064.342 Consignes D'installation

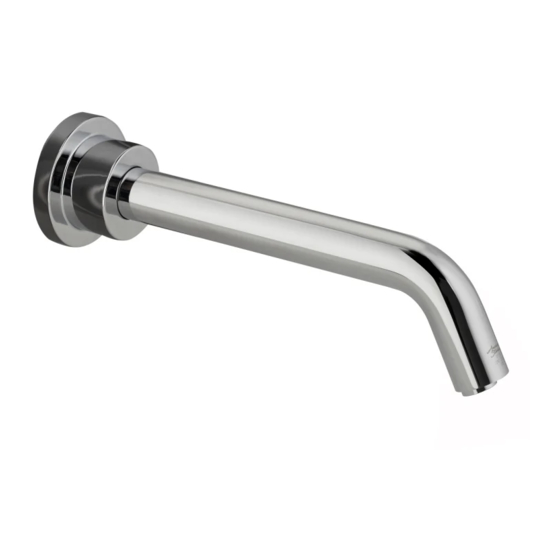

Robinet de proximité électronique mural pour lavabo

Publicité

Liens rapides

Robinet de proximité
électronique mural
pour lavabo
REMARQUE : Veuillez consulter les
consignes d'installation no M965614 de
l'ensemble d'installation R350 avant de
procéder à l'installation du robinet.
Certifié conforme aux exigences ASME A112.18.1.
© 2014 American Standard
REMARQUE À L'INTENTION DE LA PERSONNE RESPONSABLE DE L'INSTALLATION :
une fois l'installation terminée, veuillez remettre cette notice au client.
Apprendre plus de la Norme American Standard Selectronic ® les Produits visitent notre site Internet à:
www.americanstandard-us.com ou l'e-mail nous à: CRTTEAM@americanstandard.com
Pour les Parties, le Service, la Garantie ou d'autre Assistance, s'appellent s'il
vous plaît (844) CRT-TEAM / (844) 278-8326
MC
SERIN
(Depuis le Canada: 1-800-387-0369)
(Région de Toronto uniquement: 1-905-3061093)
NUMÉROS DE MODÈLE
T064.342
T064.345
T064.353
T064.355
T064.362
T064.365
T064.372
T064.375
T064.392
T064.395
MISE EN GARDE : Utilisez seulement des
transformateurs fournis de Norme Américaine et
des jeux câblés. L'utilisation de câbles non fournis
par AS, ou lacoupe, l'épissage ou la modification
de tout composant annulera la garantie.
os
N
de produits et options
Caractéristiques
Installation des robinets
Installation électrique
Démarrage/entretien
FAQ/dépannage
Pièces de rechange
T064.346
T064.356
T064.366
T064.376
T064.396
1
2
2-5
6-8
9-10
10-11
12
Technicien de Responce Certifié
M965613 FR RÉV. 1.5 (8/15)

Publicité

loading

Sommaire des Matières pour American Standard SERIN T064.342

  • Page 1 REMARQUE À L’INTENTION DE LA PERSONNE RESPONSABLE DE L’INSTALLATION : une fois l’installation terminée, veuillez remettre cette notice au client. Apprendre plus de la Norme American Standard Selectronic ® les Produits visitent notre site Internet à: www.americanstandard-us.com ou l'e-mail nous à: CRTTEAM@americanstandard.com Pour les Parties, le Service, la Garantie ou d'autre Assistance, s'appellent s'il vous plaît (844) CRT-TEAM / (844) 278-8326...
  • Page 2 Merci d’avoir choisi American Standard… la référence en matière de qualité depuis plus de 100 ans. Afin de garantir une installation sans problème, veuillez lire ces instructions attentivement avant de commencer. Tous les robinets American Standard sont éprouvés avec de l'eau dans notre usine.
  • Page 3 DESCRIPTION GÉNÉRALE : Dimensions d'installation Robinet électronique avec détecteur de présence. Montage sur une seule pièce en laiton massif à l’épreuve 70 mm (2-3/4) DIA. du vandalisme. Fonctionne à partir d'une alimentation c.c. (batterie/bloc d'alimentation) ou d'une alimentation permanente c.a. (branchement/fil métallique). Grillage intégré...
  • Page 4 MONTAGE DE L'ENSEMBLE Fig. 2 D'INSTALLATION DU BEC Fig. 2 1. Assurez-vous que le JOINT (7) est installé dans la rainure à l'arrière de la BRIDE DE MONTAGE (8). Faites passer le PORTE-CORDON (3a) et les CÂBLES D'EXTENSION (5a) dans la BRIDE DE MONTAGE (8).
  • Page 5 ALIGNEMENT DU BEC Fig. 5 Fig. 5 LONGUEUR DU BEC 150 mm - 225 mm 1. Alignez et poussez le BEC (12) dans le trou, la BRIDE MIN. (5-7/8) - MAX. 8-7/8 DE MONTAGE non serrée (8) et la PLAQUE DE MONTAGE (10).
  • Page 6 INSTALLATION DU COUDE Fig. 7 D'ALIMENTATION ET DU BOÎTIER Fig. 7 et fig. 7a 1. Installez le COLLIER DE SERRAGE (22) sur le FLEXIBLE DU BEC (15). Placez le FLEXIBLE DU BEC (15) sur le MAMELON DU COUDE (23). Serrez à fond le COLLIER DE SERRAGE (22) pour bien fixer le FLEXIBLE DU BEC (15) au COUDE (24).
  • Page 7 INSTALLATION ÉLECTRIQUE Fig. 1 Produit Page Bloc d'alimentation de longue durée c.c. T064.342 / T064.345 Batterie standard c.c. T064.353 / T064.355 Fig. 1a Fig. 1b Branchement c.a. T064.362 / T064.365 Alimentation par circuit c.a. en fil métallique T064.392 / T064.395 Raccordement multiple c.a.
  • Page 8 VERSIONS CA Fig. 2 (FIL MÉTALLIQUE/BRANCHEMENT) Fig. 2 et fig. 3 Débranchez l'alimentation secteur MISE EN GARDE avant d'ouvrir le BOÎTIER. 1. Retirez le COUVERCLE (1) du BOÎTIER (2). Fig. 2. 2. Faites passer le CÂBLE D'EXTENSION (3) du robinet par la RONDELLE (4).
  • Page 9 Unité n Unité n Unité n Fig. 4 CÂBLE CÂBLE D'EXTENSION D'EXTENSION de 10 pi de 10 pi *15 UNITÉS, AU MAXIMUM, PAR SOURCE D'ALIMENTATION CA. LONGUEUR MAXIMALE DE CÂBLE DE 10 PI ENTRE LES UNITÉS. ALIMENTATION CA VOUS POUVEZ UTILISER LE TRANSFORMATEUR POUR LES BRANCHEMENTS OU LES INSTALLATIONS AVEC FIL MÉTALLIQUE.
  • Page 10 DÉMARRAGE/ENTRETIEN Fig. 1 FONCTIONNEMENT DU CAPTEUR POUR LE LAVAGE DES MAINS Fig. 1 Avant de procéder au branchement électrique, assurez-vous que la zone de détection n'est pas obstruée. Le capteur se règle automatiquement. Maintenez la zone de détection dégagée durant les 15 secondes suivant le branchement sur le réseau électrique.
  • Page 11 Fig. 4 NETTOYAGE ET RETRAIT DE L'AÉRATEUR OU DU JET – Fig. 4 1. Retirez l'ENVELOPPE DE L'AÉRATEUR ou du JET (7) à l'aide de la CLÉ fournie avec le robinet. 2. Retirez l'AÉRATEUR ou le JET (8) de l'ENVELOPPE (7). 3.
  • Page 12 Les noms de produits indiqués dans le présent document sont des marques de commerce d'AS America Inc. ©2015 Pour en savoir plus sur les produits Selectronic ® d'American Standard, visitez notre site Web au : www.americanstandard-us.com, ou écrivez-nous à l'adresse suivante : CRTTEAM@americanstandard.com. M965613 FR RÉV. 1.5 (8/15)
  • Page 13 'A S A m e r i c a In c . © 2 0 1 5 VANNE D'ALIMENTATION Pour en savoir plus sur les produits Selectronic ® d'American Standard, visitez notre site Web au : www.americanstandard-us.com, ou écrivez-nous à l'adresse suivante : CRTTEAM@americanstandard.com. M965613 FR RÉV. 1.5 (8/15)
