Antennes
Retrait des antennes
Prérequis
1. Suivez la procédure décrite dans la section
2. Retirez le
panneau latéral
3. Retirez le
panneau
supérieur.
4. Retirez le
panneau latéral
5. Retirez la
carte sans
fil.
6. Retirez le
cadre
avant.
À propos de cette tâche

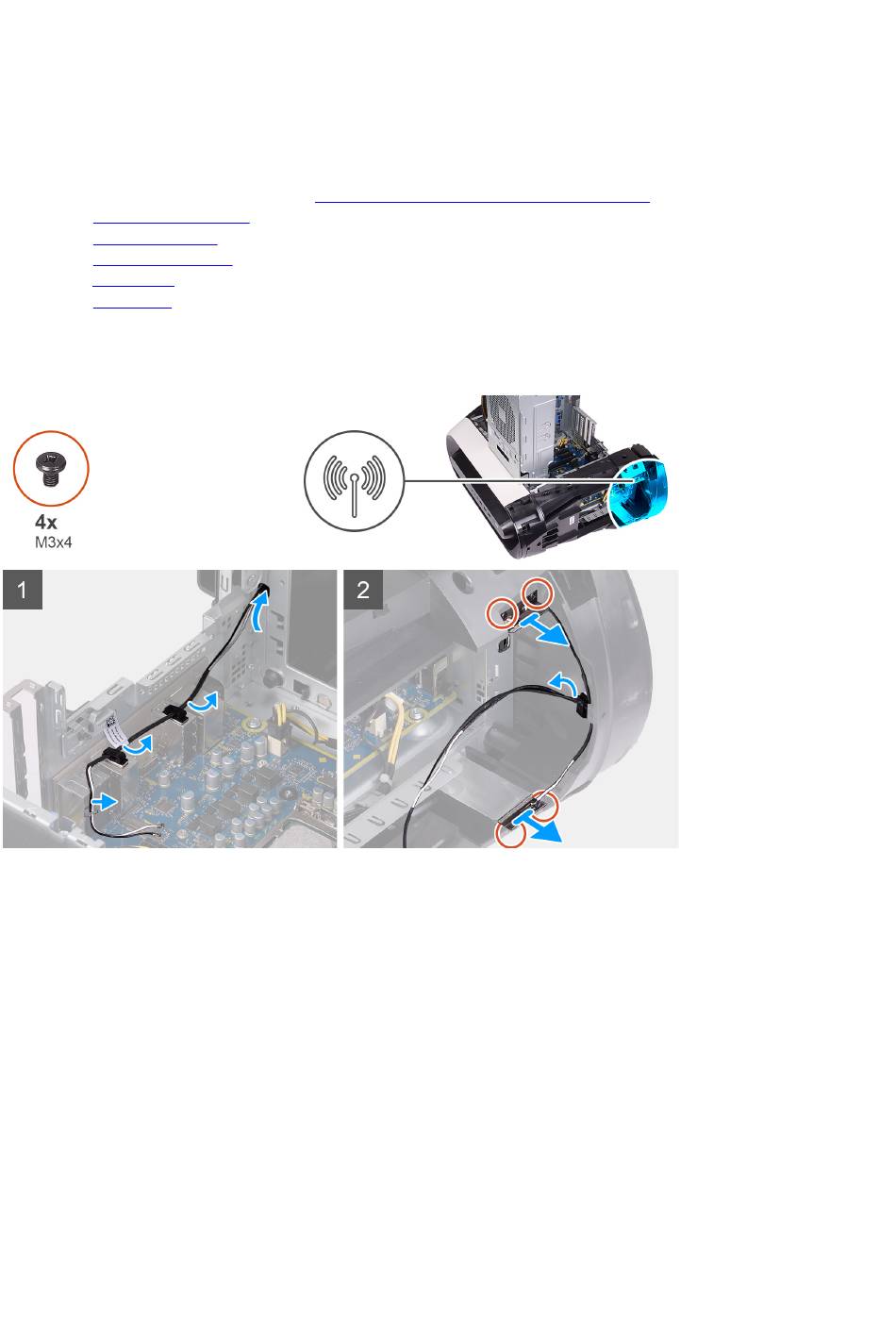

Les images suivantes indiquent l'emplacement des antennes et fournissent une représentation visuelle de la procédure de retrait.
Étapes
1. Après avoir noté l'acheminement des câbles d'antenne, retirez ces derniers des clips de fixation et de leurs guides
d'acheminement situés à l'intérieur du châssis.
2. Enfoncez les câbles d'antenne vers le haut de l'ordinateur dans le logement d'acheminement des câbles du châssis.
3. Retirez les quatre vis (M3x4t) qui fixent les antennes au châssis.
4. Retirez les câbles d'antenne des guides d'acheminement situés sur le panneau supérieur.
5. Faites levier sur l'antenne pour la sortir du châssis.
Installation des antennes
Prérequis
Si vous remplacez un composant, retirez le composant existant avant d'effectuer la procédure d'installation.
À propos de cette tâche
Les images suivantes indiquent l'emplacement des antennes et fournissent une représentation visuelle de la procédure d'installation.
Avant d'intervenir à l'intérieur de votre
gauche.
droit.
ordinateur.
77
