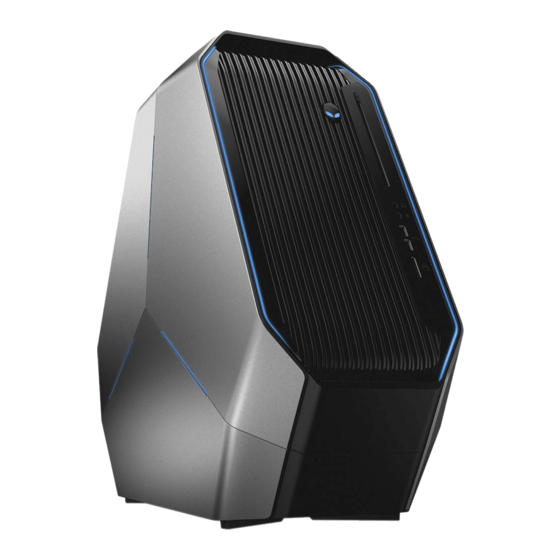

- Page 1 Alienware Area-51 R4 Guide de maintenance Modèle réglementaire: D03X Type réglementaire: D03X003...
-
Page 2: Remarques, Précautions Et Avertissements
Remarques, précautions et avertissements REMARQUE : Une REMARQUE indique des informations importantes qui peuvent vous aider à mieux utiliser votre produit. PRÉCAUTION : Une PRÉCAUTION indique un risque d'endommagement du matériel ou de perte de données et vous indique comment éviter le problème. AVERTISSEMENT : Un AVERTISSEMENT indique un risque d'endommagement du matériel, de blessures corporelles ou même de mort. -
Page 3: Table Des Matières
Table des matières 1 Avant une intervention à l’intérieur de l’ordinateur................10 Avant de commencer .................................10 Consignes de sécurité.................................10 Outils recommandés................................10 Liste des vis..................................11 2 Après une intervention à l’intérieur de l’ordinateur................14 3 Présentation technique........................15 Vue intérieure de l’ordinateur............................15 Vue de gauche................................ - Page 4 12 Remise en place du compartiment des piles..................28 Procédure................................... 28 Étapes finales..................................28 13 Retrait du disque dur.........................29 Prérequis.....................................29 Procédure................................... 29 14 Remise en place du disque dur......................31 Procédure.................................... 31 Étapes finales..................................31 15 Retrait du lecteur optique......................... 32 Prérequis.....................................
- Page 5 Prérequis.....................................44 Procédure................................... 44 24 Remise en place du câble du capteur thermique de la baie de lecteur...........46 Procédure................................... 46 Étapes finales..................................46 25 Retrait des barrettes de mémoire.....................47 Prérequis..................................... 47 Procédure................................... 47 26 Remise en place des barrettes de mémoire..................48 Procédure................................... 48 Étapes finales..................................48 27 Retrait de la carte graphique......................49 Prérequis.....................................49...
- Page 6 35 Retrait de la pile bouton........................60 Prérequis.....................................60 Procédure................................... 60 36 Remise en place de la pile bouton.....................61 Procédure....................................61 Étapes finales..................................61 37 Retrait du ventilateur supérieur....................... 62 Prérequis.....................................62 Procédure................................... 62 38 Remise en place du ventilateur supérieur..................63 Procédure................................... 63 Étapes finales..................................
- Page 7 Procédure................................... 74 Étapes finales..................................74 47 Dépose de l’assemblage de refroidissement liquide du processeur..........75 Prérequis..................................... 75 Procédure................................... 75 48 Remise en place de l’assemblage de refroidissement liquide du processeur......... 77 Procédure....................................77 Étapes finales..................................77 49 Retrait du processeur........................78 Prérequis..................................... 78 Procédure....................................78 50 Remise en place du processeur......................79 Procédure...................................
- Page 8 58 Remise en place du cadre avant....................... 94 Procédure................................... 94 Étapes finales..................................94 59 Retrait de la carte du bouton d’éjection du lecteur optique............95 Prérequis.....................................95 Procédure................................... 95 60 Remise en place de la carte du bouton d’éjection du lecteur optique..........97 Procédure...................................
- Page 9 Effacement des paramètres CMOS..........................125 73 Dépannage............................127 Mise à jour du BIOS................................127 Flashage du BIOS (clé USB)............................127 Diagnostic ePSA (Enhanced Pre-Boot System Assessment)..................127 Exécution des diagnostics ePSA..........................128 Diagnostics..................................128 Activation/désactivation du Wi-Fi..........................128 74 Obtenir de l'aide et contacter Alienware..................129...
-
Page 10: Avant Une Intervention À L'intérieur De L'ordinateur
Avant une intervention à l’intérieur de l’ordinateur REMARQUE : En fonction de la configuration que vous avez commandée, les images présentées dans ce document peuvent être différentes de votre ordinateur. Avant de commencer 1. Enregistrez et fermez tous les fichiers et quittez tous les programmes ouverts. 2. -
Page 11: Liste Des Vis
• Tournevis cruciforme nº 1 • Tournevis cruciforme nº 2 • Une clé Allen de 2,5 mm (hexagonale creuse) • Tournevis à tête plate • Pointe en plastique Liste des vis Le tableau suivant répertorie la liste des vis utilisées pour fixer les différents composants. Tableau 1. - Page 12 Composant Fixée(s) à Type de vis Quantité Image des vis Carte graphique Châssis #6-32x6 (multiple, pleine longueur) Support de carte Châssis #6-32x6 graphique Carte sans fil Châssis M2 x 3 Ventilateur supérieur Châssis #6-32x6 Carte du logo Châssis #6-32x6 Carte du logo Support #6-32x6 Disque SSD...
- Page 13 Composant Fixée(s) à Type de vis Quantité Image des vis Cadre avant Châssis 6-32x5,2 Carte de bouton Châssis #6-32x6 d’éjection du lecteur optique Cadre arrière Châssis #6-32x6 Cadre arrière Châssis M3 x 5 Panneau de base Châssis #6-32x6 Panneau de base Châssis #6-32x6 Antennes...
-
Page 14: Après Une Intervention À L'intérieur De L'ordinateur
Après une intervention à l’intérieur de l’ordinateur PRÉCAUTION : Laisser des vis mal installées à l'intérieur de votre ordinateur peut l'endommager gravement. 1. Remettez en place toutes les vis et assurez-vous qu’elles sont toutes bien fixées à l’intérieur de l’ordinateur. 2. -
Page 15: Présentation Technique
Présentation technique REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... -
Page 16: Vue De Droite
Vue de droite 1. lecteur optique (ODD) 2. carte d’E/S (IO BRD) 3. capteur thermique de la baie de lecteur 4. support de disque de 2,5 pouces (HDD4/HDD5) 5. connecteur du panneau latéral AlienFX 6. piles d’éclairage d’E/S arrière 7. support de disque de 3,5 pouces (HDD1) 8. -
Page 17: Composants De La Carte Système
Composants de la carte système 1. ventilateur de l’assemblage de refroidissement liquide du 2. connecteur audio processeur (LCM_FAN1) 3. logement PCI-Express (SLOT1) 4. logement PCI-Express (SLOT3) 5. logement PCI-Express (SLOT4) 6. logement de carte sans fil (M2_WLAN1) 7. logement PCI-Express (SLOT5) 8. -
Page 18: Composants De La Carte D'e/S
33. connecteur d’alimentation du processeur (CPU PWR1) 34. connecteur du ventilateur-pompe de l’assemblage de refroidissement liquide du processeur (PUMP_FAN1) 35. emplacement de module de mémoire (DIMM2) 36. emplacement de module de mémoire (DIMM1) Composants de la carte d’E/S REMARQUE : L’emplacement des connecteurs peut varier selon les choix que vous avez effectués lors de l’achat. 1. -
Page 19: Soulèvement De L'ordinateur
Soulèvement de l’ordinateur Procédure 1. Avec les deux mains, tenez la poignée située sur la partie supérieure de l’ordinateur. 2. Soulevez l’ordinateur. a. poignée b. ordinateur... -
Page 20: Retrait Du Pied De Stabilisation
Retrait du pied de stabilisation REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... -
Page 22: Remise En Place Du Pied De Stabilisation
Remise en place du pied de stabilisation REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à... -
Page 23: Retrait Des Panneau Latéraux
Retrait des panneau latéraux REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... -
Page 24: Remise En Place Des Panneaux Latéraux
Remise en place des panneaux latéraux REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... -
Page 25: Retrait De La Batterie
Retrait de la batterie REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... -
Page 26: Remise En Place De La Batterie
Remise en place de la batterie REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... -
Page 27: Retrait De L'étui De Batterie
Retrait de l’étui de batterie REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... -
Page 28: Remise En Place Du Compartiment Des Piles
Remise en place du compartiment des piles REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à... -
Page 29: Retrait Du Disque Dur
Retrait du disque dur REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... - Page 30 a. vis (4) b. Disque dur c. support du disque dur...
-
Page 31: Remise En Place Du Disque Dur
Remise en place du disque dur REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... -
Page 32: Retrait Du Lecteur Optique
Retrait du lecteur optique REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... - Page 33 a. vis (2) b. le lecteur optique c. support du lecteur optique...
-
Page 34: Remise En Place Du Lecteur Optique
Remise en place du lecteur optique REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... -
Page 35: Retrait Du Connecteur Du Panneau Latéral Alienfx Droit
Retrait du connecteur du panneau latéral AlienFX droit REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à... - Page 36 a. vis (2) b. connecteur du panneau latéral AlienFX droit...
-
Page 37: Remise En Place Du Connecteur Du Panneau Latéral Alienfx Droit
Remise en place du connecteur du panneau latéral AlienFX droit REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à... -
Page 38: Retrait Du Connecteur Du Panneau Latéral Gauche Alienfx
Retrait du connecteur du panneau latéral gauche AlienFX REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à... - Page 39 a. vis b. Assemblage du connecteur du panneau latéral gauche AlienFX 7. Retirez les deux vis (nº 6-32x6) qui fixent le connecteur du panneau latéral AlienFX au support. 8. Retirez le guide de cheminement des câbles à travers la fente du support et soulevez le connecteur du panneau latéral gauche AlienFX pour le retirer du support.
-
Page 40: Remise En Place Du Connecteur Du Panneau Latéral Alienfx Gauche
Remise en place du connecteur du panneau latéral AlienFX gauche REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à... -
Page 41: Retrait De La Carte /Es
Retrait de la carte /ES REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... - Page 42 a. Carte d’E/S b. vis (5)
-
Page 43: Remise En Place De La Carte D'e/S
Remise en place de la carte d’E/S REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à... -
Page 44: Retrait Du Câble Du Capteur Thermique De La Baie De Lecteur
Retrait du câble du capteur thermique de la baie de lecteur REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à... - Page 45 a. languette de dégagement b. câble du capteur thermique de la baie de lecteur...
-
Page 46: Remise En Place Du Câble Du Capteur Thermique De La Baie De Lecteur
Remise en place du câble du capteur thermique de la baie de lecteur REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. -
Page 47: Retrait Des Barrettes De Mémoire
Retrait des barrettes de mémoire REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... -
Page 48: Remise En Place Des Barrettes De Mémoire
Remise en place des barrettes de mémoire REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à... -
Page 49: Retrait De La Carte Graphique
Retrait de la carte graphique REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... - Page 50 a. carte graphique b. languette de fixation...
-
Page 51: Remise En Place De La Carte Graphique
Remise en place de la carte graphique REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à... -
Page 52: Retrait De Plusieurs Cartes Graphiques
Retrait de plusieurs cartes graphiques REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... - Page 53 a. cache-vis b. vis (2) c. câbles d'alimentation (2) 6. Appuyez sur la languette de fixation située sur le connecteur de la carte, saisissez la carte graphique par ses angles du haut, puis dégagez la carte hors du connecteur. a. carte graphique b.
-
Page 54: Remise En Place De Plusieurs Cartes Graphiques
Remise en place de plusieurs cartes graphiques REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à... -
Page 55: Retrait Des Cartes Graphiques Pleine Longueur
Retrait des cartes graphiques pleine longueur REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... - Page 56 a. cache-vis b. vis (2) c. câbles d'alimentation (2) 8. Appuyez sur la languette de fixation située sur le connecteur de la carte, saisissez la carte graphique par ses angles du haut, puis dégagez la carte hors du connecteur. a. carte graphique b.
-
Page 57: Remise En Place Des Cartes Graphiques Pleine Longueur
Remise en place des cartes graphiques pleine longueur REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à... -
Page 58: Retrait De La Carte Sans Fil
Retrait de la carte sans fil REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... -
Page 59: Remise En Place De La Carte Sans Fil
Remise en place de la carte sans fil REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à... -
Page 60: Retrait De La Pile Bouton
Retrait de la pile bouton REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... -
Page 61: Remise En Place De La Pile Bouton
Remise en place de la pile bouton REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à... -
Page 62: Retrait Du Ventilateur Supérieur
Retrait du ventilateur supérieur REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... -
Page 63: Remise En Place Du Ventilateur Supérieur
Remise en place du ventilateur supérieur REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... -
Page 64: Retrait De La Carte Logo Board
Retrait de la carte Logo Board REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... - Page 65 a. vis (6) b. support de la carte du logo c. carte du logo...
-
Page 66: Remise En Place La Carte Logo Board
Remise en place la carte Logo Board REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à... -
Page 67: Retrait Du Ssd
Retrait du SSD REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... -
Page 68: Remise En Place Du Ssd
Remise en place du SSD REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... -
Page 69: Retrait Du Ventilateur Pci
Retrait du ventilateur PCI REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... - Page 70 a. Ventilateur PCI b. vis (2) 5. Débranchez le câble du ventilateur PCI et le câble du capteur thermique du cadre avant de leurs connecteurs sur la carte système. 6. Retirez le ventilateur PCI des languettes de fixation situées sur le boîtier. 1.
- Page 71 a. vis (4) b. le carénage du ventilateur...
-
Page 72: Remise En Place Du Ventilateur Pci
Remise en place du ventilateur PCI REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... -
Page 73: Retrait Du Câble Du Capteur Thermique Du Cadre Avant
Retrait du câble du capteur thermique du cadre avant REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à... -
Page 74: Remise En Place Du Câble Du Capteur Thermique Du Cadre Avant
Remise en place du câble du capteur thermique du cadre avant REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à... -
Page 75: Dépose De L'assemblage De Refroidissement Liquide Du Processeur
Dépose de l’assemblage de refroidissement liquide du processeur REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à... - Page 76 1. vis (4) 2. ventilateur de l’assemblage de refroidissement liquide du processeur 3. pompe de l’assemblage de refroidissement liquide du 4. câble du ventilateur de l’assemblage de refroidissement processeur liquide du processeur 4. Faites glisser et soulevez hors du châssis le ventilateur et la pompe de l’assemblage de refroidissement liquide du processeur. a.
-
Page 77: Remise En Place De L'assemblage De Refroidissement Liquide Du Processeur
Remise en place de l’assemblage de refroidissement liquide du processeur REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à... -
Page 78: Retrait Du Processeur
Retrait du processeur REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... -
Page 79: Remise En Place Du Processeur
Remise en place du processeur REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... -
Page 80: Étapes Finales
5. Levier de dégagement droit Étapes finales 1. Remettez en place le ventilateur de l’assemblage de refroidissement liquide du processeur. 2. Remettez en place les panneaux latéraux droit et gauche. Reportez-vous à la section « Remise en place des panneaux latéraux ». -
Page 81: Retrait Du Bloc D'alimentation
Retrait du bloc d’alimentation REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... - Page 82 a. bloc d’alimentation b. Capot du bloc d’alimentation 5. Faites glisser le bloc d’alimentation pour le sortir par l’arrière du boîtier et retirez-le de l’ordinateur. a. châssis b. bloc d’alimentation 6. Faites glisser le support métallique du bloc d’alimentation et retirez-le.
-
Page 83: Remise En Place Du Bloc D'alimentation
Remise en place du bloc d’alimentation REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... -
Page 84: Retrait De La Carte Système
Retrait de la carte système REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... - Page 85 a. vis (9) b. carte système 5. Retirez le processeur.
-
Page 86: Remise En Place De La Carte Système
Remise en place de la carte système REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à... -
Page 87: Retrait Des Poignées
Retrait des poignées REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... - Page 88 a. vis (7) b. poignée arrière c. châssis 4. Retirez les sept vis (#6-32x6,5) qui fixent la poignée avant au côté gauche du châssis. a. vis (7) b. châssis c. poignée avant 5. Retirez les sept vis (#6-32x6,5) qui fixent la poignée avant au côté droit du châssis. 6.
- Page 89 a. vis (7) b. poignée avant c. châssis 7. Retirez les sept vis (#6-32x6,5) qui fixent la poignée inférieure au côté gauche du châssis. a. vis (7) b. poignée inférieure c. châssis 8. Retirez les sept vis (#6-32x6,5) qui fixent la poignée inférieure au côté droit du châssis. 9.
- Page 90 a. vis (7) b. châssis c. poignée inférieure...
-
Page 91: Remise En Place Des Poignées
Remise en place des poignées REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... -
Page 92: Retrait Du Cadre Avant
Retrait du cadre avant REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... - Page 93 a. châssis b. languettes (2) c. vis (3) 5. Tirez sur le connecteur vers le bas, puis débranchez du cadre avant les câbles de l’éclairage inférieur. 6. Tirez sur le connecteur vers le bas, puis débranchez du cadre avant les câbles de l’éclairage supérieur. 7.
-
Page 94: Remise En Place Du Cadre Avant
Remise en place du cadre avant REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... -
Page 95: Retrait De La Carte Du Bouton D'éjection Du Lecteur Optique
Retrait de la carte du bouton d’éjection du lecteur optique REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à... - Page 96 a. châssis b. attaches de fixation 3. Retirez les deux vis (nº 6-32x6) qui fixent la carte du bouton d’éjection du lecteur optique au boîtier. 4. Retirez la carte du bouton d’éjection du lecteur optique, avec le câble, du boîtier. a.
-
Page 97: Remise En Place De La Carte Du Bouton D'éjection Du Lecteur Optique
Remise en place de la carte du bouton d’éjection du lecteur optique REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à... -
Page 98: Retrait Du Cadre Arrière
Retrait du cadre arrière REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... - Page 99 1. châssis 2. attache de fixation 3. Câble d’éclairage des E/S arrière 4. emplacement 4. Retirez les quatre vis (nº 6-32x6) de fixation du bloc d’alimentation à l’arrière du boîtier. 5. Soulevez le capot du bloc d’alimentation pour le retirer du boîtier. 6.
- Page 100 a. vis (4) b. Cadre arrière 8. Retirez les deux vis (M3x5), de l’intérieur, qui fixent le cadre arrière sur les côtés gauche et droit du boîtier. 9. Dégagez les languettes à l’intérieur du boîtier sur les côtés gauche et droit pour fixer le cadre arrière au boîtier. a.
- Page 101 a. Cadre arrière b. châssis...
-
Page 102: Remise En Place Du Cadre Arrière
Remise en place du cadre arrière REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... -
Page 103: Retrait Du Panneau De Base
Retrait du panneau de base REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... - Page 104 a. languettes (2) b. vis (3) c. châssis 4. Retirez les deux vis (#6-32x6) depuis l’intérieur, afin de fixer le panneau de base au côté droit du châssis. 5. Dégagez les pattes depuis l’intérieur du châssis sur le côté droit, afin de fixer le panneau de base au côté droit du châssis. a.
- Page 105 b. languettes (2) c. châssis 6. Retirez le panneau de base du châssis. a. le panneau de la base b. châssis...
-
Page 106: Remise En Place Du Panneau De Base
Remise en place du panneau de base REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à... -
Page 107: Retrait Du Câble De L'éclairage Supérieur
Retrait du câble de l’éclairage supérieur REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... - Page 108 a. châssis b. ruban adhésif c. câbles de l’éclairage supérieur...
-
Page 109: Remise En Place Du Câble De Lumière Tron Supérieur
Remise en place du câble de lumière Tron supérieur REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à... -
Page 110: Retrait Du Câble De L'éclairage Inférieur
Retrait du câble de l’éclairage inférieur REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... - Page 111 a. câbles de l’éclairage supérieur b. emplacement...
-
Page 112: Remise En Place Du Câble De L'éclairage Inférieur
Remise en place du câble de l’éclairage inférieur REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à... -
Page 113: Retrait Des Câbles D'antenne
Retrait des câbles d’antenne REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... - Page 114 a. châssis b. guides d'acheminement 4. Retirez les câbles d’antenne du guide d’acheminement situé sur le châssis, puis faites glisser le câble d’antenne à travers la fente située sur le châssis. a. câbles d’antenne b. guide d'acheminement c. emplacement 5. Décollez le ruban adhésif qui fixe les câbles d’antenne au châssis. 6.
- Page 115 1. vis 2. emplacement 3. châssis 4. câbles d’antenne...
-
Page 116: Remise En Place Des Câbles D'antenne
Remise en place des câbles d’antenne REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à... -
Page 117: Téléchargement De Pilotes
Téléchargement de pilotes Téléchargement du pilote audio 1. Allumez votre ordinateur. 2. Rendez-vous sur www.dell.com/support. 3. Cliquez sur Product Support (Assistance produit), saisissez le numéro de service de votre ordinateur et cliquez sur Submit (Envoyer). REMARQUE : si vous ne disposez pas du numéro de service, utilisez la fonction de détection automatique ou recherchez manuellement le modèle de votre ordinateur. -
Page 118: Téléchargement Du Pilote Du Chipset (Jeu De Puces)
REMARQUE : Si vous ne disposez pas du numéro de série, utilisez la fonction de détection automatique ou recherchez manuellement le modèle de votre ordinateur. 4. Cliquez sur Drivers & downloads (Pilotes et téléchargements) > Find it myself (Chercher par moi-même). 5. -
Page 119: Programme De Configuration Du Bios
programme de configuration du BIOS Séquence d’amorçage La séquence d’amorçage permet d’ignorer l’ordre des périphériques de démarrage défini par la configuration du système et de démarrer directement depuis un périphérique donné (lecteur optique ou disque dur, par exemple). Au cours de l’autotest de démarrage (POST), lorsque le logo Dell s’affiche, vous pouvez : •... -
Page 120: Accéder Au Programme De Configuration Du Bios
Affiche la date de version du BIOS. Informations sur les produits Product Name (nom du produit) Indique le nom du produit. Par défaut : Alienware Area-51 Set Service Tag (définir le numéro de service) Permet de saisir le numéro de service de l’ordinateur. - Page 121 Main (principal) PCIe SSD-1 Affiche des informations sur le périphérique SSD PCIe. Tableau 4. System setup options—Advanced menu (options de configuration du système – menu Avancé) Advanced (avancé) Advanced BIOS Features (Fonctionnalités BIOS avancées) BIOS Recovery via Hard Drive (Récupération du BIOS Permet de stocker le fichier image de récupération sur le disque via le disque dur) dur principal.
- Page 122 Advanced (avancé) PCIE GEN3 Permet d’activer ou de désactiver le PCIE GEN3. Par défaut : Désactivé. Power Management Setup (Configuration de la gestion de l'alimentation) AC Recovery (Restauration de l’alimentation) Détermine l’action que l’ordinateur effectue lorsque l’alimentation est rétablie. Par défaut : Last State (Dernier état). Deep Sleep Control (Contrôle de veille profonde) Permet de définir les contrôles lorsque la fonction Deep Sleep (veille profonde) est activée.
-
Page 123: Mot De Passe Système Et De Configuration
Security (Sécurité) Computrace Permet d’activer ou de désactiver l’interface du module BIOS du service Computrace fourni en option par Absolute Software. Firmware TPM (TPM du micrologiciel) Permet d’activer ou de désactiver le TPM du micrologiciel. Default: Enabled (par défaut : activé). UEFI Firmware Capsule Updates (Mises à... -
Page 124: Attribution De Mots De Passe Système Et De Configuration
Type de mot de Description passe Mot de passe Mot de passe que vous devez entrer pour ouvrir un session sur le système. système Mot de passe de Mot de passe que vous devez entrer pour accéder aux paramètres du BIOS de l’ordinateur et les changer. configuration PRÉCAUTION : Les fonctions de mot de passe fournissent un niveau de sécurité... -
Page 125: Effacement Des Mots De Passe Oubliés
6. Appuyez sur <Y> pour les enregistrer les modifications et quitter la configuration du système. L'ordinateur redémarre. Effacement des mots de passe oubliés REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à... - Page 126 1. Broche 1 2. Broche 2 3. Broche 3 4. fiche de cavalier 8. Remettez en place les panneaux latéraux droit et gauche. Reportez-vous à la section « Remise en place des panneaux latéraux ». 9. Remettez en place le pied de stabilisation.
-
Page 127: Dépannage
Dépannage Mise à jour du BIOS Une mise à jour du BIOS peut être nécessaire en cas de disponibilité d’une nouvelle version ou après remplacement de la carte système. Procédez comme suit pour flasher le BIOS : 1. Allumez votre ordinateur. 2. -
Page 128: Exécution Des Diagnostics Epsa
Exécution des diagnostics ePSA 1. Allumez votre ordinateur. 2. Durant le démarrage de l'ordinateur, appuyez sur la touche F12 lorsque le logo Dell apparaît. 3. Dans l'écran du menu de démarrage, sélectionnez l'option Diagnostics. 4. Cliquez sur la flèche dans le coin inférieur gauche. La page d’accueil des diagnostics s’affiche. -
Page 129: Obtenir De L'aide Et Contacter Alienware
Obtenir de l'aide et contacter Alienware Ressources en libre service Il est possible d'obtenir des informations et de l'aide sur les produits et services Alienware en utilisant ces ressources en ligne et en libre-service : Tableau 10. Produits et ressources en ligne et en libre service Alienware Informations sur les produits et services Alienware www.alienware.com...
