Étapes
1. Couchez l'ordinateur sur son côté droit.
2. Faites glisser les loquets de dégagement du bâti du bloc d'alimentation en position de déverrouillage.
3. Soulevez le bâti du bloc d'alimentation et faites pivoter le bâti du bloc d'alimentation pour le dégager du châssis.
4. Tirez sur le cadre avant et faites-le pivoter pour le dégager de l'avant du châssis et pour que les languettes situées sur le cadre
avant soient dégagées des fentes situées sur le panneau avant.
5. Retirez les deux vis (n° 6-32) qui fixent le panneau de logement du panneau avant au châssis.
6. Retirez le panneau de gestion des câbles du châssis.
7. Déconnectez de la carte système les câbles USB, le câble du contrôleur LED et le câble audio, puis retirez-les de leurs guides
d'acheminement situés à l'intérieur du châssis.
8. Mettez l'ordinateur en position relevée.
9. Déconnectez le câble d'éclairage, puis retirez-le de ses guides d'acheminement situés sur le châssis.
10. Saisissez l'une après l'autre les languettes du cadre avant en commençant par le dessus, puis libérez-les en les tirant vers l'extérieur
du panneau avant.

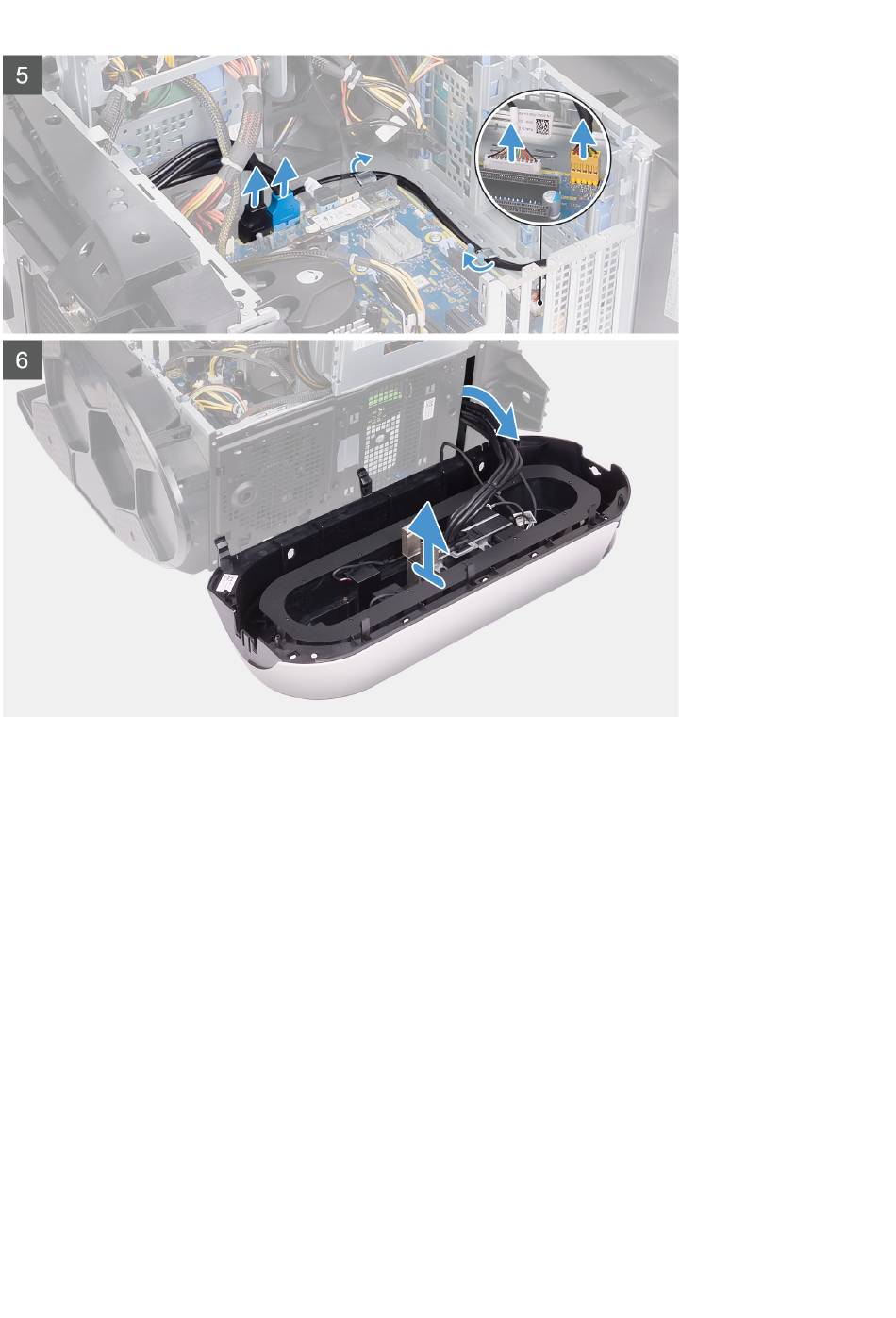

11. Retirez le câble du module du bouton d'alimentation de ses guides d'acheminement situés sur le châssis, puis déconnectez-le du
module du bouton d'alimentation.
12. Faites passer les câbles par le logement situé sur le panneau avant, puis soulevez le cadre avant pour le retirer du châssis.
Installation du cadre avant
Prérequis
Si vous remplacez un composant, retirez le composant existant avant d'effectuer la procédure d'installation.
61
