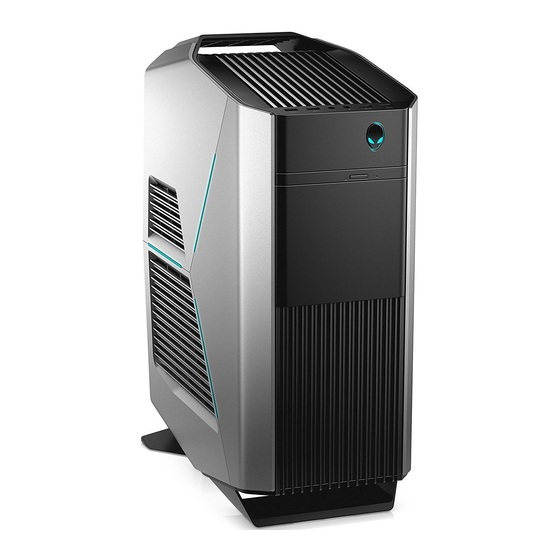

Page 1 Aurora R7 Guide de maintenance Modèle d'ordinateur: Alienware Aurora R7Alienware Aurora R7 Modèle réglementaire: D23M Type réglementaire: D23M002...
Page 2: Remarques, Précautions Et Avertissements
Remarques, précautions et avertissements REMARQUE : Une REMARQUE indique des informations importantes qui peuvent vous aider à mieux utiliser votre produit. PRÉCAUTION : Une PRÉCAUTION indique un risque d'endommagement du matériel ou de perte de données et vous indique comment éviter le problème. AVERTISSEMENT : Un AVERTISSEMENT indique un risque d'endommagement du matériel, de blessures corporelles ou même de mort.
Page 3 Table des matières Avant une intervention à l’intérieur de l’ordinateur.. 12 ..............12 Avant de commencer ..............12 Consignes de sécurité ................ 14 Outils recommandés ..................14 Liste des vis Après une intervention à l’intérieur de l’ordinateur.. 17 Présentation technique..........18 ............19 Vue intérieure de l’ordinateur ............
Page 4 Retrait de l’assemblage du capot supérieur....35 ..................35 Prérequis ..................35 Procédure Remise en place de l’assemblage du capot supérieur..............41 ..................41 Procédure ..................41 Étapes finales Retrait du cache inférieur..........42 ..................42 Prérequis ..................42 Procédure Remise en place du cache inférieur......43 ..................
Page 5 Retrait du bâti de disque dur........52 ..................52 Prérequis ..................52 Procédure Remise en place du bâti de disque dur....... 54 ..................54 Procédure ................. 54 Étapes finales Retrait du bloc d’alimentation........55 ..................55 Prérequis ..................55 Procédure Remise en place du bloc d’alimentation......62 ..................
Page 6 Retrait des barrettes de mémoire....... 75 ..................75 Prérequis ..................75 Procédure Remise en place des barrettes de mémoire....77 ..................77 Procédure ................. 79 Étapes finales Retrait du SSD.............80 ..................80 Prérequis ..................80 Procédure Remise en place du SSD..........82 ..................
Page 7 Remise en place du dissipateur de chaleur du régulateur de tension..........90 ..................90 Procédure ................. 90 Étapes finales Retrait du bloc ventilateur-dissipateur thermique du processeur............... 91 ..................91 Prérequis ..................91 Procédure Remise en place du bloc ventilateur-dissipateur de chaleur du processeur..........93 ..................
Page 8 Retrait de l’antenne........... 102 ..................102 Prérequis ..................102 Procédure Remise en place de l’antenne........105 ..................105 Procédure ................105 Étapes finales Retrait du ventilateur du châssis avant.....106 ..................106 Prérequis ..................106 Procédure Remise en place du ventilateur du châssis avant..109 ..................
Page 9 Retrait du cadre avant ..........119 ..................119 Prérequis ..................119 Procédure Remise en place du cadre avant........ 122 ..................122 Procédure ................122 Étapes finales Retrait de la carte du bouton d’alimentation.... 123 ..................123 Prérequis ..................123 Procédure Remise en place de la carte du bouton d’alimentation............
Page 10 Remise en place de la carte système......134 ..................134 Procédure ................134 Étapes finales Saisie du numéro de service dans le programme de configuration ..................135 du BIOS Téléchargement de pilotes.........136 .............136 Téléchargement du pilote audio ..........136 Téléchargement du pilote graphique ........137 Téléchargement du pilote USB 2.0 et USB 3.0 ......137...
Page 11 ..........156 Exécution des diagnostics ePSA ............157 Voyants de diagnostic système ..........158 Élimination de l’électricité résiduelle ..........158 Activation/désactivation du Wi-Fi Obtenir de l’aide et contacter Alienware....160 ..........160 Ressources d’aide en libre-service ..............160 Contacter Alienware...
Page 12: Avant Une Intervention À L'intérieur De L'ordinateur
Avant une intervention à l’intérieur de l’ordinateur REMARQUE : En fonction de la configuration que vous avez commandée, les images présentées dans ce document peuvent être différentes de votre ordinateur. Avant de commencer Enregistrez et fermez tous les fichiers et quittez tous les programmes ouverts. Arrêtez l’ordinateur.
Page 13 AVERTISSEMENT : Avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. AVERTISSEMENT : Débranchez toutes les sources d'alimentation avant d'ouvrir le capot ou les panneaux de l'ordinateur.
Page 14: Outils Recommandés
Tournevis à tête plate • Pointe en plastique Liste des vis Le tableau suivant présente la liste des vis utilisées pour fixer les différents composants du modèle Alienware Aurora R7. Tableau 1. Liste des vis Composant Fixée(s) à Type de vis...
Page 15 Composant Fixée(s) à Type de vis Quantit Image é des vis Assemblage de lecteur Châssis nº 6-32 x ¼ p optique ouces Carte système Châssis nº 6-32 x ¼ p ouces Capot supérieur Châssis nº 6-32 x ¼ p ouces Assemblage supérieur d’E/S Châssis nº...
Page 16 Composant Fixée(s) à Type de vis Quantit Image é des vis Carte SSD M.2 Carte Fixation M2 système M2 x 2,5 mm Support du lecteur optique Lecteur M2 x 2,5 mm optique Support WLAN Carte M2 x 2,5 mm système...
Page 17: Après Une Intervention À L'intérieur De L'ordinateur
Après une intervention à l’intérieur de l’ordinateur PRÉCAUTION : Laisser des vis mal installées à l'intérieur de votre ordinateur peut l'endommager gravement. Remettez en place toutes les vis et assurez-vous qu’elles sont toutes bien fixées à l’intérieur de l’ordinateur. Branchez les dispositifs externes, les périphériques et les câbles que vous avez retirés avant d’intervenir sur votre ordinateur.
Page 18: Présentation Technique
Présentation technique AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 19: Vue Intérieure De L'ordinateur
Vue intérieure de l’ordinateur bloc d’alimentation assemblage de lecteur optique capot supérieur ventilateur supérieur du châssis carte système ensemble dissipateur thermique et ventilateur du processeur carte graphique panneau latéral droit...
Page 20: Composants De La Carte Système
Composants de la carte système Ventilateur supérieur du châssis Connecteur de la pompe- (TOP_FAN) ventilateur du bloc de refroidissement du processeur (PUMP_FAN) connecteur du ventilateur de Emplacement de barrette de processeur (CPU_FAN) mémoire 1 (XMM1) Emplacement de barrette de Emplacement de barrette de mémoire 2 (XMM2) mémoire 3 (XMM3)
Page 21 Emplacement de barrette de Connecteur du ventilateur du mémoire 4 (XMM4) châssis avant (FRONT_FAN) Connecteur de disque SATA 6 Connecteur de disque SATA 6 Gbit/s (SATA1) Gbit/s (SATA2) connecteur de lecteur SATA 6 connecteur de lecteur SATA 6 Gbit/s (SATA3) Gbit/s (SATA4) emplacement pour SSD (M.2) Cavalier de réinitialisation CMOS...
Page 22: Retrait Du Pied De Stabilisation
Retrait du pied de stabilisation AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 23 Soulevez le pied stabilisateur du capot inférieur. Figure 1. Retrait du pied de stabilisation cache inférieur pied stabilisateur languette de sécurité Couchez l’ordinateur sur le côté.
Page 24 Remise en place du pied de stabilisation AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 25: Retrait Du Panneau Latéral Gauche
Retrait du panneau latéral gauche AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 26 Dégagez le panneau latéral gauche pour le retirer du châssis, puis soulevez-le pour le retirer de l’ordinateur. Figure 2. Retrait du panneau latéral gauche loquet de verrouillage du capot supérieur panneau latéral panneau latéral gauche...
Page 27: Remise En Place Du Panneau Latéral Gauche
Remise en place du panneau latéral gauche AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 28 Enclenchez le panneau latéral gauche pour le remettre en place. Figure 3. Remise en place du panneau latéral gauche châssis emplacements languettes panneau latéral gauche...
Page 29: Retrait Du Panneau Latéral Droit
Retrait du panneau latéral droit AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 30 Procédure Faites délicatement levier sur les bords du panneau latéral droit du châssis. Figure 4. Retrait du panneau latéral droit châssis panneau latéral droit Déconnectez le câble d’éclairage du panneau latéral droit.
Page 31 Soulevez le panneau latéral droit pour le dégager du châssis. Figure 5. Retrait du panneau latéral droit panneau latéral droit Câble d’éclairage...
Page 32 Remise en place du panneau latéral droit AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 33 Procédure Branchez le câble d’éclairage au panneau latéral droit. Figure 6. Branchement du câble d’éclairage châssis Câble d’éclairage panneau latéral droit languettes emplacements...
Page 34 Alignez les languettes du panneau latéral droit avec leurs emplacements situés sur le châssis, puis enclenchez le panneau latéral droit pour le fixer. Figure 7. Remise en place du panneau latéral droit châssis emplacements panneau latéral droit...
Page 35: Retrait De L'assemblage Du Capot Supérieur
Retrait de l’assemblage du capot supérieur AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 36 Faites glisser le câble d’éclairage à travers la fente située sur le châssis. Figure 8. Retrait du capot supérieur de l’ordinateur câble d’éclairage châssis vis (2) capot supérieur En commençant par l’arrière, dégagez les languettes situées sur le panneau supérieur des logements du châssis.
Page 37 Soulevez le panneau supérieur pour le dégager du châssis. Figure 9. Retrait du capot supérieur de l’ordinateur capot supérieur emplacement câble d’éclairage châssis...
Page 38 Retournez le panneau supérieur, dégager les languettes situées sur le panneau supérieur de leurs fentes sur le cadre supérieur. Figure 10. Dégagement du panneau supérieur du cadre supérieur de l’ordinateur...
Page 39 Soulevez le panneau supérieur du cadre supérieur. Figure 11. Soulèvement du panneau supérieur du cadre supérieur de l’ordinateur capot supérieur cadre supérieur...
Page 40 Vous avez maintenant devant vous le cadre supérieur et le panneau supérieur. Figure 12. panneau supérieur et cadre supérieur cadre supérieur capot supérieur...
Page 41: Remise En Place De L'assemblage Du Capot Supérieur
Remise en place de l’assemblage du capot supérieur AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 42: Retrait Du Cache Inférieur
Retrait du cache inférieur AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 43: Remise En Place Du Cache Inférieur
Remise en place du cache inférieur AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 44 Retrait du disque dur de 3,5 pouces AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 45 Appuyez sur les languettes situées sur le support du disque dur et sortez le disque dur de son bâti. Figure 13. Retrait du disque dur câble de données câble d'alimentation bâti de disque dur languettes de retenue berceau de disque dur Faites levier sur le support de disque dur pour dégager les languettes du support des fentes du disque dur.
Page 46 Soulevez le disque dur et retirez-le de son support. REMARQUE : Notez l’orientation du disque dur afin de pouvoir le remettre en place correctement. Figure 14. Retirez le disque dur de son support. disque dur berceau de disque dur languettes (4)
Page 47 Remise en place du disque dur de 3,5 pouces AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 48 Retrait du disque dur de 2,5 pouces AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 49 Appuyez sur les languettes situées sur le support du disque dur et sortez le disque dur de son bâti. Figure 15. Retrait du disque dur câble de données câble d'alimentation bâti de disque dur languettes de retenue berceau de disque dur Faites levier sur le support de disque dur pour dégager les languettes du support des fentes du disque dur.
Page 50 Soulevez le disque dur et retirez-le de son support. REMARQUE : Notez l’orientation du disque dur afin de pouvoir le remettre en place correctement. Figure 16. Retrait d’un disque dur de son support disque dur berceau de disque dur Languettes (4)
Page 51 Remise en place du disque dur de 2,5 pouces AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 52: Retrait Du Bâti De Disque Dur
Retrait du bâti de disque dur AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 53 Soulevez le compartiment du disque dur et retirez-le du châssis. Figure 17. Retrait du bâti du disque dur châssis vis nº 6-32 x ¼ pouce (2) bâti de disque dur...
Page 54 Remise en place du bâti de disque AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 55: Retrait Du Bloc D'alimentation
Retrait du bloc d’alimentation AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 56 Faites glisser les loquets de verrouillage du bâti du bloc d’alimentation en position de déverrouillage. Figure 18. Faire glisser les loquets de verrouillage du bâti du bloc d’alimentation bloc d’alimentation châssis loquets de verrouillage du bâti du bloc d’alimentation...
Page 57 Soulevez le bâti du bloc d’alimentation tout en appuyant sur le support de la carte graphique. compartiment de support de carte graphique l'alimentation châssis...
Page 58 Faites pivoter le bâti du bloc d’alimentation pour le sortir du châssis. bloc d’alimentation Appuyez sur les attaches de fixation situées sur les connecteurs du câble d'alimentation et déconnectez de la carte graphique les câbles d'alimentation. Déconnectez les câbles d’alimentation du lecteur optique et des disques durs.
Page 59 Déconnectez de la carte système le câble d’alimentation du processeur et le câble d’alimentation de la carte système. bloc d’alimentation câble d'alimentation du disque dur câbles d’alimentation de la attaches de fixation (2) carte graphique (2) câble d'alimentation du câble d’alimentation du disque dur processeur câble d’alimentation du...
Page 60 10 Soulevez le support du bloc d’alimentation pour le dégager du bâti du bloc d’alimentation. châssis vis (2) support du bloc bloc d’alimentation d’alimentation 11 Retirez les vis qui fixent l'alimentation au châssis.
Page 61 12 Soulevez le bloc d’alimentation avec ses câbles pour les dégager du châssis. châssis bloc d’alimentation vis (4)
Page 62: Remise En Place Du Bloc D'alimentation
Remise en place du bloc d’alimentation AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 63 Étapes finales Remettez en place le panneau latéral gauche.
Page 64: Retrait Du Bloc De Refroidissement Du Processeur
Retrait du bloc de refroidissement du processeur AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 65 Procédure Retirez les vis qui fixent le bloc du radiateur et du ventilateur au bâti du radiateur et du ventilateur. Figure 19. Retrait du bloc de refroidissement du processeur vis (4) bâti du radiateur et du ventilateur Suivez les procédures de l’étape 1 à l’étape 4 de la section « Retrait de la batterie ».
Page 66 Soulevez le dissipateur de chaleur du régulateur de tension pour le dégager de l’ordinateur. Figure 20. Retrait du dissipateur de chaleur du régulateur de tension vis imperdables (2) Dissipateur de chaleur du régulateur de tension Déconnectez les câbles du bloc de refroidissement du processeur de la carte système.
Page 67 Soulevez le bloc de refroidissement du processeur et son câble pour les retirer de l’ordinateur. Figure 21. Retrait du bloc de refroidissement du processeur ventilateur du radiateur câble du ventilateur du radiateur carte système câble du bloc de refroidissement du processeur vis imperdables (4)
Page 68: Remise En Place Du Bloc De Refroidissement Du Processeur
Remise en place du bloc de refroidissement du processeur AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 69 Connectez les câbles du bloc de refroidissement du processeur à la carte système. Figure 22. Remise en place du bloc de refroidissement du processeur ventilateur du radiateur câble du ventilateur du radiateur câble du bloc de carte système refroidissement du processeur vis imperdables (4) bloc de refroidissement du processeur...
Page 70 Serrez les vis imperdables qui fixent le dissipateur de chaleur du régulateur de tension à la carte système. Figure 23. Remise en place du dissipateur de chaleur du régulateur de tension Dissipateur de chaleur du vis imperdables (2) régulateur de tension Suivez les procédures de l’étape 10 à...
Page 71 Remettez en place le panneau latéral droit. Remettez en place le panneau latéral gauche.
Page 72: Retrait De La Pile Bouton
Retrait de la pile bouton AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 73 Soulevez la pile bouton pour la retirer de son connecteur. Figure 24. Retrait de la pile bouton levier de dégagement de la pointe en plastique pile bouton pile bouton connecteur de la pile bouton...
Page 74: Remise En Place De La Pile Bouton
Remise en place de la pile bouton AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 75: Retrait Des Barrettes De Mémoire
Retrait des barrettes de mémoire AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 76 Saisissez le module de mémoire par ses coins supérieurs (près des attaches de fixation), puis dégagez-le délicatement de son emplacement. REMARQUE : Répétez les étapes 2 et 3 pour retirer tout autre module de mémoire installé sur votre ordinateur. PRÉCAUTION : Pour éviter d’endommager la barrette de mémoire, tenez-la par les bords.
Page 77: Remise En Place Des Barrettes De Mémoire
Remise en place des barrettes de mémoire AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 78 Insérez la barrette de mémoire dans son logement, et appuyez sur la barrette de mémoire jusqu’à ce qu’elle s’enclenche et que les clips de fixation soient en position de verrouillage. Figure 26. Remise en place du module de mémoire module de mémoire attaches de fixation (2) emplacement de module de carte système...
Page 79 Étapes finales Suivez les procédures de l’étape 10 à l’étape 11 de la section « Remise en place de l’alimentation ». Remettez en place le panneau latéral gauche.
Page 80: Retrait Du Ssd
Retrait du SSD AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 81 Faites glisser et soulevez le SSD hors de la carte système. emplacement pour SSD carte système...
Page 82: Remise En Place Du Ssd
Remise en place du SSD AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 83 Appuyez sur l’autre extrémité du SSD et remettez en place la vis qui fixe le SSD à la carte système. encoche languette emplacement pour SSD carte système Étapes finales Remettez en place la carte graphique. Suivez les procédures de l’étape 10 à l’étape 11 de la section « Remise en place de l’alimentation ».
Page 84: Retrait De La Carte Graphique
Retrait de la carte graphique AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 85 Procédure Soulevez pour libérer du châssis le support de carte graphique. Figure 27. Retrait de la carte graphique support de carte graphique carte graphique Appuyez sur les attaches de fixation situées sur les connecteurs du câble d'alimentation et déconnectez de la carte graphique les câbles d'alimentation.
Page 86 Poussez la languette de fixation située sur l'emplacement PCIe à l'opposé de la carte graphique, saisissez cette dernière par ses coins supérieurs et dégagez-la de son emplacement. Figure 28. Retrait de la carte graphique câbles d'alimentation attaches de fixation (2) carte graphique languette de fixation...
Page 87 Remise en place de la carte graphique AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 88: Retrait Du Dissipateur De Chaleur Du Régulateur De Tension
Retrait du dissipateur de chaleur du régulateur de tension AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 89 Soulevez le dissipateur de chaleur du régulateur de tension pour le dégager de la carte système. Figure 29. Retrait du dissipateur de chaleur du régulateur de tension vis imperdables (2) Dissipateur de chaleur du régulateur de tension...
Page 90: Remise En Place Du Dissipateur De Chaleur Du Régulateur De Tension
Remise en place du dissipateur de chaleur du régulateur de tension AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à...
Page 91: Retrait Du Bloc Ventilateurdissipateur Thermique Du Processeur
Retrait du bloc ventilateur- dissipateur thermique du processeur AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 92 Dégagez de la carte système l'assemblage du dissipateur de chaleur et du ventilateur du processeur. Figure 30. Retrait du bloc ventilateur-dissipateur de chaleur du système câble du ventilateur du vis imperdables (4) processeur ensemble dissipateur thermique et ventilateur du processeur...
Page 93: Remise En Place Du Bloc Ventilateur-Dissipateur De Chaleur Du Processeur
Remise en place du bloc ventilateur-dissipateur de chaleur du processeur AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à...
Page 94: Retrait Du Processeur
Retrait du processeur AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 95 Soulevez le processeur de son support. Figure 31. Retrait du processeur levier de dégagement repère d'alignement languette capot du processeur emplacement du processeur processeur...
Page 96: Remise En Place Du Processeur
Remise en place du processeur AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 97 Abaissez le levier de dégagement et positionnez-le sous la languette du cache du processeur. Figure 32. Remplacement du processeur emplacement du processeur processeur repère d'alignement languette capot du processeur levier de dégagement Étapes finales Remettez en place le bloc ventilateur-dissipateur thermique du processeur bloc de refroidissement du processeur (le cas échéant).
Page 98: Retrait De La Carte Sans Fil
Retrait de la carte sans fil AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 99 Faites glisser la carte sans fil et retirez-la de son emplacement. Figure 33. Retrait de la carte sans fil support de la carte sans fil câbles d’antenne emplacement de la carte sans fil carte sans fil...
Page 100: Remise En Place De La Carte Sans Fil
Remise en place de la carte sans fil AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 101 Vissez la carte sans fil à la carte système. Figure 34. Remise en place de la carte sans fil carte sans fil encoche languette câbles d’antenne support de la carte sans fil Étapes finales Suivez les procédures de l’étape 10 à l’étape 11 de la section « Remise en place de l’alimentation ».
Page 102: Retrait De L'antenne
Retrait de l’antenne AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 103 Enfoncez les câbles d’antenne vers le haut de l’ordinateur dans le logement d’acheminement des câbles du châssis. Figure 35. Retrait des câbles d’antenne câbles d’antenne guides d'acheminement châssis Retirez les câbles d’antenne des guides d’acheminement du châssis.
Page 104 Dégagez l’antenne au châssis. Figure 36. Retrait des câbles d’antenne antenne câbles d’antenne guides d'acheminement...
Page 105: Remise En Place De L'antenne
Remise en place de l’antenne AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 106: Retrait Du Ventilateur Du Châssis Avant
Retrait du ventilateur du châssis avant AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 107 Faites glisser et soulevez le ventilateur pour le retirer du châssis. Figure 37. Retrait du ventilateur du châssis languette support du ventilateur du châssis avant câble du ventilateur du châssis avant...
Page 108 Écartez les languettes situées sur le support du ventilateur du châssis avant, puis soulevez le ventilateur du châssis avant et son câble pour les dégager du support. Figure 38. Retrait du ventilateur du châssis câble du ventilateur du support du ventilateur du châssis avant châssis avant ventilateur du châssis avant...
Page 109: Remise En Place Du Ventilateur Du Châssis Avant
Remise en place du ventilateur du châssis avant AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 110: Retrait Du Ventilateur Du Châssis Supérieur
Retrait du ventilateur du châssis supérieur AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 111 Retirez le ventilateur du châssis supérieur de ce dernier. Figure 39. Retrait du ventilateur du châssis supérieur châssis ventilateur du châssis câble du ventilateur du supérieur châssis supérieur Retirez le câble du ventilateur du châssis supérieur de ses guides d’acheminement situés sur le support du ventilateur du châssis supérieur. Appuyez sur les fixations en caoutchouc et faites-les passer à...
Page 112 Soulevez le ventilateur du châssis supérieur et retirez-le de son support. Figure 40. Retrait du ventilateur du châssis supérieur câble du ventilateur du guide d'acheminement châssis supérieur passe-câbles en caoutchouc support du ventilateur du châssis supérieur ventilateur du châssis supérieur...
Page 113: Remise En Place Du Ventilateur Du Châssis Supérieur
Remise en place du ventilateur du châssis supérieur AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 114: Retrait Du Lecteur Optique
Retrait du lecteur optique AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 115 Tirez sur la languette de fixation pour dégager le support du lecteur optique du châssis. Figure 41. Déconnectez le câble d’alimentation et le câble de données support du lecteur optique lecteur optique languette de fixation câble d'alimentation câble de données...
Page 116 Appuyez sur l’assemblage du lecteur optique et faites-le sortir par l’avant de l’ordinateur. Figure 42. Retrait du lecteur optique assemblage de lecteur châssis optique...
Page 117 Retirez la vis qui fixe le lecteur optique à son support. Figure 43. Retrait du lecteur optique support du lecteur optique lecteur optique Tirez doucement pour déconnecter le cadre du lecteur optique de ce dernier. Figure 44. Retrait du lecteur optique lecteur optique cadre du lecteur optique...
Page 118: Remise En Place Du Lecteur Optique
Remise en place du lecteur optique AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 119: Retrait Du Cadre Avant
Retrait du cadre avant AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 120 Saisissez l’une après l’autre les languettes du cadre avant en commençant par le dessus, puis libérez-les en les tirant vers l’extérieur du panneau avant. Figure 45. Retrait du cadre avant cadre avant châssis languettes...
Page 121 Tirez sur le cadre avant en le faisant pivoter pour le dégager de l’avant du châssis et libérer les languettes situées sur le cadre des fentes situées sur le panneau avant. Figure 46. Retrait du cadre avant châssis languettes cadre avant...
Page 122: Remise En Place Du Cadre Avant
Remise en place du cadre avant AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 123: Retrait De La Carte Du Bouton D'alimentation
Retrait de la carte du bouton d’alimentation AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 124 Soulevez le module du bouton d’alimentation pour le dégager du panneau supérieur. Figure 47. Retrait du module du bouton d’alimentation capot supérieur module du bouton d'alimentation vis (2) guide d'acheminement câble du module du bouton d'alimentation Dégagez la carte du bouton d’alimentation des languettes situées sur son support.
Page 125 Soulevez la carte du bouton d’alimentation et son câble pour les dégager du support de la carte du bouton d’alimentation. Figure 48. Retrait du module du bouton d’alimentation support de la carte du carte du bouton bouton d’alimentation d'alimentation Languettes (4) câble du module du bouton d'alimentation...
Page 126: Remise En Place De La Carte Du Bouton D'alimentation
Remise en place de la carte du bouton d’alimentation AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 127: Retrait Du Capot Arrière
Retrait du capot arrière AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 128 À l’aide de la languette, faites glisser et retirez le capot arrière du châssis. Figure 49. Retrait du capot arrière châssis capot arrière...
Page 129: Remise En Place Du Capot Arrière
Remise en place du capot arrière AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 130: Retrait De La Carte Système
Retrait de la carte système AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 131 Procédure REMARQUE : Avant de les retirer, prenez note de la façon dont les câbles sont acheminés de manière à pouvoir les réacheminer correctement après avoir remis en place la carte système. Pour obtenir des informations sur les connecteurs situés sur la carte système, reportez-vous à la section «...
Page 132 Déconnectez tous les câbles connectés à l’assemblage de la carte système. Figure 50. Retrait de la carte système câbles USB du panneau câble de disque SATA 6 supérieur (SSUSB) Gbit/s (SATA1) câble de disque SATA 6 carte système Gbit/s (SATA2) câble audio frontal câble du contrôleur LED (F_AUDIO)
Page 133 Retiez les vis de fixation de l’assemblage de la carte système au châssis. Soulevez l’assemblage de la carte système pour le séparer du châssis. Figure 51. Retrait de la carte système châssis carte système vis (8)
Page 134: Remise En Place De La Carte Système
Remise en place de la carte système AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 135: Saisie Du Numéro De Service Dans Le Programme De Configuration Du Bios
Remettez en place la carte sans fil. Remettez en place le SSD. Remettez en place les modules de mémoire. Suivez les procédures de l’étape 10 à l’étape 11 de la section « Remise en place de l’alimentation ». Remettez en place le panneau latéral gauche.
Page 136: Téléchargement Du Pilote Audio
Téléchargement de pilotes Téléchargement du pilote audio Allumez votre ordinateur. Rendez-vous sur www.dell.com/support. Cliquez sur Product support (Support produit), entrez le numéro de série de votre ordinateur et cliquez sur Submit (Envoyer). REMARQUE : Si vous ne disposez pas du numéro de série, utilisez la fonction de détection automatique ou recherchez manuellement le modèle de votre ordinateur.
Page 137: Téléchargement Du Pilote Usb 2.0 Et Usb
Cliquez sur Download (Télécharger) afin de télécharger le pilote graphique pour votre ordinateur. Une fois le téléchargement terminé, accédez au dossier où vous avez enregistré le fichier du pilote graphique. Cliquez deux fois sur l’icône de ce fichier et laissez-vous guider par les instructions qui s’affichent.
Page 138: Téléchargement Du Pilote Réseau
Cliquez sur Product support (Support produit), entrez le numéro de série de votre ordinateur et cliquez sur Submit (Envoyer). REMARQUE : Si vous ne disposez pas du numéro de série, utilisez la fonction de détection automatique ou recherchez manuellement le modèle de votre ordinateur.
Page 139: System Setup (Configuration Du Système)
System Setup (Configuration du système) REMARQUE : Selon votre ordinateur et les appareils installés, les éléments répertoriés dans la présente section n’apparaîtront pas forcément. Séquence d’amorçage La séquence d’amorçage permet d’ignorer l’ordre des périphériques de démarrage défini par la configuration du système et de démarrer directement depuis un périphérique donné...
Page 140: Touches De Navigation
Touches de navigation REMARQUE : Pour la plupart des options de Configuration du système, les modifications que vous apportez sont enregistrées mais ne sont appliquées qu'au redémarrage de l'ordinateur. Touches Navigation Flèche du haut Permet de revenir au champ précédent. Flèche du bas Permet de passer au champ suivant.
Page 141: Fonctions Bios
• Obtenir des informations sur le matériel installé sur votre ordinateur, comme la quantité de RAM et la taille du disque dur. • Modifier les informations de configuration du système. • Définir ou modifier une option sélectionnable par l’utilisateur (mot de passe utilisateur, type de disque dur installé, activation ou désactivation de périphériques de base).
Page 142: Options De Configuration Du Système
Affiche le numéro de version du BIOS. Product Information (Informations sur les produits) Product Name Indique le nom du produit. Par défaut : Alienware Aurora R7. Service Tag Ce champ affiche le numéro de service de l'ordinateur. Asset Tag Ce champ affiche le numéro...
Page 143 Main (principal) Memory Information (Informations sur la mémoire) System Memory Affiche la quantité totale de mémoire installée. Memory Speed Affiche la vitesse de la mémoire. CPU Information (Informations sur le processeur) CPU Type Affiche le type de processeur. CPU Speed Affiche la vitesse du processeur.
Page 144 Advanced (avancé) Virtualization Permet d’activer ou de désactiver la fonction Intel Virtualization Technology pour le processeur. VT for Direct I/O Permet d’activer ou de désactiver la fonction Intel Virtualization Technology for Direct I/O. SATA Operation Cette option permet de configurer le mode de fonctionnement du contrôleur de disque dur SATA intégré.
Page 145 Advanced (avancé) AC Recovery Détermine l’action que l’ordinateur effectue lorsque l’alimentation est rétablie. Deep Sleep Control Permet de définir les contrôles lorsque la fonction Deep Sleep (veille profonde) est activée. USB Wake Support (S3) Cette option permet d’activer la sortie de veille du système par les périphériques USB.
Page 146 Advanced (avancé) automatique) est défini sur Enabled hh:mm:ss (Activé hh:mm:ss). Performance Options (options de performances) Overclocking Feature (fonction de surcadençage) Core Over Clocking Level Permet d’ajuster le paramètre OC level1/level2 (surcadençage niveau1/ niveau2) ainsi que le rapport dynamique du processeur et sa tension lorsqu’il passe en mode Customization (Personnalisation).
Page 147 Tableau 6. System setup options—Security menu (Options de configuration du système – menu Sécurité) Security (Sécurité) Admin Password Status Indique si le mot de passe administrateur est défini. System Password Status Indique si le mot de passe système est défini. HDD Password Status Indique si le mot de passe du disque dur est défini.
Page 148: Mot De Passe Système Et De Configuration
Boot (démarrage) Boot Option Priorities Affiche les périphériques de démarrage disponibles. Boot Option #1 Affiche le premier périphérique d’amorçage. Par défaut : UEFI : Gestionnaire de démarrage Windows. Boot Option #2 Affiche le deuxième périphérique d’amorçage. Par défaut : carte NIC intégrée.
Page 149: Attribution De Mots De Passe Système Et De Configuration
Type de mot de Description passe Mot de passe Mot de passe que vous devez entrer pour ouvrir un session système sur le système. Mot de passe de Mot de passe que vous devez entrer pour accéder aux configuration paramètres du BIOS de l’ordinateur et les changer. PRÉCAUTION : Les fonctions de mot de passe fournissent un niveau de sécurité...
Page 150: Suppression Ou Modification D'un Mot De Passe Système Et/Ou De Configuration
Appuyez sur <Echap> et un message vous invitera à enregistrer les modifications. Appuyez sur <Y> pour les enregistrer. L'ordinateur redémarre. Suppression ou modification d’un mot de passe système et/ou de configuration Assurez-vous que le Password Status (État du mot de passe) est Unlocked (Déverrouillé) (dans la configuration du système) avant d’essayer de supprimer ou de modifier le mot de passe du système et/ou le mot de passe de configuration existant.
Page 151: Effacement Des Mots De Passe Oubliés
Effacement des mots de passe oubliés AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 152: Étapes Finales
Remettez en place la fiche du cavalier sur les broches 215. Figure 52. Effacement des mots de passe oubliés fiche de cavalier P215 Étapes finales Suivez les procédures de l’étape 10 à l’étape 11 de la section « Remise en place de l’alimentation ».
Page 153: Effacement Des Paramètres Cmos
Effacement des paramètres CMOS AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les instructions indiquées à la section Avant une intervention à l'intérieur de l'ordinateur. Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à...
Page 154 Branchez le câble d’alimentation de la carte système sur la carte système. Figure 53. Effacement des paramètres CMOS fiche de cavalier P217 P216 carte système Étapes finales Suivez les procédures de l’étape 10 à l’étape 11 de la section « Remise en place de l’alimentation ».
Page 155: Dépannage
Dépannage Mise à jour du BIOS Une mise à jour du BIOS peut être nécessaire en cas de disponibilité d’une nouvelle version ou après remplacement de la carte système. Procédez comme suit pour flasher le BIOS : Allumez votre ordinateur. Rendez-vous sur www.dell.com/support.
Page 156: Exécution Des Diagnostics Epsa
Redémarrez l’ordinateur et appuyez sur F12 lorsque le logo Dell s’affiche à l’écran. Démarrez sur le lecteur USB dans One Time Boot Menu (Menu d’amorçage ponctuel). Saisissez le nom du fichier d’installation du BIOS, puis appuyez sur Entrée. L’utilitaire de mise à jour du BIOS s’affiche. Suivez les instructions qui s’affichent à...
Page 157: Voyants De Diagnostic Système
Dans l'écran du menu de démarrage, sélectionnez l'option Diagnostics. Cliquez sur la touche fléchée dans le coin inférieur gauche. La page d’accueil des diagnostics s’affiche. Appuyez sur la flèche située dans le coin inférieur droit pour accéder à la liste des résultats.
Page 158: Élimination De L'électricité Résiduelle
Nombre de clignotements Description du problème lumineux du voyant d'alimentation Défaillance de la carte ou de la puce vidéo Défaillance du CPU Image de récupération du BIOS non trouvée Image de récupération du BIOS trouvée mais non valide Élimination de l’électricité résiduelle L’électricité...
Page 159 Allumez votre ordinateur.
Page 160: Ressources D'aide En Libre-Service
Ressources d’aide en libre-service Vous pouvez obtenir des informations et de l’aide sur les produits et services Alienware en utilisant ces ressources en ligne et en libre-service : Tableau 10. Ressources d’aide en libre-service Informations sur les produits et services www.alienware.com...

Ce manuel est également adapté pour:

D23m

Alienware Aurora R7 Guide De Maintenance

Liens rapides

Manuels Connexes pour Alienware Aurora R7

Sommaire des Matières pour Alienware Aurora R7

Ce manuel est également adapté pour:

Table des Matières
