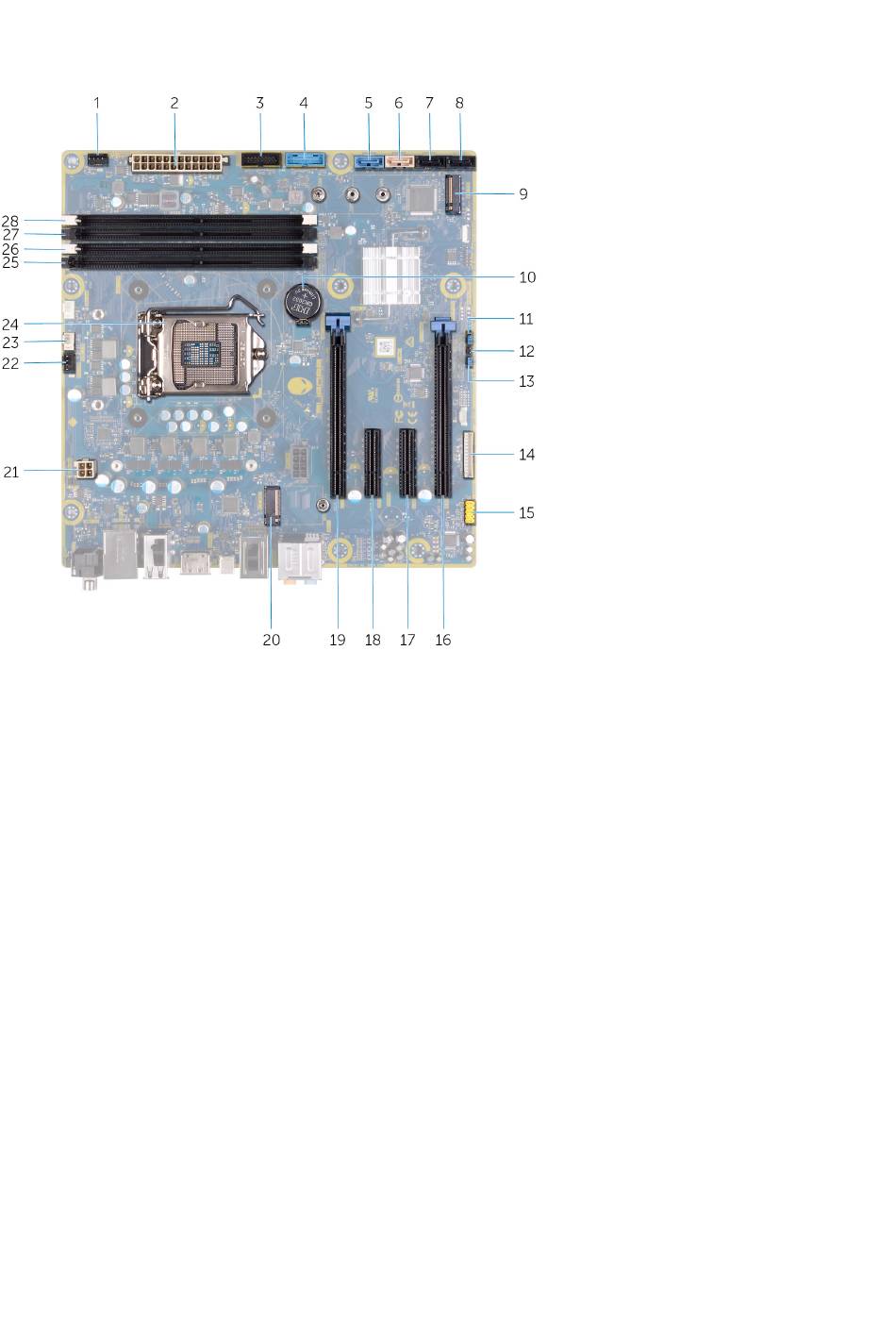

Composants de la carte système
1. Connecteur du ventilateur avant du châssis (FRONT_FAN)
3. Câble USB 2 du panneau avant (F_USB2)
5. Connecteur de disque SATA 6 Gbit/s (SATA1)
7. connecteur de lecteur SATA 6 Gbit/s (SATA3)
9. emplacement pour SSD (M.2)
11. Mode d'entretien (SERVICE MODE)
13. Cavalier de réinitialisation de mot de passe (PW_CLR)
15. Connecteur audio avant (F_AUDIO)
17. Logement de la carte PCI-Express x4 (SLOT3)
19. Logement de la carte PCI-Express x16 mécanique/x8
électrique (SLOT1)
21. Connecteur du processeur (AIX_CPU)
23. Connecteur de la pompe-ventilateur de l'assemblage de
refroidissement du processeur (PUMP_FAN)
25.Emplacement de barrette de mémoire 3 (DDR4/XMM3)
27. Emplacement de barrette de mémoire 2 (DDR4/XMM2)
Outils recommandés
Les procédures dans ce document peuvent nécessiter les outils suivants :
•
Tournevis cruciforme n°1
•
Tournevis à tête plate
•
Pointe en plastique
2. connecteur de bloc d'alimentation
4. Câble USB 1 du panneau avant (F_USB1)
6. Connecteur de disque SATA 6 Gbit/s (SATA2)
8. connecteur de lecteur SATA 6 Gbit/s (SATA4)
10. pile bouton
12. Cavalier de réinitialisation CMOS (CMOS_CLR)
14. Connecteur du contrôleur LED (LED_CONTROLLER)
16. Logement de la carte PCI-Express x8 (SLOT4)
18. Logement de la carte PCI-Express x4 (SLOT3)
20.Emplacement de la carte sans fil (M.2 WIFI)
22. Ventilateur supérieur du châssis (TOP_FAN)
24.Support du processeur (CPU1)
26.Emplacement de barrette de mémoire 1 (DDR4/XMM1)
28. Emplacement de barrette de mémoire 4 (DDR4/XMM4)
11
