C.1.2 TS Module Modem
Livraison
Désignation
TS Module Modem
Câble téléphonique analogique avec deux connecteur RJ11
Longueur 3 m
Connecteur TAE
Attributs
Le TS Module Modem dispose d'un modem analogique interne.
L'interface de modem analogique est un connecteur RJ11 6 pôles situé derrière le volet
frontal inférieur.

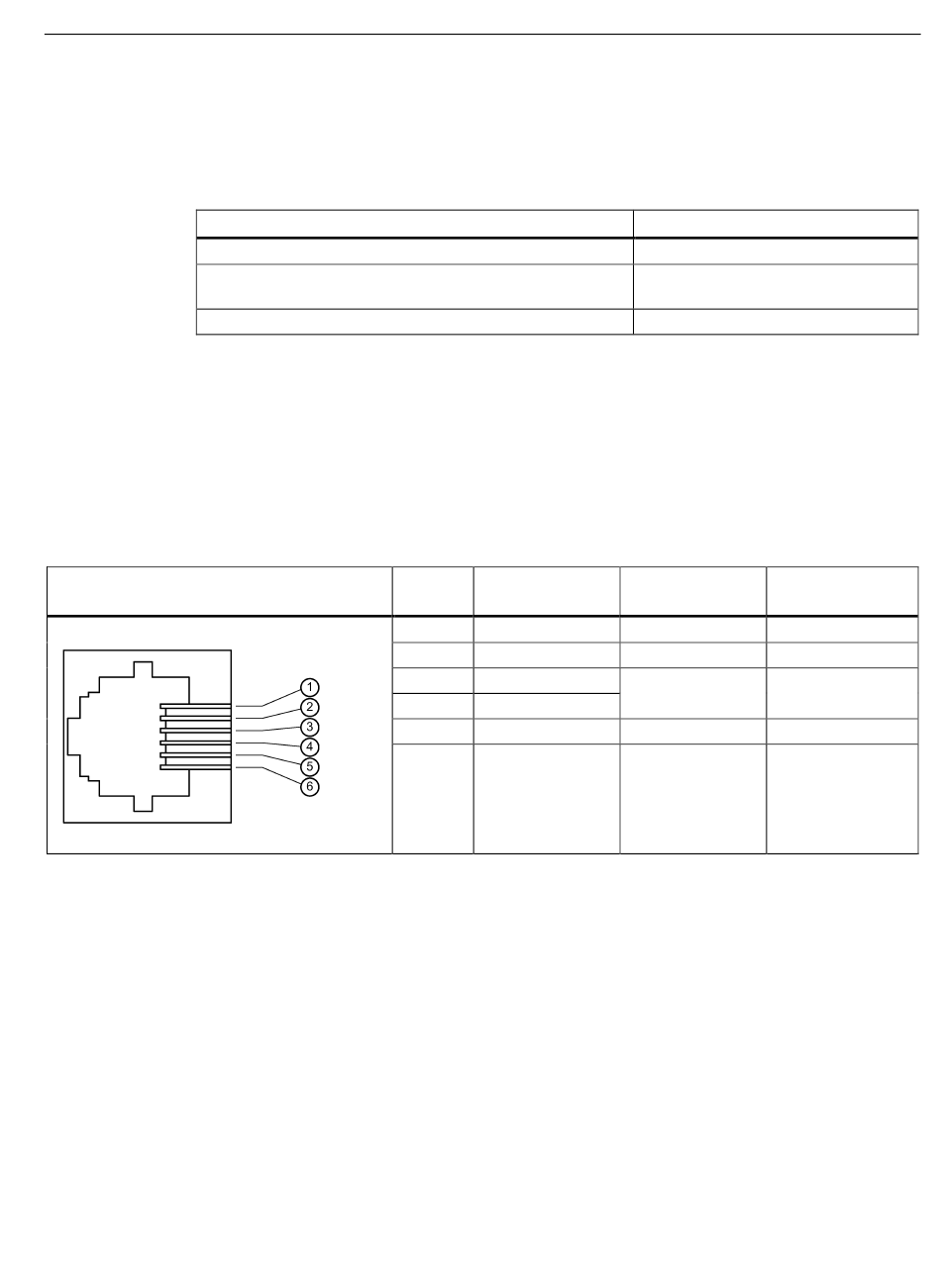

Brochage du connecteur et description des signaux de l'interface avec modem analogique
Illustration
CP 1243-8 IRC
Instructions de service, 12/2019, C79000-G8977-C385-04
N° de Nom du signal
broche
1 -
2 -
3 b1
4 a1
5 -
6 -
C.1 TS Module
Numéro d'article
6ES7 972-0MM00-0XA0
A5E00243688
A5E00243701
Sens du signal Observations
Bidirectionnelle Paire de conduc-
teurs arrivant
Accessoires
