FieldEdge SGC500
119 (4.69)
4

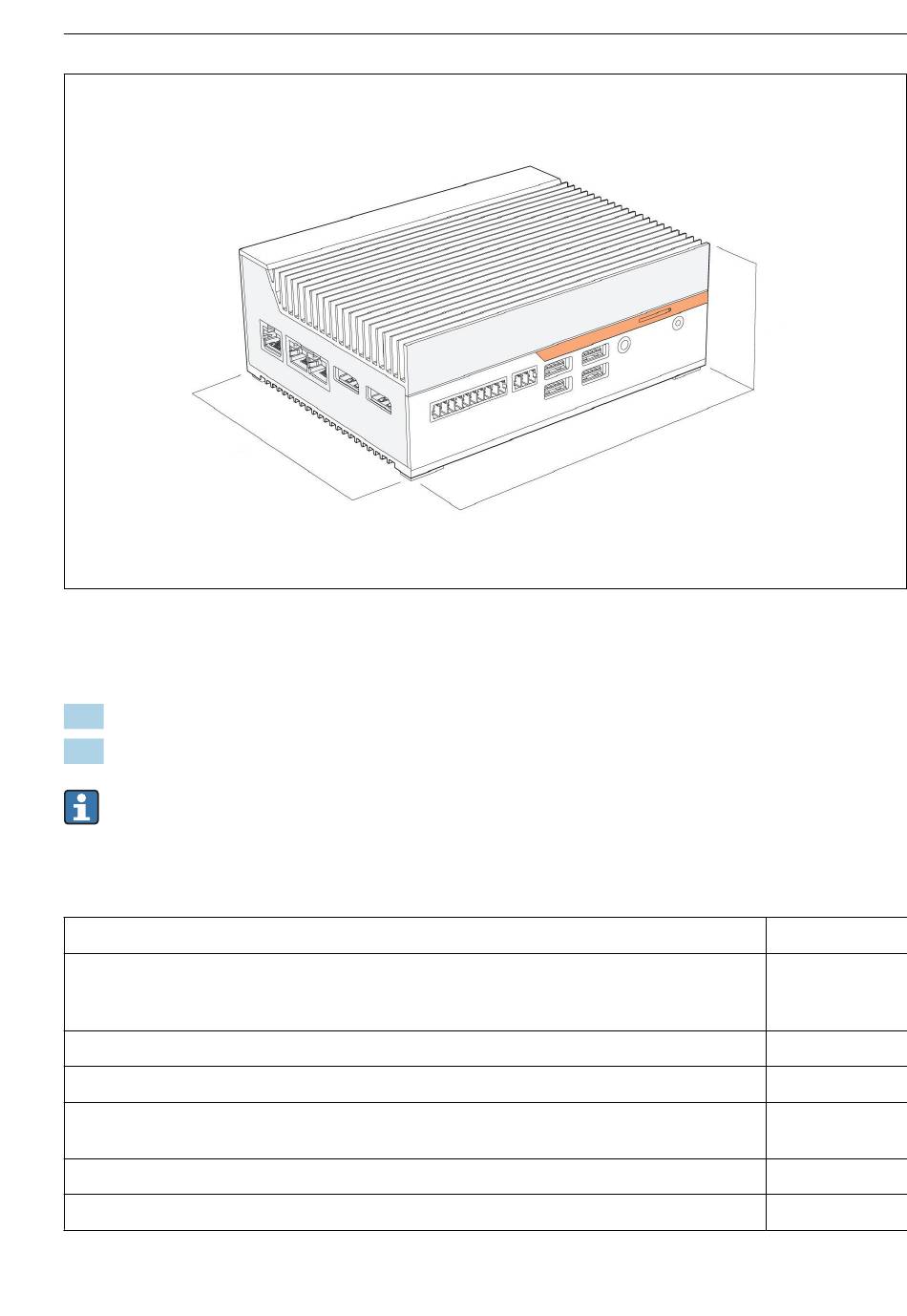

Dimensions du SGC500, unité de mesure : mm (in)
Montage sur rails DIN
1.
Fixer l' é trier pour rail DIN fourni avec le SGC500.
2.
Monter le SGC500 sur un rail DIN dans une armoire système.
Il faut prévoir un espace suffisant autour du SGC500 pour garantir une bonne dissipation
thermique.
5.3
Contrôle du montage
Les composants montés sont-ils intacts (contrôle visuel) ?
Tous les composants répondent-ils aux spécifications requises ? Par exemple :
• Température ambiante
• Humidité
Toutes les vis d' a rrêt sont-elles bien serrées ?
Le SGC500 est-il correctement monté sur le rail DIN ?
Le SGC500 est-il monté pour une dissipation optimale de la chaleur avec des ailettes de
refroidissement alignées verticalement ?
L' a limentation électrique est-elle correcte ?
La polarité de l' a limentation est-elle correcte ?
Endress+Hauser
56 (2.20)
154 (6.06)
Montage
15
