3.1.3 Airset
CLS50
Pour compenser le couplage résiduel provoqué par les deux bobines et le câble, il faut effectuer
un étalonnage du zéro dans l'air ("Airset") avant de monter le capteur.
Reportez-vous aux instructions du manuel de mise en service du transmetteur utilisé.
CLS50D
La cellule numérique est déjà étalonnée en usine, une compensation sur site n'est pas nécessaire.

3. 2 Montage

3.2.1 Montage avec bride
La cellule est adaptée au montage dans une pièce en T ≥ DN 80, avec sortie réduite ≥ DN 50.
#
Danger !
Risque de blessure en cas de fuite de produit !
• Serrez l'écrou du capteur avec un couple de serrage de min. 20 Nm.
• Pour prévenir les fuites, vérifiez régulièrement que l'écrou est correctement serré.
Bride, en contact avec le produit

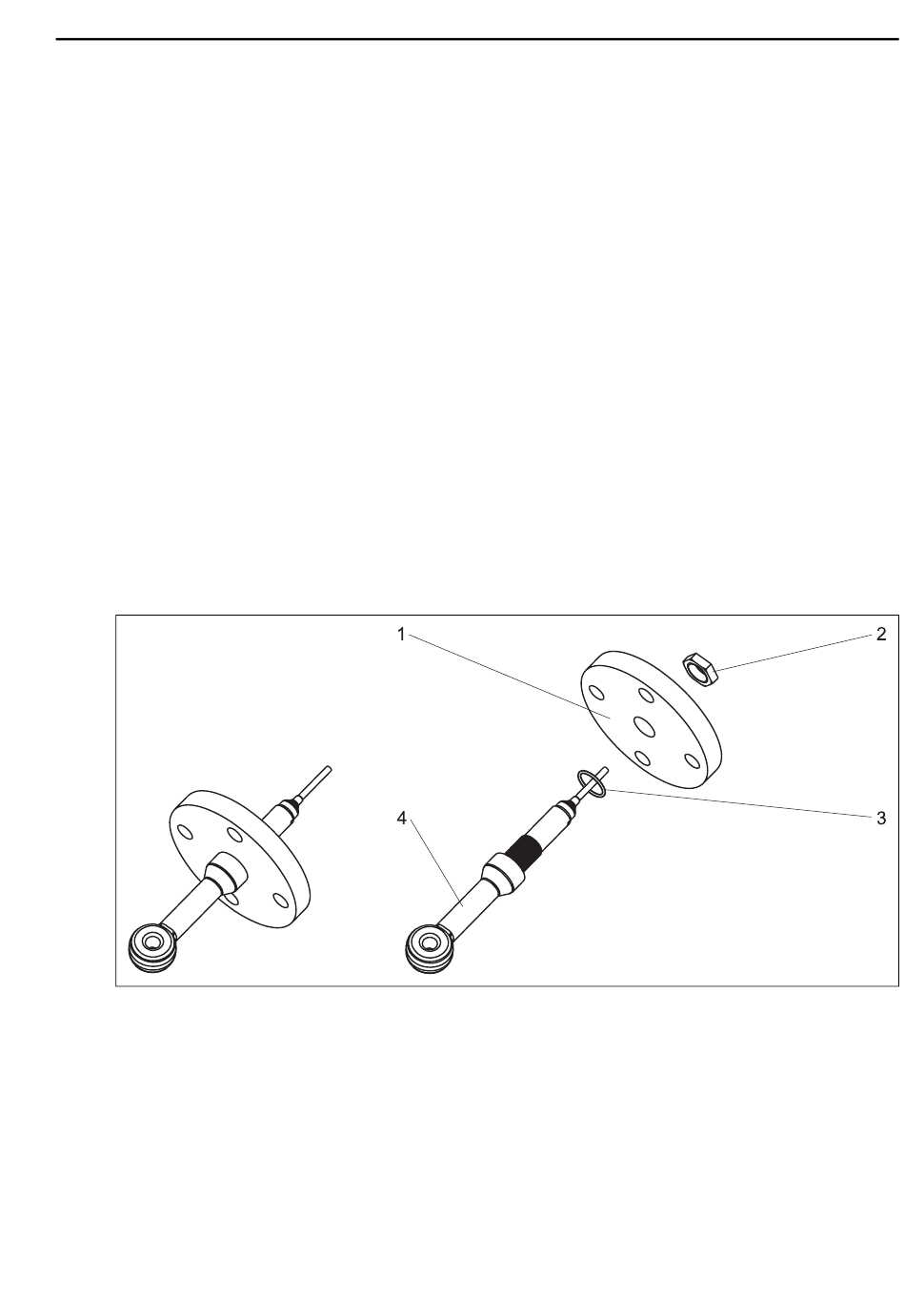

Fig. 3 : Bride fixe, en contact avec le produit (option de commande : "Raccord process" = 3, 4)
1 Bride (inox)
2 Ecrou
Endress+Hauser
3 Joint torique
4 Cellule de mesure
Montage
a0007062
