Pilz PNOZ 11 Mode D'emploi

Relais d'arrêt d'urgence, protecteur mobile
jusqu'à PL e selon l'EN ISO 13849-1

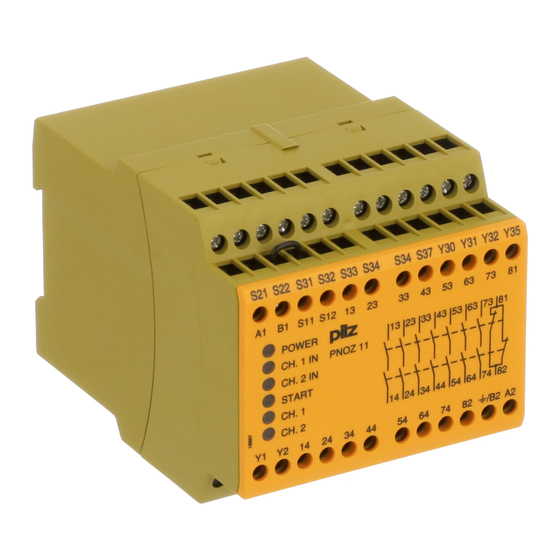

PNOZ 11
Gertebild
Bloc logique de sécurité pour la sur-
][Bildunterschrift
veillance de boutons-poussoirs de ar-
rêt d'urgence et de protecteurs
mobiles
Homologations
PNOZ 11
Zulassungen
Schéma de principe
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Allemagne
Téléphone : +49 711 3409-0, Télécopie : +49 711 3409-133, E-Mail : pilz.gmbh@pilz.de
Caractéristiques des appareils
Sorties de relais à contact lié :
Gertemerkmale
– 7 contacts de sécurité (F) instan-
tanés
– 1 contact d'information (O) ins-
tantané
Raccordements possibles pour :
– poussoir d'arrêt d'urgence
– interrupteur de position
– poussoir de réarmement
LED de visualisation pour :
– état de commutation des canaux
1/2
– tension d'alimentation
– circuit de réarmement
– circuits d'entrée
La sortie statique signale :
– état de commutation des canaux
1/2
– la présence de la tension d'ali-
mentation
Variantes d'appareils : voir référen-
ces
Description de l'appareil
Le bloc logique de sécurité satisfait
Bestimmung/Gertebeschreibung NOT-AUS, Schutz_PNOZ
aux exigences des normes EN 60947-
5-1, EN 60204-1 et VDE 0113-1 et
peut être utilisé dans des applications
avec des
B l o c k s c h a l t b i l d
2 rue René Laennec 51500 Taissy France
Fax: 03 26 85 19 08, Tel : 03 26 82 49 29
boutons-poussoirs de arrêt d'ur-
gence
protecteurs mobiles
Caractéristiques de sécurité
Le relais satisfait aux exigences de sé-
][Sicherheitseigenschaften Schaltgerät_allgemeiner Teil
curité suivantes :
La conception interne est redon-
dante avec une autosurveillance.
Le dispositif de sécurité reste actif,
même en cas de défaillance d'un
composant.
L'ouverture et la fermeture correc-
tes des relais internes sont contrô-
lées automatiquement à chaque
cycle marche/arrêt de la machine.
Sicherheitseigenschaften Zusatz - AC-Gerte_PNOZ Le transformateur est protégé con-
tre les courts-circuits.
