3.3.5. Raccordement brûleur
B

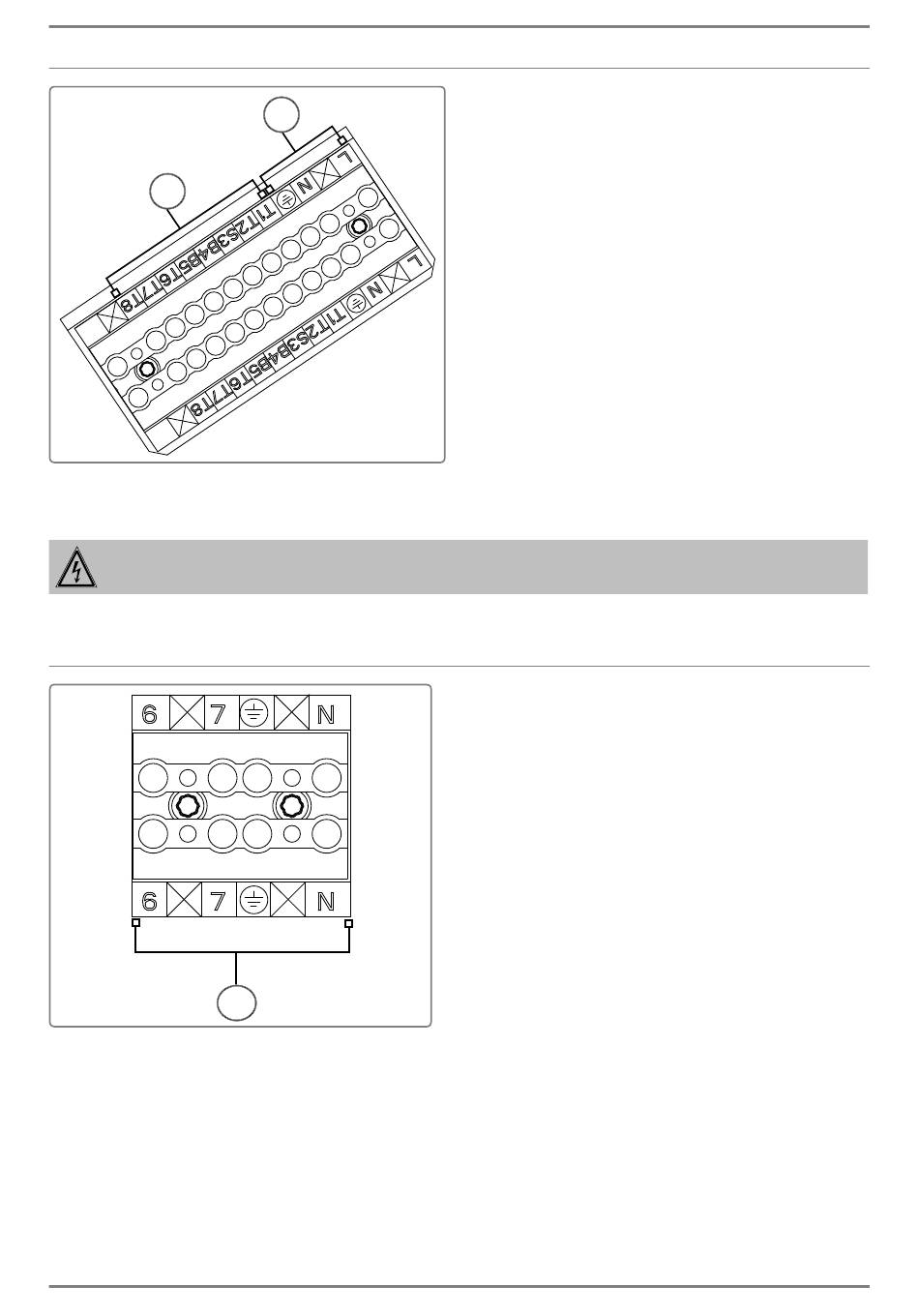

figure 21 - Raccordement brûleur
ATTENTION :
3.3.6. Raccordement du câble de libération du fonctionnement brûleur
figure 22 - Raccordement du câble de libération du
fonctionnement brûleur
Edition : 02 / 2014
A
Le conducteur de terre de protection doit être plus long que les conducteurs
de phase et de neutre.
A
NAVISTEM B2000 - Installation, Utilisation et Entretien
Alimentation électrique du brûleur :
A
230 V AC 50Hz
Intensité maximum : 6,3A
Type de câble : 3 G 1,5 mm²
Commandes électriques du brûleur :
B
230V AC 50Hz
Intensité maximum : 6,3A
Type de câble : 3 G 1,5 mm²
Raccordement du câble de libération du
A
fonctionnement brûleur : 230 V AC 50Hz
Retirer le shunt entre 6 et 7 pour raccorder
la régulation externe
Intensité maximum : 6,3 A
Type de câble : 1,5 mm²
