NAVISTEM B2000 - Installation, Utilisation et Entretien
3.2.5. LRK
4
2

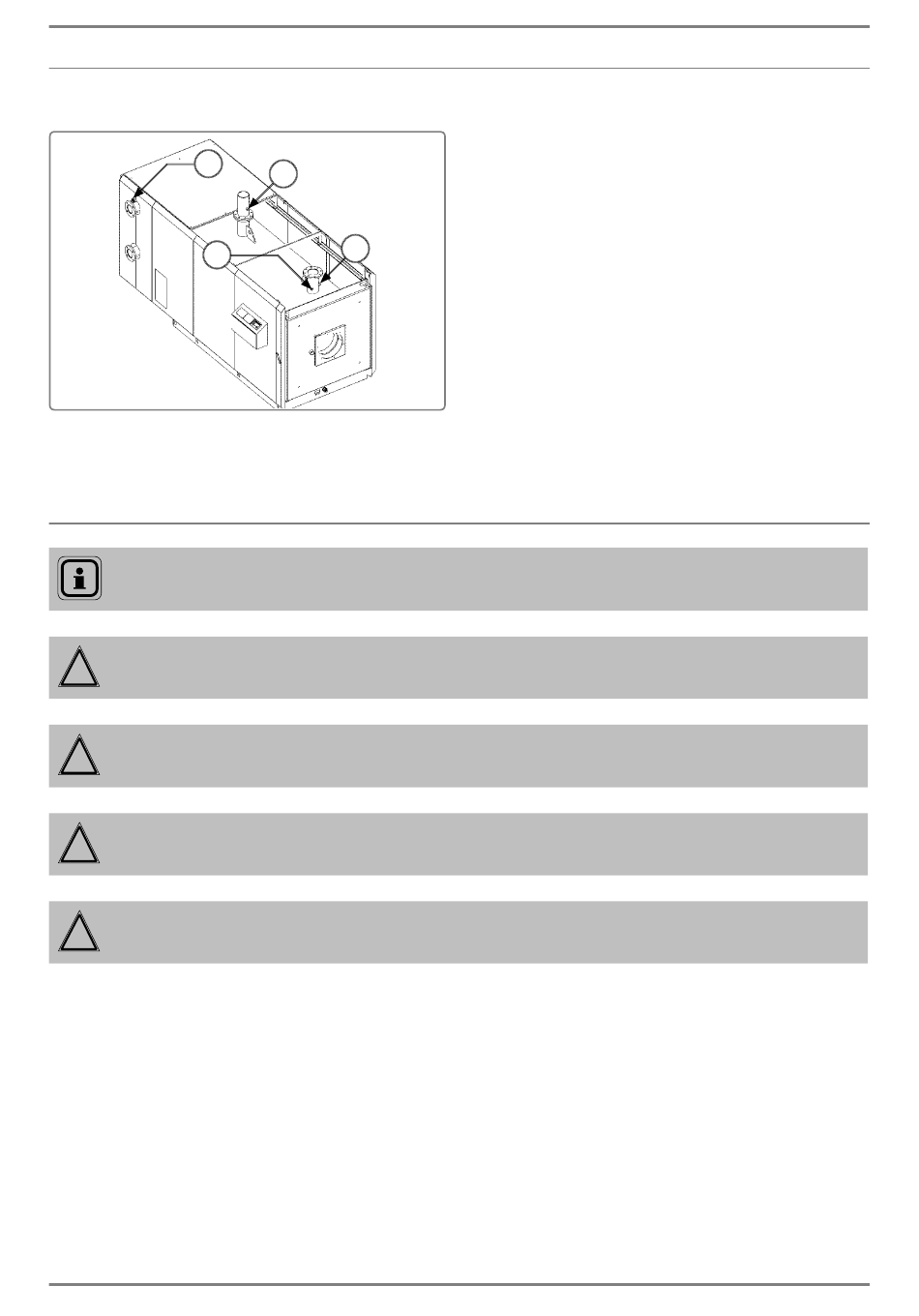

figure 15 - LRK
3.3. Raccordement électrique
INFORMATION :
!
ATTENTION :
!
ATTENTION :
!
ATTENTION :
!
ATTENTION :
Page 16 / 76
3
1
Le schéma électrique est joint au tableau de commande. Il est collé sous
le couvercle de celui-ci.
Ne pas tirer sur les câbles électriques et les éloigner des sources de chaleur
N'effectuer les branchements électriques, en particulier le branchement
au secteur, qu'après avoir exécuté tous les autres travaux de montage et
d'installation.
Les installations effectuées par le client (canaux de câbles, conduites de gaz
ou de fioul, etc.) ne doivent pas être fixées à la jaquette de la chaudière !
Le tableau de commande doit être monté et installé à l'endroit prévu sur la
chaudière.
Placement des sondes
F4: Thermostat de sécurité
1
F5: Thermostat de régulation
2
B2: Sonde chaudière (QAZ36)
Thermomètre
B7: Sonde de retour (sonde à plongeur,
3
QAZ36) à commander en accessoire.
Non fournie
commande.
4 S11: RT Thermostat du récupérateur (non
inclu dans la fourniture du tableau de
commande).
avec le tableau de
