NAVISTEM B2000 - Installation, Utilisation et Entretien
1 ou 2 sondes
A
A
B
•
•
•
!
DANGER :
!
ATTENTION :
3.2.2. LRP NT plus - LRP
2
1
figure 11 - LRPNT Plus
Page 14 / 76
3 sondes
B
B

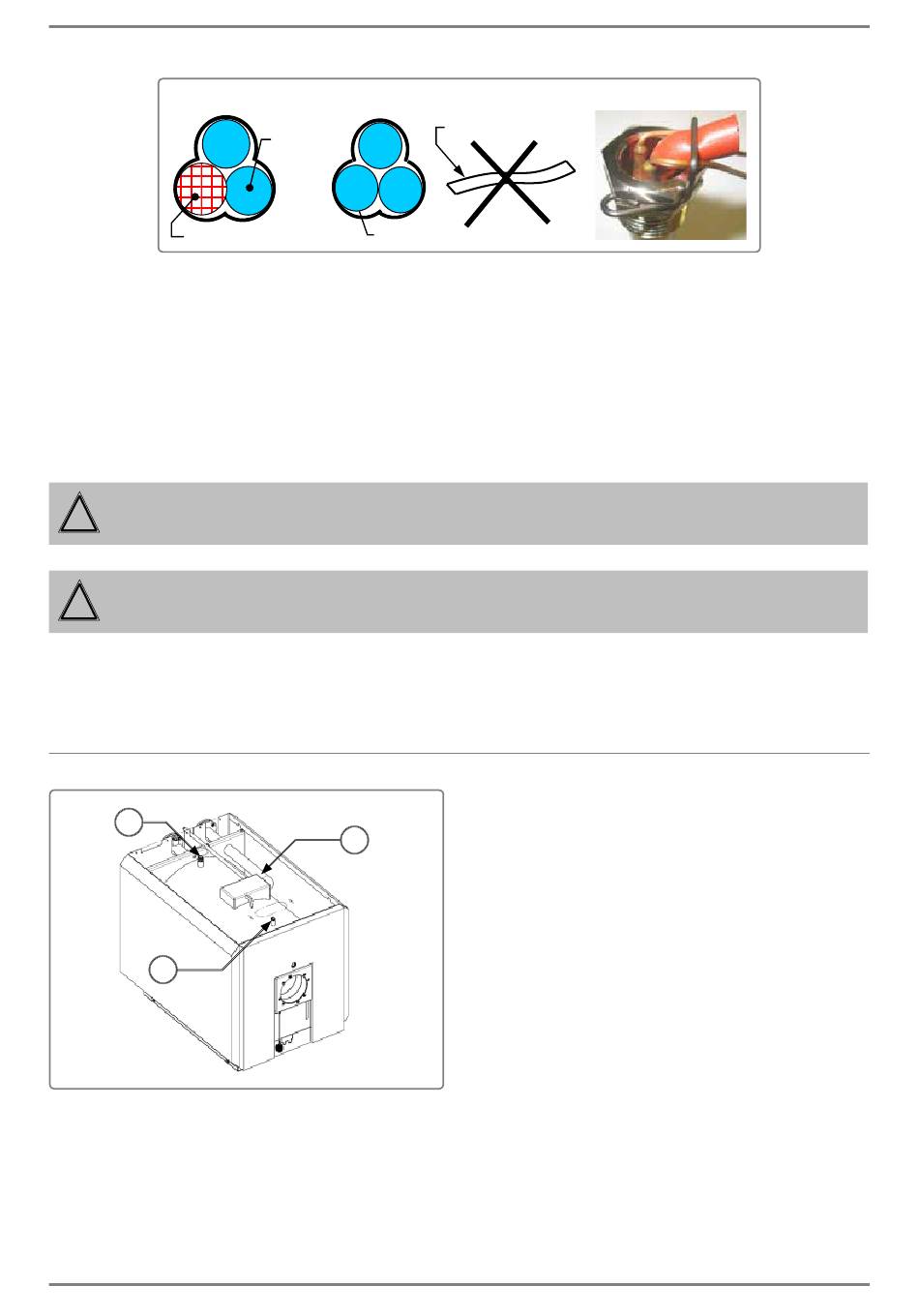

figure 10 - Mise en place des sondes
: Joint mousse Ø 8 mm
: Sonde
Pour obtenir une mesure de température sans erreur, introduire les sondes avec
le joint mousse Ø 8 mm.
Le rayon de courbure minimum des capillaires est de 5 mm.
Après l'installation, bloquer les sondes avec l'agrafe incluse dans l'ensemble de
livraison du doigt de gant.
Ne pas remplir d'huile les tubes de protection. Ne pas utiliser de pâte
thermoconductrice ou des produits similaires.
Ne pas endommager ou détériorer les capillaires lors du montage.
3
A
Placement des sondes
F4 : Thermostat de sécurité
1
F5 : Thermostat de régulation
2
B2: Sonde chaudière (QAZ36)
Thermomètre
B7: Sonde de retour (sonde d'applique,
3
QAD36)
