6.2.1
Exemples d'application
Pour le rinçage, tenez compte des chap. 6.2.2 à 6.2.4 et
de la notice jointe à la station de remplissage.
1. Application - Système standard avec échangeur thermique
dans le ballon Ø DN 25
Les illustrations des chap. 6.2.2 à 6.2.3 représentent le rinçage d'un
système standard.
6720644675.01-2.ST

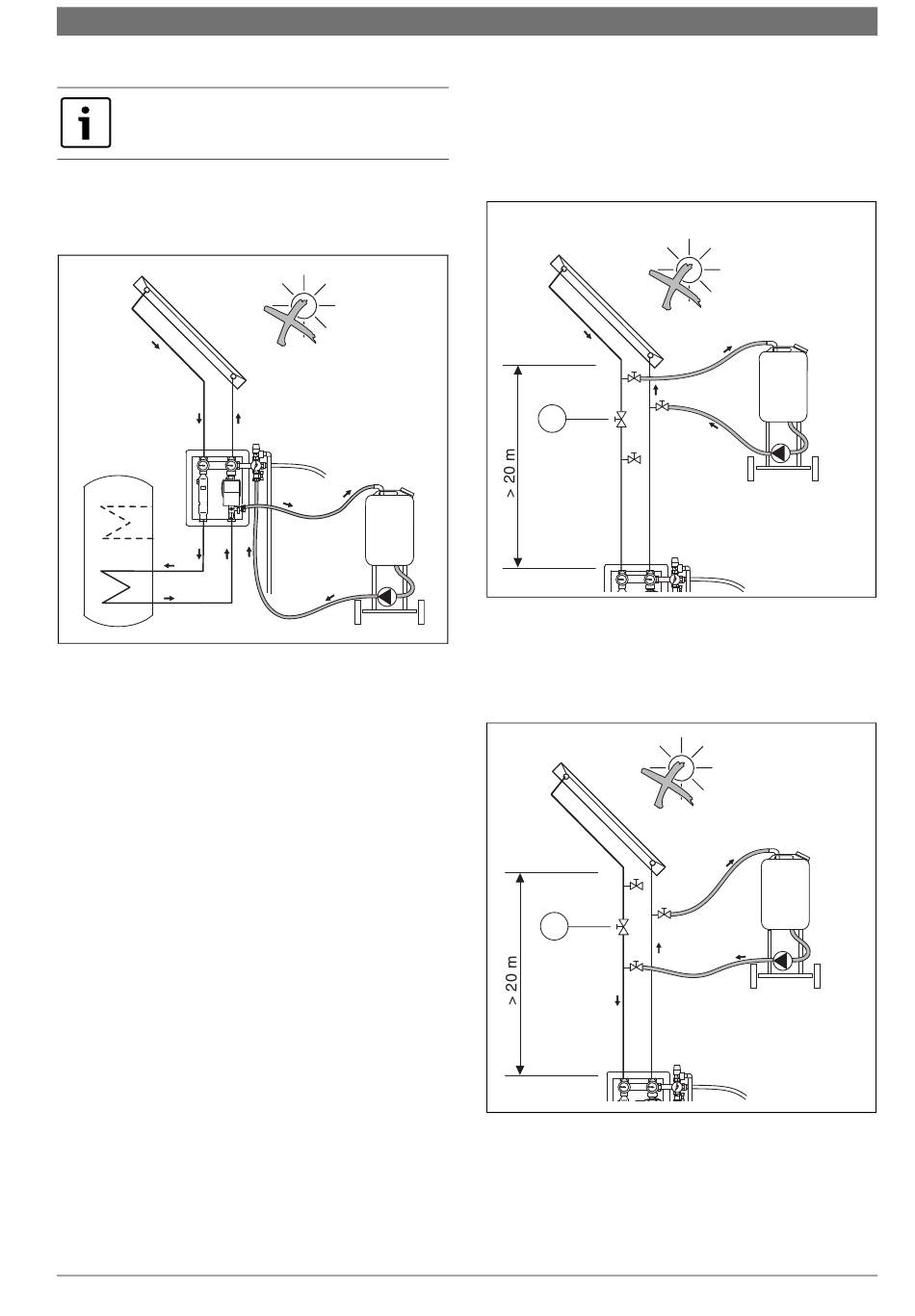

Fig. 21 Rinçage d'un système standard
AGS10-2
2. Application - Hauteurs d'installation à partir de 20 m
Pour les hauteurs d'installations supérieures à 20 m entre le groupe de
transfert et le champ de capteurs, nous recommandons de prévoir un
dispositif de remplissage et de rinçage dans la zone du champ de cap-
teurs. Ce dispositif comprend une robinetterie d'arrêt sur le départ, un
robinet de remplissage et de vidange avant et après la robinetterie
d'arrêt et un robinet de remplissage et de vidange sur le retour.
B
1
A
Fig. 22 Rincer la partie supérieure de l'installation
[1]
Robinetterie d'arrêt (côté chantier)
[A]
Robinet de remplissage et de vidange pour rincer la partie
inférieure de l'installation (côté chantier)
[B]
Robinet de remplissage et de vidange pour rincer la partie
supérieure de l'installation (côté chantier)
B
1
A
Fig. 23 Rincer la partie inférieure de l'installation
Mise en service | 13
6720801165.21-2.ST
6720801165.02-2.ST
6 720 811 259 (2022/07)
