Montage de la commande
d'orientation de l'éjecteur
1. Introduisez la vis de carrossier de 2,5 cm (1 pouce) dans
le trou de montage du support de la vis sans fin (Fig. 8).
1
2

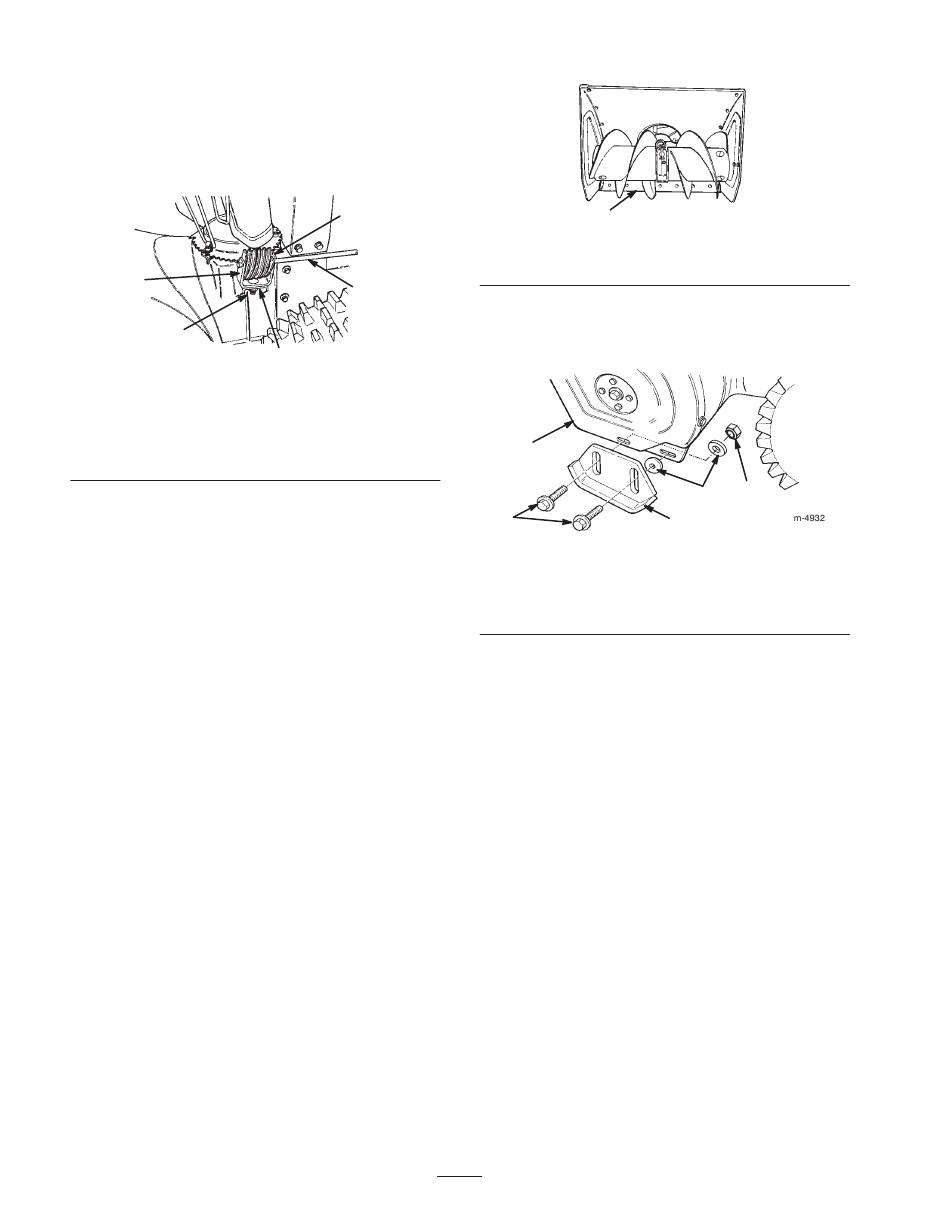

Figure 8
1. Support de vis sans fin
2. Vis de carrossier, rondelle
plate et contre-écrou
3. Bride de montage
2. Placez la vis sans fin dans le support, alignez les trous
et introduisez la tige de commande d'orientation de
l'éjecteur dans le support et la vis sans fin (Fig. 8).
3. Montez la vis sans fin et le support sur la bride, sans
serrer, à l'aide d'une vis de carrossier, d'une rondelle
plate et d'un contre-écrou (Fig. 8).
4. Glissez la vis sans fin dans les dents de la couronne de
l'éjecteur et serrez le contre-écrou.
5. Actionnez la commande d'orientation de l'éjecteur. Si
elle est trop dure, appliquez une fine couche de graisse
sur la vis sans fin et déplacez légèrement cette dernière
vers l'extérieur si elle est trop serrée ; déplacez-la vers
l'intérieur si elle a trop de jeu.

Pose des patins

1. Vérifiez la pression de gonflage des pneus (voir
Contrôle de la pression des pneus, page 15).
2. Placez la déneigeuse sur une surface plane et horizontale et
vérifiez si la lame racleuse (Fig. 9) est bien parallèle au sol.
Si ce n'est pas le cas, ajustez la position de la lame racleuse
(voir Réglage des patins et de la lame racleuse, page 22).
5
4
170
3
4. Tige de commande
d'orientation de l'éjecteur
5. Vis sans fin
12
1
Figure 9
1. Lame racleuse
3. Retirez les deux boulons à collerette et les deux
rondelles plates qui fixent chaque extrémité de la lame
racleuse aux plaques latérales (Fig. 10).
1
2
Figure 10
1. Plaque latérale (2)
2. Boulons à collerette (4)
3. Patin (2)
4. Introduisez un boulon à collerette dans la fente arrière
de chaque patin.
5. Introduisez une rondelle entre chaque patin et plaque
latérale (Fig. 10). Ne serrez pas les boulons.
6. Introduisez un boulon à collerette dans la fente avant de
chaque patin et plaque latérale.
7. Introduisez une rondelle et un contre-écrou derrière (à
l'intérieur de) la plaque latérale (Fig. 10). Ne serrez
pas les boulons.
Remarque : Les points suivants décrivent la procédure de
réglage des patins pour l'utilisation sur des surfaces revêtues.
Pour l'utilisation sur gravier ou cailloux, reportez-vous à la
rubrique Réglage des patins et de la lame racleuse, page 22.
171
5
4
3
4. Rondelles plates (4)
5. Contre-écrou (2)
