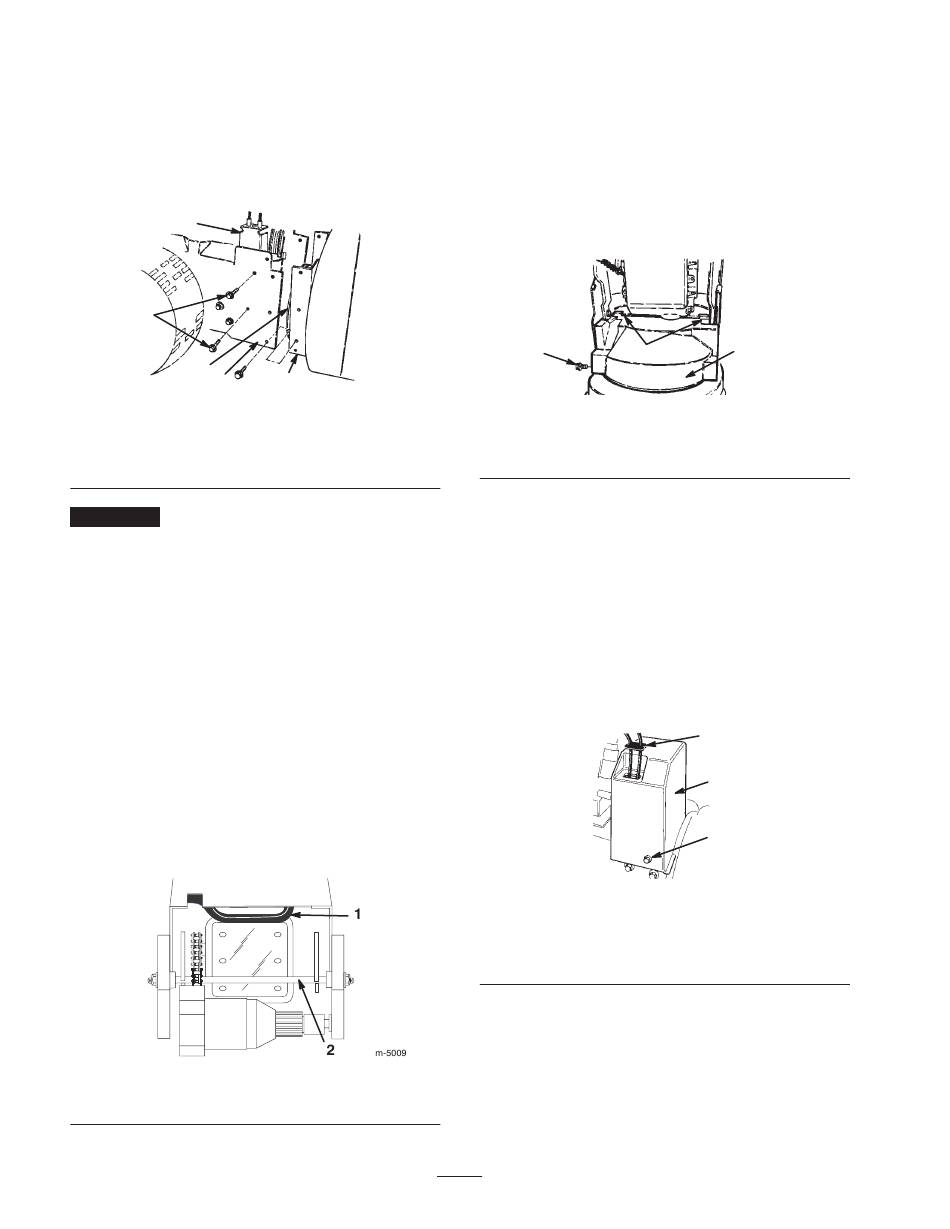

Montage Du Carter De Tarière/Turbine - Toro Power Shift 924 Manuel De L'utilisateur

Montage du carter de
tarière/turbine
1. Enlevez les deux boulons à collerette qui fixent
l'ensemble poulie de tension au bâti du moteur et
déposez l'ensemble poulie de tension (Fig. 2).
1
2
3
4
Figure 2
1. Ensemble poulies de
tension
2. Boulons à collerette
Important
Déposez l'ensemble poulies de tension pour
éviter de l'endommager.
2. Placez les trous du carter de tarière/turbine en face des
trous du bâti du moteur (Fig. 2).
3. Acheminez la courroie de tarière/turbine autour de la
poulie de turbine (Fig. 2).
4. Fixez le carter de tarière/turbine sur le bâti du moteur
avec six boulons à collerette de 3/4 pouce.
5. Montez l'ensemble poulies de tension en alignant les
poulies avec les courroies (Fig. 2 et 31).
6. Basculez la déneigeuse sur l'avant du carter de
tarière/turbine et bloquez-la en position.
7. Placez les roues en position arrière. Reportez-vous à la
section Utilisation du Power Shift, page 18.
8. Poussez le bras de verrouillage pour débloquer l'essieu
(Fig. 3).
Figure 3
1. Bras de verrouillage
5
163
3. Poulie de turbine
4. Bâti du moteur
5. Carter de tarière
2. Tige de verrouillage
10
9. Tirez l'essieu vers le haut tout en maintenant le bras de
verrouillage à l'intérieur (Fig. 3).
10. Continuez de tirer l'essieu vers le haut jusqu'à ce que la
tige de verrouillage s'enclenche en position bloquée
(Fig. 3).
11. Montez le couvercle de courroie inférieur sur le dessous
du carter de tarière/turbine et sur le bâti du moteur à
l'aide de deux boulons à collerette de 1/2 pouce (Fig. 4).
1
2
Figure 4
1. Boulon à collerette (2)
2. Pattes de montage
Remarque : Placez les pattes de montage du couvercle
de courroie à l'arrière du longeron du bâti du moteur.
12. Ramenez l'essieu à sa position d'origine.
13. Abaissez la déneigeuse sur les roues.
14. Vérifiez le réglage du câble de turbine (voir les points 4
à 8 de la rubrique Réglage de la courroie d'entraînement
de tarière/turbine, page 23.
15. Montez le couvercle de courroie supérieur sur le bâti du
moteur à l'aide de trois boulons à collerette de 1/2 pouce
(Fig. 4).
Figure 5
1. Protection de câble
2. Couvercle de courroie
supérieur
16. Enfilez la protection sur les câbles et dans l'orifice du
couvercle de courroie (Fig. 5).
3
164
3. Couvercle de courroie
inférieur (vu du bas)
1
2
3
166
3. Boulon à collerette (3)
