CN1
SW1
TR1
TR2
L2
LD1: Led lampe témoin
LD2: Led poussoir "ouverture"
LD3: Led poussoir "fermeture"
LD4: Led stop
LD5: Led photocellule
LD6: Led sécurité
LD7: Led fin de course
LD8: Led fin de course
TR1: Réglage du temps de pause
TR2: Réglage du travail/ralentissement
SW1: Programmation des logiques
F1:
Fusible moteur 3.15 A retardé
F2:
Fusible logique 1 A retardé
Cod. 67410160
SEA S.r.l. Zona Ind.le S. Atto – Teramo – Italia
Sito Internet:
http://www.seateam.com
E-mail:
seacom@rgn.it

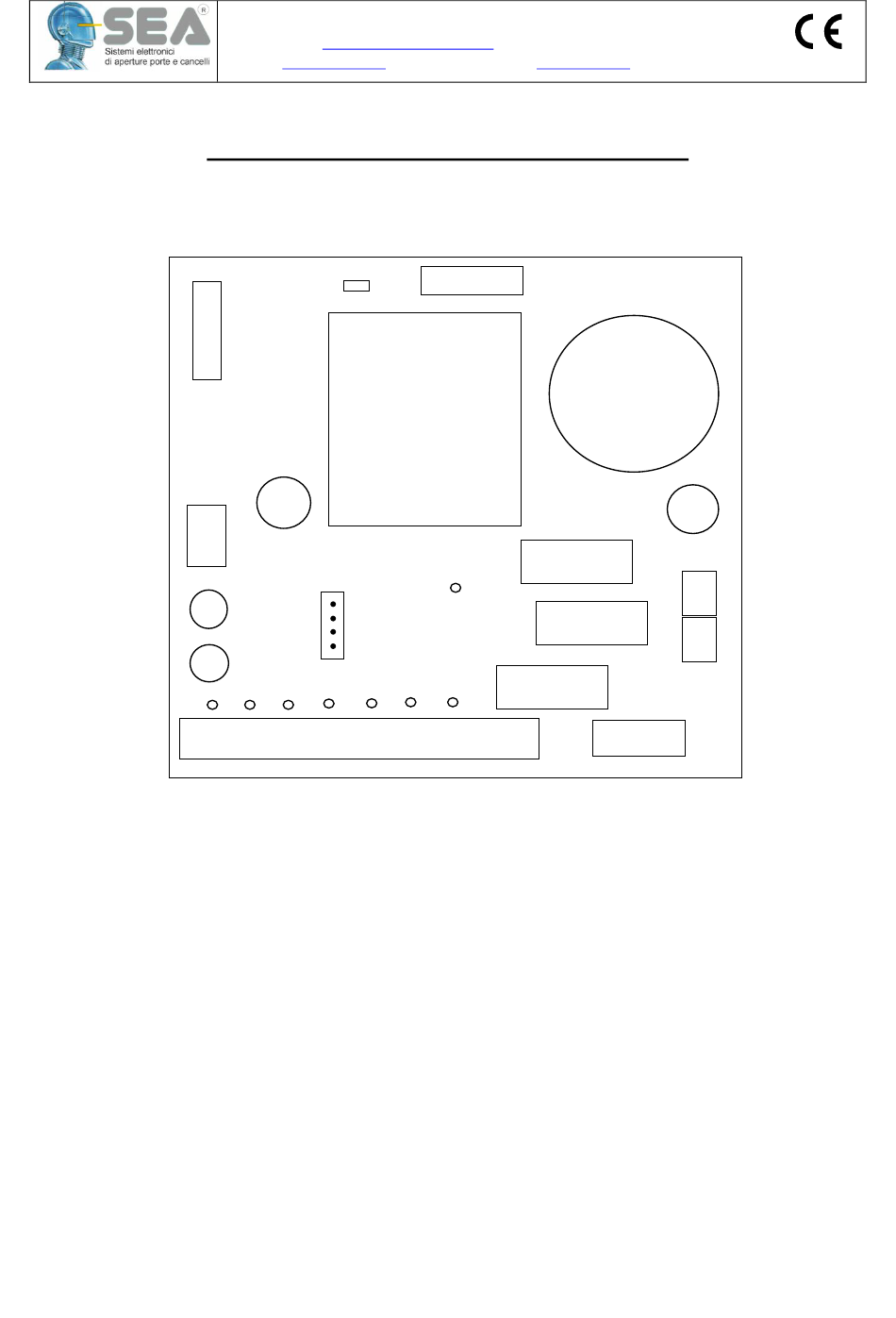

ARMOIRE DE GESTION AG/MPU/B4 – BR4
(cod. 23010005) - (cod. 23010015)
J1
F2
CN2
L3
L4
L5
L6
CN4
Rev. 05 , 09/2002
(Uff. Commerciale)
seatec@rgn.it
CN6
T1
L1
RL3
L7
L8

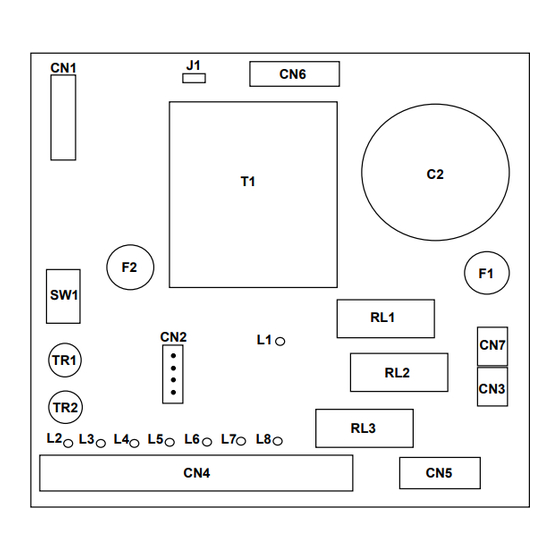

Transformateur d'alimentation 6VA
T1:
C2:
Condensateur moteur
CN1: Connecteur radio à greffe
CN2: Connecteur sonde thermique
CN3: Sortie Relais auxiliaire
CN4: Connecteur basse tension
CN5: Connecteur moteur
CN6: Connecteur photocellule/autotest
CN7: Connecteur haute tension
J1:
Strap commande de carte photocellule
Relais isolement de l'alimentation
RL1:
RL2:
Relais auxiliaire
RL3:
Relais direction
(Uff. Tecnico)
C2
F1
RL1
CN7
RL2
CN3
CN5
CN5
Pag. 1 di 5
