Sistemi Elettronici
Italiano
di Apertura Porte e Cancelli
International registered trademark n. 804888
English
Français
Español

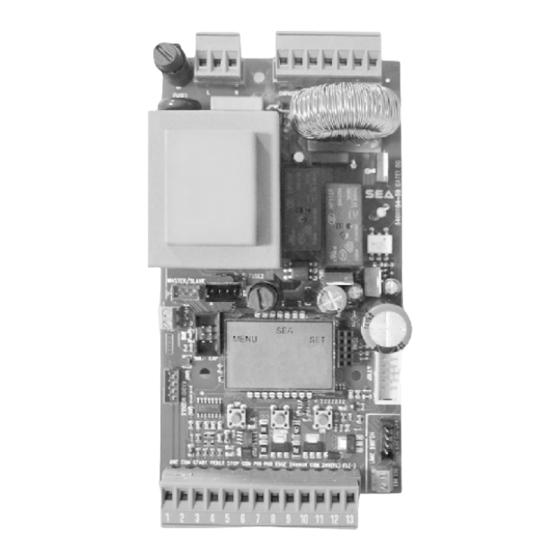

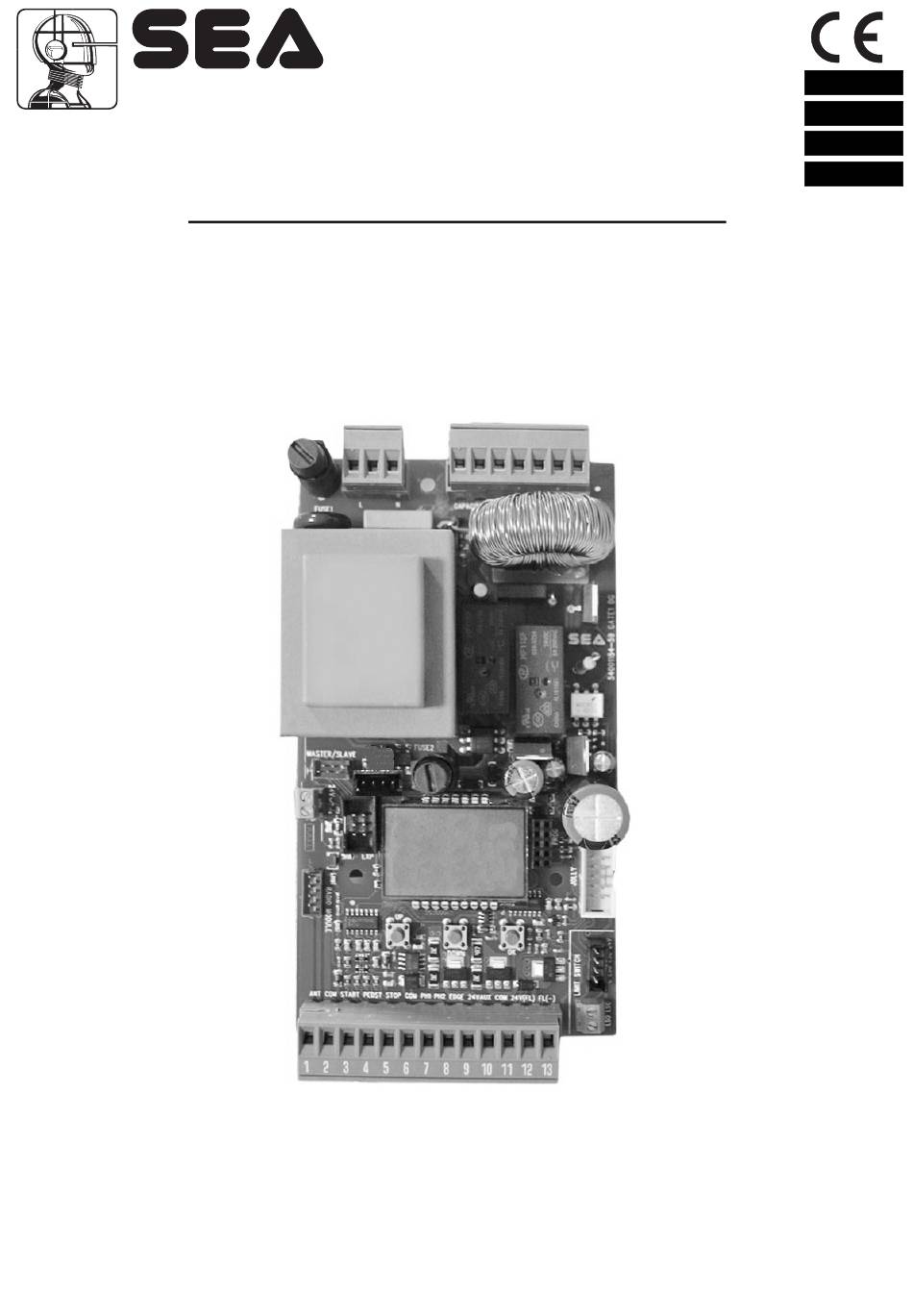

GATE 1 DG R2BF
CENTRALE DI COMANDO PER CANCELLI SCORREVOLI, BATTENTI, BARRIERE E PORTE DA GARAGE
CONTROL UNIT FOR SLIDING GATES, SWING GATES, BARRIERS AND GARAGE DOORS
ARMOIRE DE COMMANDE POUR PORTAILS COULISSANTS, BATTANTS, BARRIERES ET PORTES DE GARAGE
CENTRAL ELECTRÓNICA PARA CANCELAS CORREDIZAS, ABATIBLES, BARRERAS Y PUERTAS BASCULANTES
(Cod. 23001158)
SEA S.p.A.
Zona industriale 64020 S.ATTO Teramo - (ITALY)
Tel. +39 0861 588341 r.a. Fax +39 0861 588344
www.seateam.com
seacom@seateam.com
67410182
Rev.08 - 04/2016
Publicité
Table des Matières
Manuels Connexes pour SEA GATE 1 DG R2BF
Sommaire des Matières pour SEA GATE 1 DG R2BF
- Page 1 English Français Español GATE 1 DG R2BF CENTRALE DI COMANDO PER CANCELLI SCORREVOLI, BATTENTI, BARRIERE E PORTE DA GARAGE CONTROL UNIT FOR SLIDING GATES, SWING GATES, BARRIERS AND GARAGE DOORS ARMOIRE DE COMMANDE POUR PORTAILS COULISSANTS, BATTANTS, BARRIERES ET PORTES DE GARAGE CENTRAL ELECTRÓNICA PARA CANCELAS CORREDIZAS, ABATIBLES, BARRERAS Y PUERTAS BASCULANTES...
-
Page 2: Description Composants
® Français GATE 1 DG R2BF Sistemi Elettronici di Apertura Porte e Cancelli DESCRIPTION COMPOSANTS CARACTERISTIQUES TECHNIQUES Tension d'alimentation armoire: 230 Vac 50/60 Hz - 115Vac 50/60 Hz Absorption en attente: 30 mA Température ambiante: -20°C +50°C Caractéristies boîte pour extérieur: 183 X 238 X 120 - Ip55... -
Page 3: Connexions
® Français GATE 1 DG R2BF Sistemi Elettronici di Apertura Porte e Cancelli CONNEXIONS RADIO MODULE RF FIX (CNS) 24V (Rouge) Fin de course fermeture 1 (Jaune) 14 15 16 17 18 19 20 Connecteur Fin de course Ouverture 1 24Vac récepteur... - Page 4 ® Français GATE 1 DG R2BF Sistemi Elettronici di Apertura Porte e Cancelli PROGRAMMATION AUTOAPPRENTISSAGE RAPIDE Menu Verification des entrées - - - - - - DOWN DOWN Lancez la programmation rapide Autoapprentissage rapide commande de START par l’émetteur radio.
- Page 5 ® Français GATE 1 DG R2BF Sistemi Elettronici di Apertura Porte e Cancelli PROGRAMMATION QUICK START TOUCHES DE PROGRAMMATION MENU MENU LANGUAGE ITALIANO DOWN Sauter cette étape si vous souhaitez programmer une TX OK pour sortir du menu ou Appuyer sur...
- Page 6 ® Français GATE 1 DG R2BF Sistemi Elettronici di Apertura Porte e Cancelli TABLE DES FONCTIONS MENU GATE 1 DG R2BF Valeur Description Défaut MENU affichée Italiano Italien English Anglais Italiano 1 - LANGUAGE Français Français Español Espagnol Dutch Dutch...
-
Page 7: Autoapprentissage Temps De Travail
® Français GATE 1 DG R2BF Sistemi Elettronici di Apertura Porte e Cancelli AUTOAPPRENTISSAGE TEMPS DE TRAVAIL L'armoire est pré-réglée avec les positions par défaut, pour mettre en marche la centrale avec les réglages par DEFAUT il suffit d'appuyer simultanément sur les boutons UP et DOWN en même temps que vous allumez la carte, jusqu'à... -
Page 8: Logiques De Fonctionnement
® Français GATE 1 DG R2BF Sistemi Elettronici di Apertura Porte e Cancelli LOGIQUES DE FONCTIONNEMENT LOGIQUE AUTOMATIQUE Une pression sur la commande Start ouvre le portail. Une deuxième pression au cours de l'ouverture n'est pas acceptée. Une impulsion de start pendant la fermeture inverse le mouvement. -
Page 9: Menu Special
APPUYEZ SIMULTANÉMENT PENDANT 5 S POUR ACCÉDER OU QUITTER AU MENU SPÉCIAL DOWN TABLEAU DES FONCTIONS MENU SPÉCIAL GATE 1 DG R2BF Pour acceder au Menu Special se déplacer sur un des menus et appuyer au même temps sur UP et DOWN pendant 5 sec. Pour quitter le Menu Spécial appuyer END ou se déplacer sur un des menus et appuyer au même temps sur UP et DOWN pendant 5 sec. - Page 10 ® Français GATE 1 DG R2BF Sistemi Elettronici di Apertura Porte e Cancelli Valeur Description Défaut MENU SP affichée De désactivé à 50% de 59 - RALLENTISSEMENT Arret 50 la course OUVERTURE 1 De désactivé à 50% de 60 - RALLENTISSEMENT...
- Page 11 ® Français GATE 1 DG R2BF Sistemi Elettronici di Apertura Porte e Cancelli Valeur Description Défaut MENU SP affichée En cycle Seulement pendant le cycle 88 - LUMIERE DE Lumière de courtoisie COURTOISIE 1 240 réglée de 1s à 4min.
- Page 12 ® Français GATE 1 DG R2BF Sistemi Elettronici di Apertura Porte e Cancelli Valeur Description Défaut MENU SP affichée Fototest actif uniquement Photocellule1 sur Photo1 Fototest actif uniquement Photocellule2 sur Photo2 Fototest actif sur Photocellule1-2 Photo1 et Photo2 Arret Désactivé...
- Page 13 ® Français GATE 1 DG R2BF Sistemi Elettronici di Apertura Porte e Cancelli Valeur Description Défaut MENU SP affichée Contact normal N.C. Normal 100 - TRANCHE DE Tranche de sécurité active Normal SECURITE1 protégée avec une résistance de 8k2 Active en ouverture...
-
Page 14: Gestion Insertion Mot De Passe
Si vous avez oublié le mot de passe, l'unique manière pour débloquer l'armoire est de contacter le service après-vente SEA qui évaluera si fournir ou non la procédure de déblocage de l'armoire... -
Page 15: Menu Verification Entrées
SEAG Photocellule 1 Tranche Photocellule 2 DOWN TABLEAU MENU DES FONCTIONS VERIFICATION DES ENTRÉES GATE 1 DG R2BF Pour accéder au Menu V erification entrées tenir appuyé OK pendant 5 secondes. Description Description MENU Le contact doit être N.O. Si le paramètre set s'allume en actionnant la START commande relative sur le display, l'entrée résulte fonctionnante. - Page 16 ® Français GATE 1 DG R2BF Sistemi Elettronici di Apertura Porte e Cancelli AUTOAPPRENTISSAGE COMMANDE RADIO AVEC RECEPTEUR UNI SUR L’ARMOIRE ATTENTION: Exécuter la programmation des émetteurs radio avant la connexion de l’antenne et insérer le récepteur dans le connecteur spécial CMR (si disponible) avec armoire éteinte.
-
Page 17: Autoapprentissage Commande Radio Avec Recepteur Rf Fix Sur L'armoire
® Français GATE 1 DG R2BF Sistemi Elettronici di Apertura Porte e Cancelli AUTOAPPRENTISSAGE COMMANDE RADIO AVEC RECEPTEUR RF FIX SUR L’ARMOIRE ATTENTION: Exécuter la programmation des émetteurs radio avant la connexion de l’antenne et insérer le récepteur dans le connecteur spécial CNS (si disponible) avec armoire éteinte. - Page 18 ® Français GATE 1 DG R2BF Sistemi Elettronici di Apertura Porte e Cancelli START - STOP - START PIETON - ANTENNE - PHOTOCELLULE Photocellule 1 et Photocellule 2 Connexion NB: Si les photocellules ne sont pas branchées il n’est pas nécessaire de faire un pont entre les borniers (6 et 7 et/ou 6 et 8 de CN1).
-
Page 19: Encodeur Ou Gestion Amperometrique
® Français GATE 1 DG R2BF Sistemi Elettronici di Apertura Porte e Cancelli ENCODEUR OU GESTION AMPEROMETRIQUE DISPOSITIF AMPEROMETRIQUE POUR MOTEURS ELECTROMECANIQUES Cette armoire est équipée d'un système de détection d'obstacle fonctionnant uniquement avec des moteurs électromécaniques. qui permet d'avoir l’inversion sur obstacle et la détection automatique des butées. - Page 20 ® Français GATE 1 DG R2BF Sistemi Elettronici di Apertura Porte e Cancelli LUMIÈRE DE COURTOISIE, MOTEUR, CONDENSATEUR, ALIMENTATION LUMIÈRE DE COURTOISIE 14 15 16 17 18 19 20 Lumière de courtoisie qui peut être temporisée de 0 à 4 min...
-
Page 21: Fonction Master-Slave
® Français GATE 1 DG R2BF Sistemi Elettronici di Apertura Porte e Cancelli FONCTION MASTER-SLAVE Pour configurer une installation avec deux moteurs en fonctionnement MAITRE-ESCLAVE il est conseillé de suivre la procédure suivante: 1) Configurer les deux moteurs comme si il y avait deux installations indépendantes, en vérifiant le bon... -
Page 22: Connexions Module Triphasé
GATE 1 DG R2BF Sistemi Elettronici di Apertura Porte e Cancelli CONNEXIONS MODULE TRIPHASÉ Connecteur connexion moteur armoire électronique (230V) 23001158 (GATE 1 DG R2BF) Connecteur d’alimentation 14 15 16 17 18 19 20 armoire électronique (230V) 23001158 (GATE 1 DG R2BF) Moteur Triphasé... -
Page 23: Solution Des Problemes
Pour la garantie voir les Conditions de Vente reportées dans la liste de prix officielle SEA. SEA se réserve le droit d'apporter des modifications ou des variations si la société l'estime nécessaire à ses propres produits et/ou au présent manuel sans notification préalable. - Page 24 The recognized defects, whatever their nature, shall not produce any responsibility and/or damage claim on the part of the Buyer against SEA. The guarantee is in no case recognized if changes are made to the goods, or in the case of improper use, or in the case of tampering or improper assembly, or if the label affixed by the manufacturer has been removed including the SEA registered trademark No.
- Page 25 14. Transit through the leaves is allowed only when the gate is fully open. 15. The User must not attempt to repair or to take direct action on the system and must solely contact qualified SEA personnel or SEA service centers. User can apply only the manual function of emergency.
- Page 26 3. Este producto fue diseñado y construido exclusivamente para el uso especificado en esta documentación. Cualquier otro uso no expresamente indicado puede afectar la integridad del producto y ser una fuente de peligro. El uso inadecuado es también causa de anulación de la garantía. SEA S.p.A. se exime de toda responsabilidad causadas por uso inapropiado o diferente de aquel para el que el sistema automatizado fue producido.
- Page 27 International registered trademark n. 804888 Dichiarazione di conformità Declaration of Conformity La SEA S.p.A. dichiara che, con l’installazione degli adeguati dispositivi di sicurezza e di filtraggio disturbi, il prodotto: SEA S.p.A. declares that by installing the appropriate safety equipment and noise filtering the product:...
- Page 28 ® Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 SEA S.p.A. Zona industriale 64020 S.ATTO Teramo - (ITALY) Tel. +39 0861 588341 r.a. Fax +39 0861 588344 www.seateam.com seacom@seateam.com...
