4. Poussez l'axe de pivot dans le bras pivotant
avant. Installez les cales (comme à l'origine)
et les entretoises restantes sur l'axe de pivot.
Fixez l'ensemble avec le chapeau de tension.
5. Enlevez la goupille fendue et l'axe de chape qui
fixent les chaînes de hauteur de coupe à l'arrière
du plateau de coupe
1. Chaîne de hauteur de
coupe
6. Montez les chaînes de hauteur de coupe dans
le trou correspondant à la hauteur de coupe
voulue (Figure 21) à l'aide de l'axe de chape et
de la goupille fendue.
Remarque:
Lorsque vous utilisez les hauteurs
de coupe 25 mm, 38 mm ou parfois 51 mm,
montez les patins et les roues de jauge à la
position la plus élevée.
Plateaux de coupe latéraux
Pour régler la hauteur de coupe des plateaux latéraux,
ajoutez ou enlevez un nombre égal d'entretoises sur
les fourches des roues pivotantes, placez les essieux
des roues pivotantes dans les trous de hauteur de
coupe supérieurs ou inférieurs des fourches et fixez
les bras de pivot dans les trous du support de la
hauteur de coupe sélectionnée.
1. Placez les essieux des roues pivotantes dans
les mêmes trous sur toutes les fourches
(Figure 20).

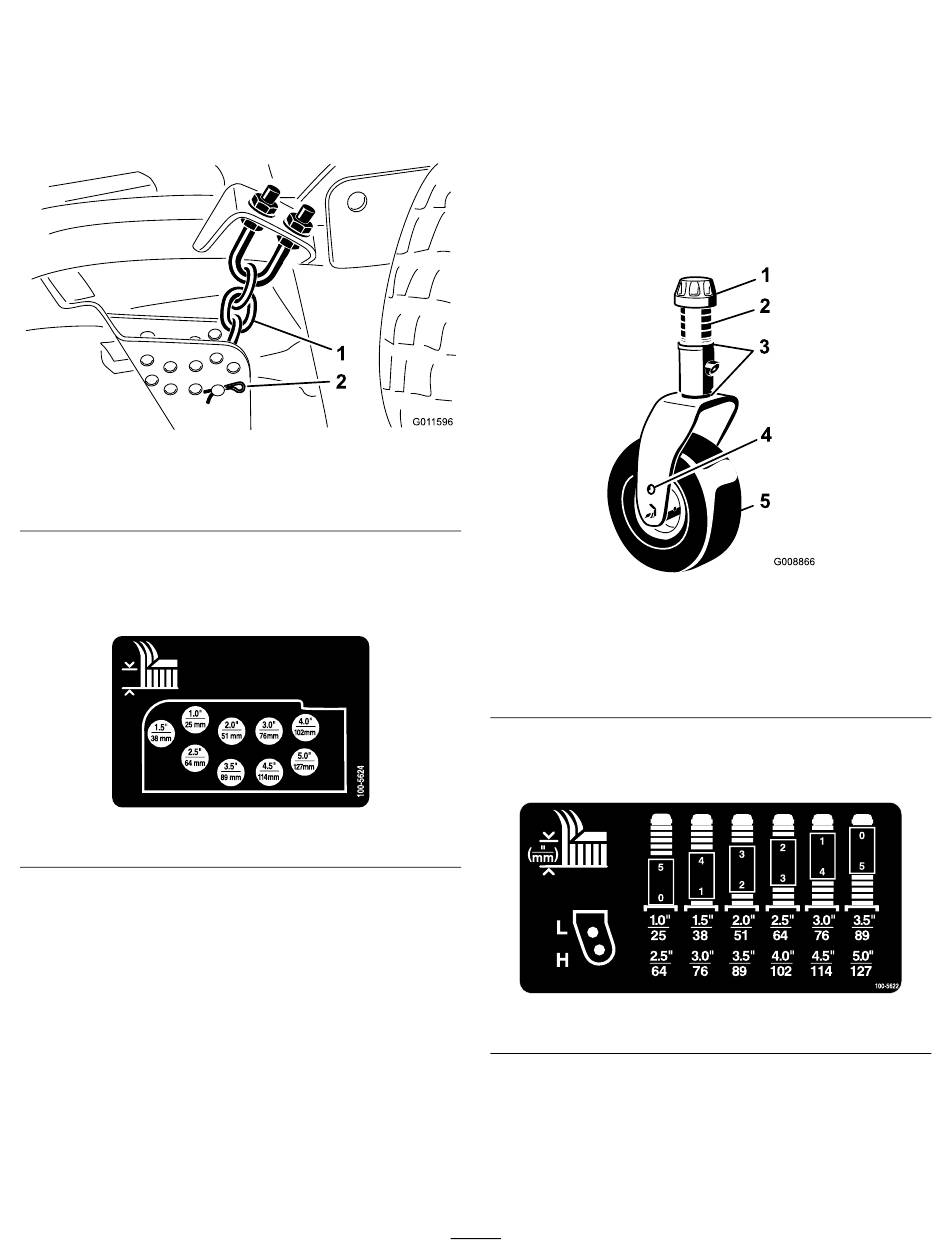

Figure 20
2. Goupille fendue et axe de
chape
Figure 21
22 et
pour la hauteur de coupe requise, reportez-vous
au tableau suivant.
2. Enlevez le chapeau de tension de l'axe de pivot
(Figure
Replacez les 2 cales (3 mm) sur l'axe de pivot
comme à l'origine. Ces cales sont nécessaires
pour que les plateaux de coupe soient
parfaitement de niveau sur toute la largeur.
Placez le nombre requis d'entretoises de 13 mm
sur l'axe de pivot pour obtenir la hauteur de
coupe voulue, puis ajoutez la rondelle.
g011596
1. Chapeau de tension
2. Entretoises
3. Cales
Pour déterminer les combinaisons d'entretoises
requises pour les différentes hauteurs de coupe,
reportez-vous au tableau suivant.
decal100-5624nc
3. Poussez l'axe de pivot dans le bras pivotant.
Installez les cales (comme à l'origine) et les
entretoises restantes sur l'axe de pivot. Fixez
l'ensemble avec le chapeau de tension.
4. Enlevez la goupille fendue et les axes de chape
(Figure des bras de pivot
34
Figure 24). Pour choisir les trous corrects
22) et sortez l'axe du bras pivotant.
Figure 22
4. Trou de montage
supérieur d'essieu
5. Roue pivotante
Figure 23
(Figure 24).
g008866
