Endress+Hauser Micropilot M FMR230 Information Technique page 46

46

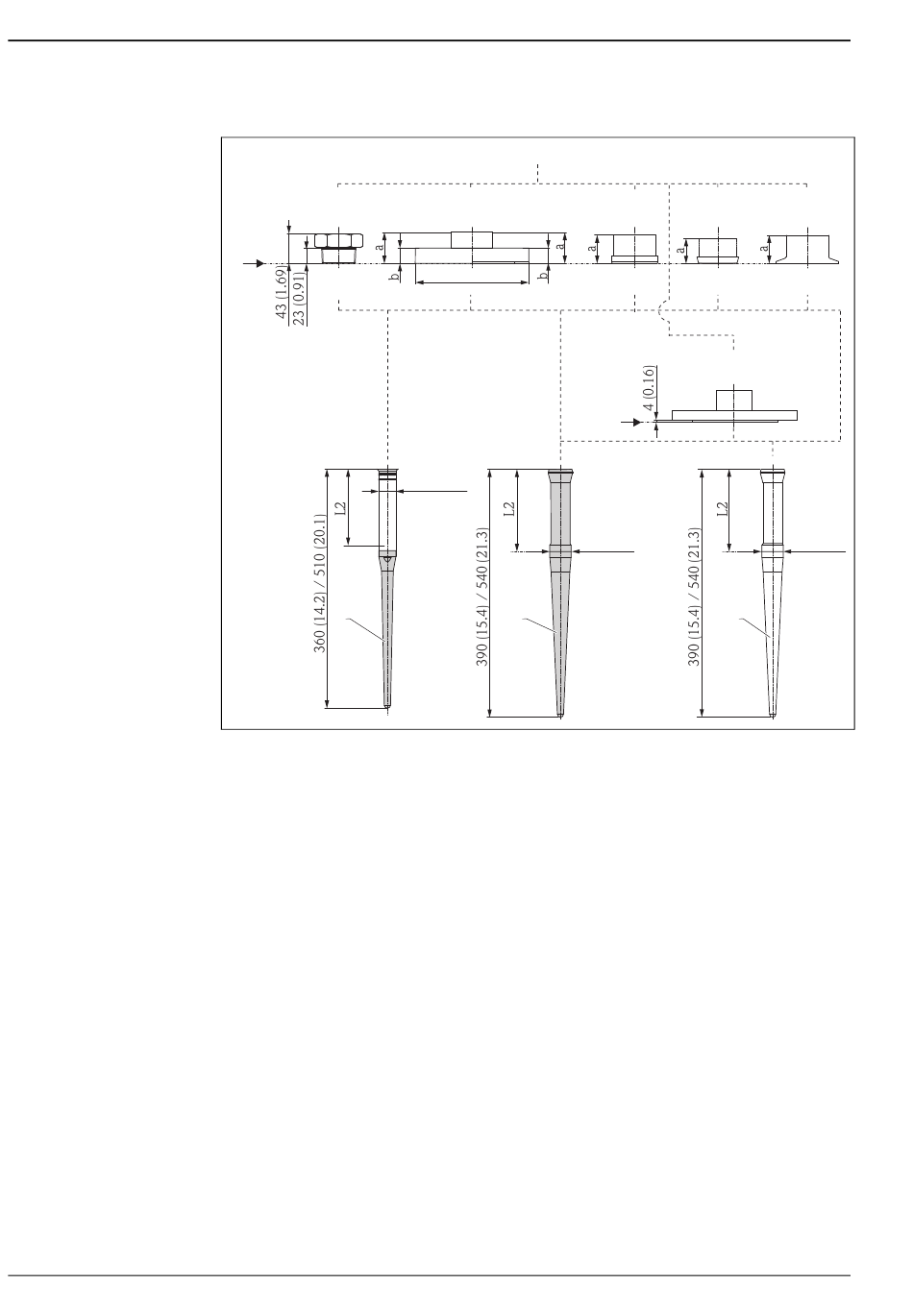

Micropilot M FMR231 - Raccord process et antenne
2
R
8
1 Boîtier F12/T12/F23
2 Raccord fileté R1½" ou 1½ NPT
3 Bride DN 50...150 ou équivalent
4 DN 50 aseptique DIN 11864-1 forme A avec joint torique pour tubes selon DIN 11850
5 DN 50 laitier DIN 11851
6 2"/3" Tri-Clamp ISO 2852)
7 Bride version plaquée
8 PPS, antistatique
9 PTFE, antistatique
10 PTFE, conforme FDA21 CFR177.1550 et USP<88> Class VI
(en combinaison avec DN 50 aseptique/laitier ou tri-clamp)
R Point de référence de la mesure
L2 Longueur inactive, correspond à la hauteur de piquage max. 100 mm (3.94 in), 250 mm (9.84 in)
1
3
øD
ø25 (0.98)
9
4 5
7
R
ø33 (1.3)
10
Endress+Hauser
Micropilot M
6
ø33 (1.3)
mm (in)
L00-FMR231xx-06-00-00-xx-000
