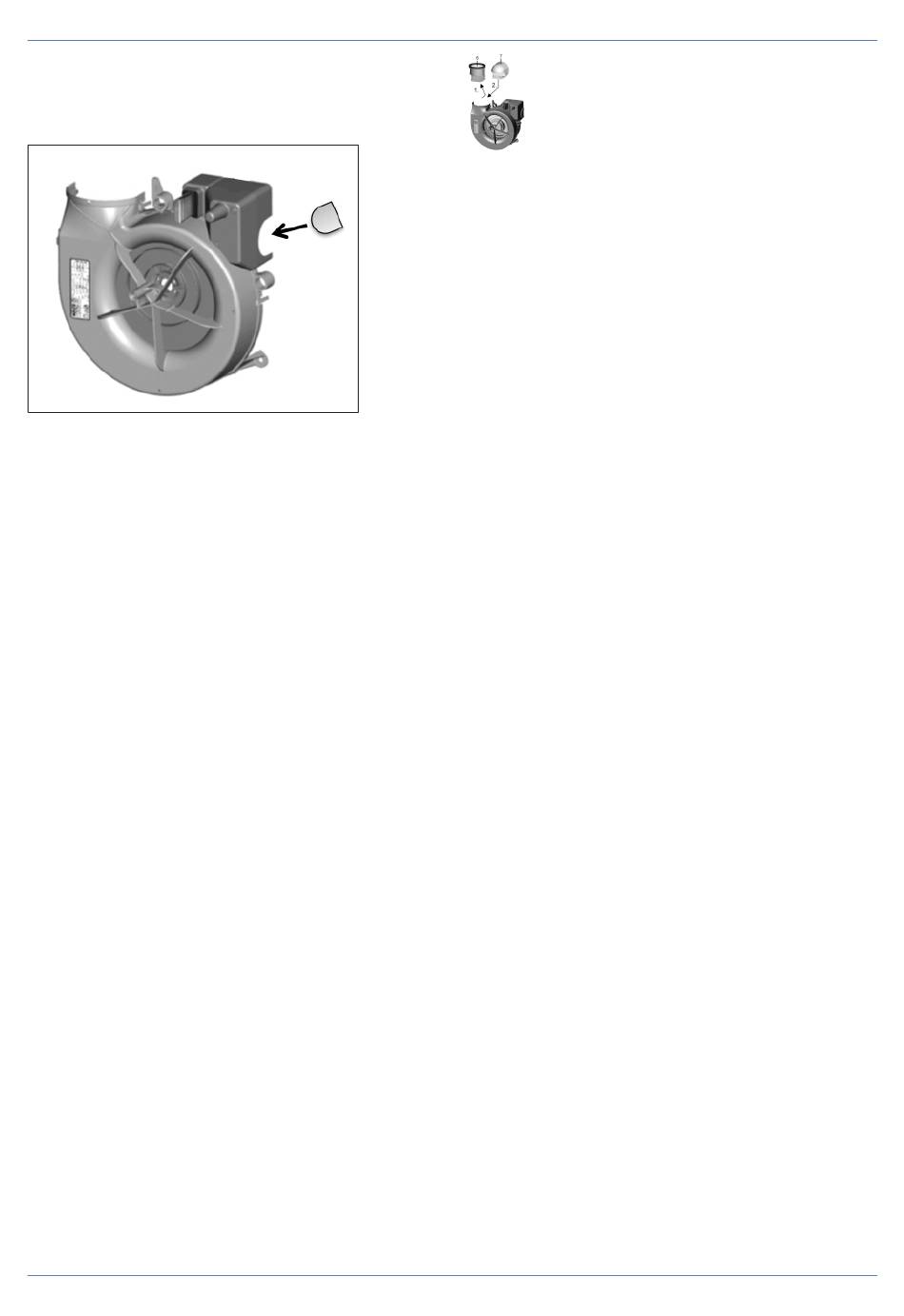

8.10 Montage du bouchon borgne
1. Monter l'insert de ventilateur avec les bou-
chons borgnes fournis.
8.11 Transformation d'adaptateur de
soufflage pour l'utilisation du boîtier
AP
ATTENTION En cas de montage erroné de
l'adaptateur de soufflage, le fonctionnement
de l'appareil est perturbé.
S'assurer que l'adaptateur épouse de manière
étanche le contour du boîtier.
1. Retirer avec précaution l'adaptateur de souf-
flage pour passage des 3 crochets d'arrêt sur
les côtés.
2. Enficher l'adaptateur de soufflage coudé fourni
sur l'insert de ventilateur jusqu'à ce que celui-
ci s'enclenche.
3. Vérifier le montage correct de l'adaptateur de
soufflage.
9 Montage du boîtier
9.1 Montage du boîtier ER GH
Non admissibles :
• Utilisation d'un ventilateur ER EC dans la salle
de bains ou le cabinet de toilette lorsque
d'autres pièces de l'habitation doivent être aé-
rées simultanément par le même appareil.
9.2 Consignes de montage
(aussi Prescriptions selon Agrément [} 12])
Boîtier AP sans dispositif de protection anti-in-
cendie.
Le montage est admissible dans les positions
d'installation suivantes :
• Montage mural : avec direction de soufflage
(raccord de soufflage) vers l'arrière. montage
directement sur le mur.
• Montage au plafond et sans faux plafond :
montage directement sur le plafond.
le matériel de fixation adéquat est à fournir par le
client.
Le volet de fermeture en plastique doit être
préparé en conséquence pour pouvoir assurer
l'étanchéité dans la position de montage : Pré-
paration du volet de fermeture [} 20].
Le boîtier doit être positionné sans déforma-
tion. Dans le cas contraire, l'insert de ventilateur
ne peut pas s'encliqueter correctement dans le
boîtier et le type de protection indiqué sur la
plaque signalétique ne peut plus être garanti.
9 Montage du boîtier
21
