8 Préparatifs de montage
5. Veiller à ce que le support soit bien adapté et
plan.
Compenser toutes les inégalités sur le mur
et le plafond afin pouvoir monter la boîtier
sans déformation. Autrement, il peut arri-
ver que l'insert de ventilateur ne puisse plus
être inséré dans le boîtier ou que le type de
protection indiqué sur la plaque signalé-
tique ne soit plus assuré.

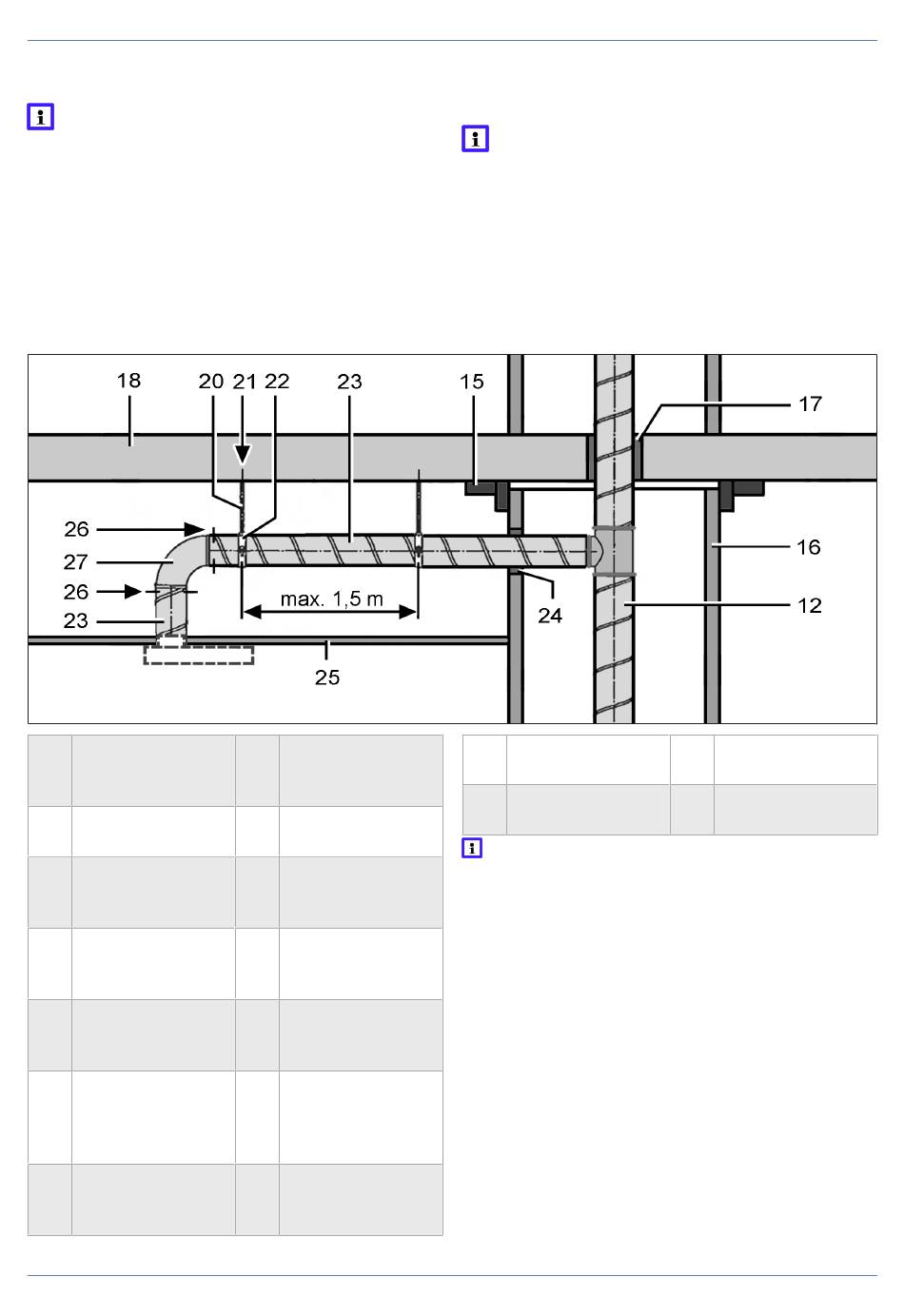

8.3.2 Préparatifs pour le montage au plafond ER-APB (avec protection anti-incendie)
(raccordement hors de la gaine)
12 Gaine principale
(tuyau agrafé en
acier)
16 Paroi de gaine
18 Plancher
21 Fixation de gaine
ronde
23 Tuyau agrafé en
acier
25 Faux plafond
27 Coude pour gaine
ronde en acier
14
15 Collerette de rac-
cordement
17 Scellement dans
le plafond
20 Tige filetée en
acier / Vis sans
tête
22 Collier de ser-
rage / Ruban per-
foré
24 Scellement ma-
çonnerie / Maté-
riau des plaques
26 Vis en acier ou ri-
vets aveugles en
acier (3 unités
respectivement)
27.
Cheville à per-
1
cussion / cheville
en acier
6. Monter une collerette de raccordement dans le
même matériau que la gaine F90 sur le pour-
tour de la gaine.
La collerette de raccordement sert à com-
penser la longueur des parois de gaine en
cas d'incendie.
7. Continuer avec le test de sécurité du dispositif
d'arrêt APB : Branchement électrique de l'ap-
pareil [} 23].
27.
Cheville à expan-
2
sion métallique
29 Vis de fixation
Maintenir un écart maximal de 1,5 m entre
les fixations de gaines rondes. Respecter impé-
rativement les consignes du montage : Prépa-
ratifs de montage [} 11].
28 Vis de fixation
avec écrou
30 Ruban perforé en
acier
