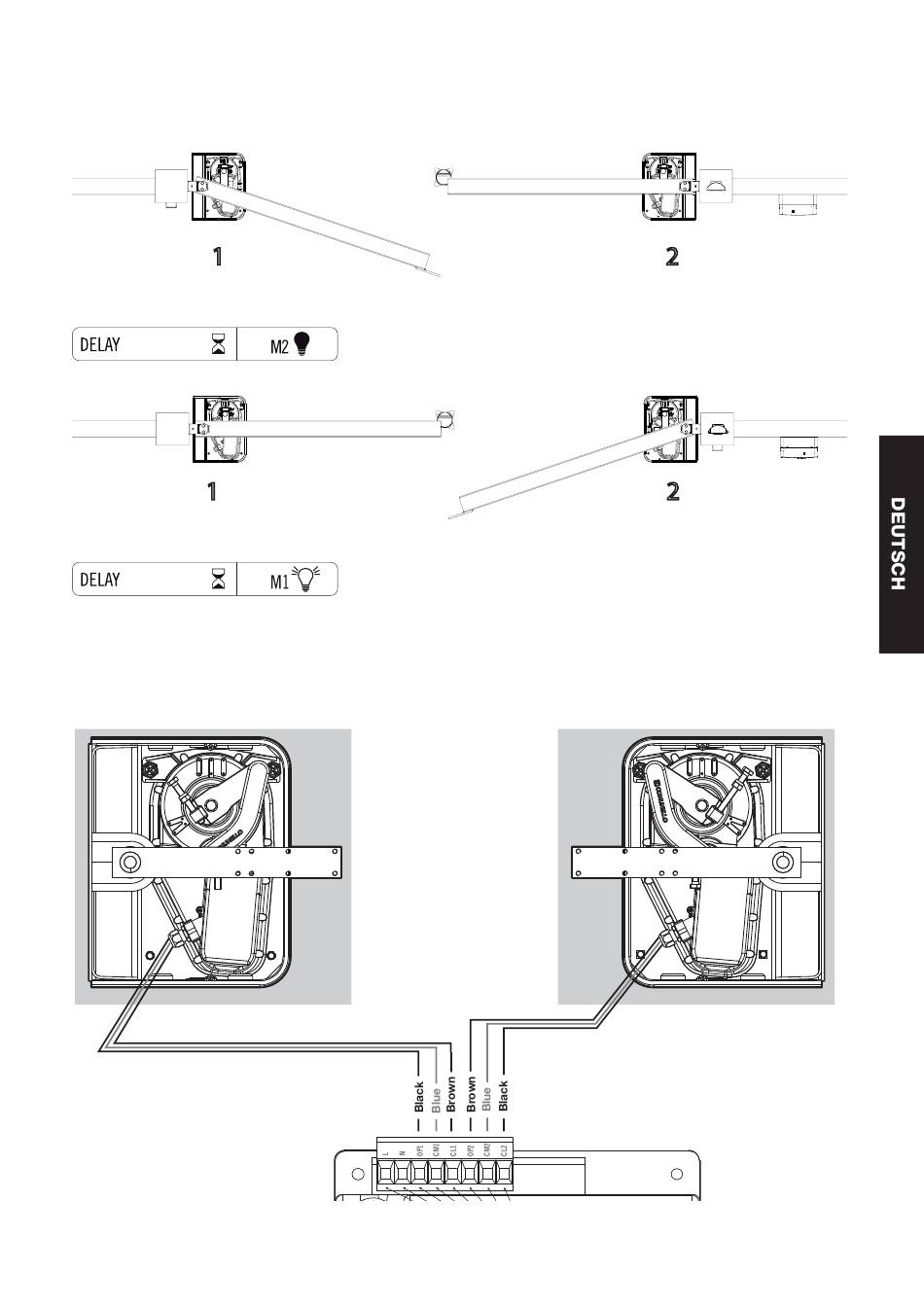

4.4 - EAGLE- Anschlussplan der Motoren
Konfiguration mit verzögerter Öffnung des MOTORS Nr. 2
1
Hauptmenü - LED L1 DELAY, LED AUSGESCHALTET = VERZÖGERUNG DES MOTORS NR. 2
Konfiguration mit verzögerter Öffnung des MOTORS Nr. 1
1
Hauptmenü - LED L1 DELAY, LED EINGESCHALTET = VERZÖGERUNG DES MOTORS NR. 1
Kabelanschluss der Motoren an das Steuergerät
Konfiguration mit HAUPTMOTOR LINKS und NEBENMOTOR RECHTS
MOTOR 1 mit Steueraggregat
OPEN / ÖFFNEN
mit OP1
GEMEINSAME LEITUNG mit CM1
CLOSED / SCHLIESSEN mit CL1
MOTOR 2 ohne Steueraggregat
OPEN / ÖFFNEN
GEMEINSAME LEITUNG mit CM2
CLOSED / SCHLIESSEN mit CL2
CN1
F1
2
2
mit OP2
COMUNELLO ®Copyright 2021 - All rights reserved
43
