Mesures de diode et de continuité
1. Insérer le fil d'essai noir dans le terminal négatif COM et le fil
d'essai rouge dans le terminal positif V.
2. Tourner le bouton de sélection en position Ω. Appuyer sur le bouton
MODE jusqu'à ce que l'indicateur de test de diode apparaisse à
l'écran.
3. Appuyer les sondes de test sur les diodes à tester. La tension
directe indiquera 0.4V à 0.7V. La tension inverse sera indiquée par
"OL". Les appareils ayant un court-circuit indiqueront presque 0mV
et un appareil ouvert indiquera "OL" sur les deux polarités. Pour
des tests de continuité, si la résistance est < 40Ω, un son sera
émis.
Mesures de capacité
1. Pour éviter les chocs électriques, déconnecter l'alimentation
de l'unité avant de la tester, et décharger tous les condensateurs
avant de prendre des mesures de capacité. Enlever les piles et
débrancher le cordon d'alimentation.
2. Mettre le bouton de sélection en position CAP.
3. Insérer le fil d'essai noir dans le terminal négatif COM et le fil
d'essai rouge dans le terminal positif V.
4. Placer les fil d'essais sur le condensateur à tester. Lire la valeur de
capacité sur l'écran.
4 Blue
3 Yellow
5 Red
3 Yellow
4 Blue
1-877-849-2127 | info@reedinstruments.com
sonde
rouge

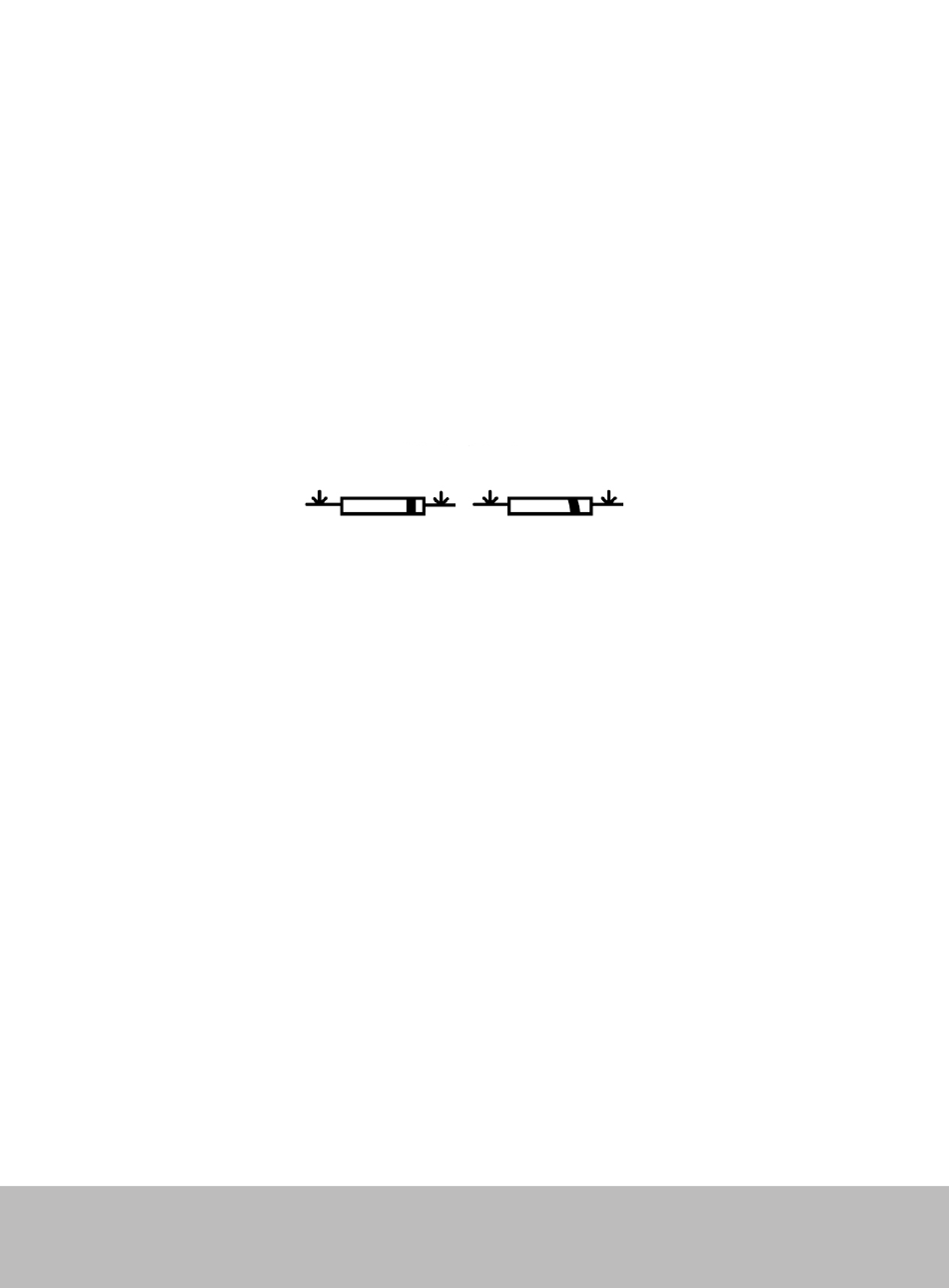

Avant de tester Inverser de tester
