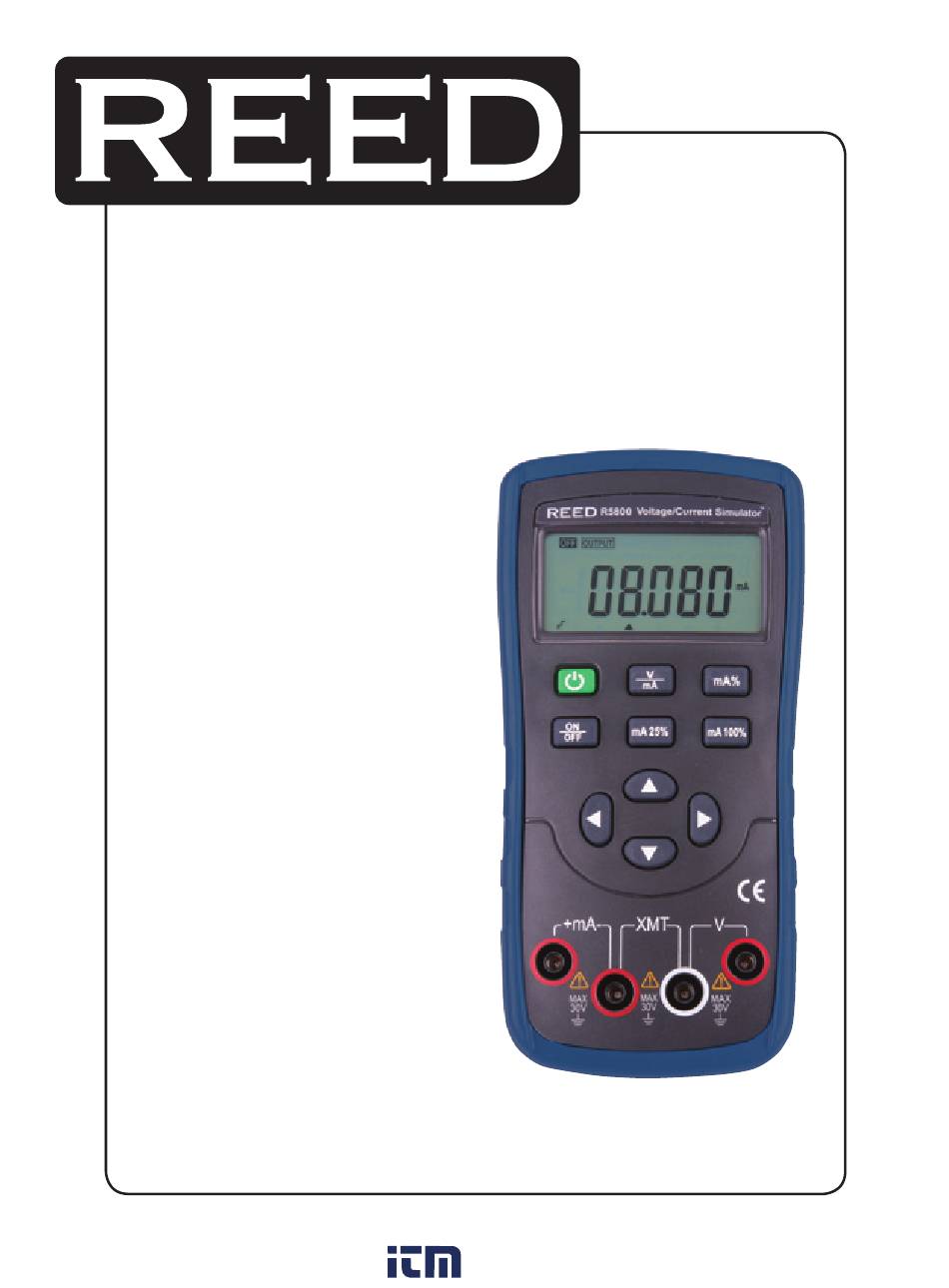

- Page 1 INSTR R5800 Modèle Calibrateur de tension/ courant INSTR Manuel d’utilisation 1.800.561.8187 information@itm.com www. .com...
-
Page 2: Table Des Matières
Sortie de l’émetteur en mode simulation (XMT) ........11 Étalonnage ....................12 Remplacement de la pile ................12 Pour service (réparations ou étalonnage) ou information sur ce produit ou tout autre produit REED, communiquez avec REED Instruments à l’adresse info@reedinstruments.com INSTRUMENTS 1.800.561.8187 information@itm.com... -
Page 3: Sécurité
• Si la compensation de température de jonction de référence automatique de l’instrument dévie de la précision mise au point pour ce produit ou tout autre produit REED, contactez REED Instruments à info@reedinstruments.com. Caractéristiques • Combinaison de la recherche de la tension et du courant • Affichage ACL 5 chiffres... -
Page 4: Spécifications
Spécifications Fonctions de sortie Gamme applicable de 18 à 28°C, dans l’année de l’étalonnage. Gamme de Sortie Gamme Résolution Précision Note sortie 0.05% de la Courant de 0.000 à valeur réglée sortie max: 11.000V ±2mV 2 mA 0.05% de la Charge max: 0.000 à 20mA 0.001mA valeur réglée 1kΩ à 20mA 22.000mA... -
Page 5: Description De L'instrument
Humidité relative de fonctionnement: ≤80%RH Humidité de fonctionnement: 10-85% Température de stockage: 14 to 140°F (-10 to 60°C) Humidité de stockage: ≤90%RH Sécurité: Certified as compliant to IEC1010 provisions & CE Dimensions: 7.09 x 3.54 x 1.85po (180 x 90 x 47 mm) Poids: 18.2oz (515g) Comprend: Fils d’essai, pinces crocodile, boîtier protectrice, étui de transport souple, et pile Accessoires optionnels: CA-05A Étui de transport souple R1000 Sondes de test de sécurité, isolation double FC-A15 Pinces crocodiles Description de l’instrument Affichage ACL Marche-arrêt [ON/OFF]... -
Page 6: Description De L'affichage
Description de l’affichage Indique que l’instrument est en état de sortie Indique que l’instrument est en état d’étalonnage Indique que l’instrument est en état d’étalonnage, signifiant que le point zéro ou le point pleine échelle est maintenant en mode d’étalonnage Indique que l’alimentation de la pile est faible et demande que la pile soit remplacée Indique que les chiffres de sortie doivent être réglés... -
Page 7: Mode D'emploi
Mode d’emploi Marche-arrêt [ON/OFF] Appuyez sur la touche d’alimentation pour mettre l’instrument sous ten- sion. Appuyez de nouveau sur cette touche en la maintenant enfoncée pendant une seconde pour mettre l’instrument hors tension. Dès que l’instrument est sous tension, il commence un autodiagnostic interne; au même moment apparaît, l’affichage sur le plein écran. Aussitôt que l’autodiagnostic est complété, l’instrument est prêt à... -
Page 8: Procédure De Fonctionnement À La Sortie
Procédure de fonctionnement à la sortie Gamme de Fonctionnement Affichage Gamme réglée fonctionnement 0.000 à 11.000V DCA 10mA 20mA% 0.000V -00.000 à 22.000mA Sortie de tension c.c. +mA- Insérez une extrémité des fils d’essai dans le jack de sortie V et raccordez l’autre extrémité à l’entrée de l’appareil de mesure, comme le démontre le diagramme. -
Page 9: Sortie De Courant Par Palier De 25
Appuyer sur le bouton mA / % pour sélectionner la fonction % ou mA et afficher les unités de mA ou de %. 0% correspond à 4mA et 100% à 20mA. Appuyez sur la touche pour choisir les chiffres de sortie. Appuyez sur la touche pour changer la valeur numérique des chiffres réglés. Maintenez enfoncée la touche et la valeur continuera de changer. Appuyer sur le bouton Marche/Arrêt pour allumer le et éteindre la sortie, suivi par un affichage des symboles Marche ou Arrêt. -
Page 10: Sortie De L'émetteur En Mode Simulation (Xmt)
Appuyer sur el bouton V/mA pour sélectionner la fonction mA et afficher l’unité de mA ou de mA%. Appuyer sur el bouton mA 25% et apparaîtra sur l’écran LCD. Appuyer sur le bouton pour changer la sortie de 0% à 100%. 0% indique 4mA et 100% indique 20mA. Appuyer sur le bouton mA 100% pour sortir du menu. Appuyer sur le bouton Marche/Arrêt pour allumer le et éteindre la sortie, suivi par un affichage des symboles Marche ou Arrêt. Sortie de l’émetteur en mode simulation (XMT) Insérez une extrémité des fils d’essai dans le jack de sortie ‘XMT’ du calibrateur et raccordez l’autre extrémité à la borne d’entrée de l’instrument de l’utilisateur, comme le démontre le diagramme ci-dessous. -
Page 11: Étalonnage
Il est recommandé que vous procédiez à l’étalonnage de l’instrument une fois par année en vue de garder des mesures précises sensibles. Contactez REED Instruments pour tout soutien technique en ce qui a trait à l’étalonnage, les réparations, la garantie, le dépannage et encore plus à... -
Page 12: Remplacement De Fusibles
à lame standard, puis retirez le couvercle 3. Remplacez le ou les fusibles défectueux 4. Réinstallez le couvercle 5. Réinstallez le capuchon protecteur du compteur Pour service ou information sur ce produit ou tout autre produit REED, communiquez avec REED Instruments à l’adresse info@reedinstruments.com. INSTRUMENTS 1.800.561.8187 information@itm.com...
