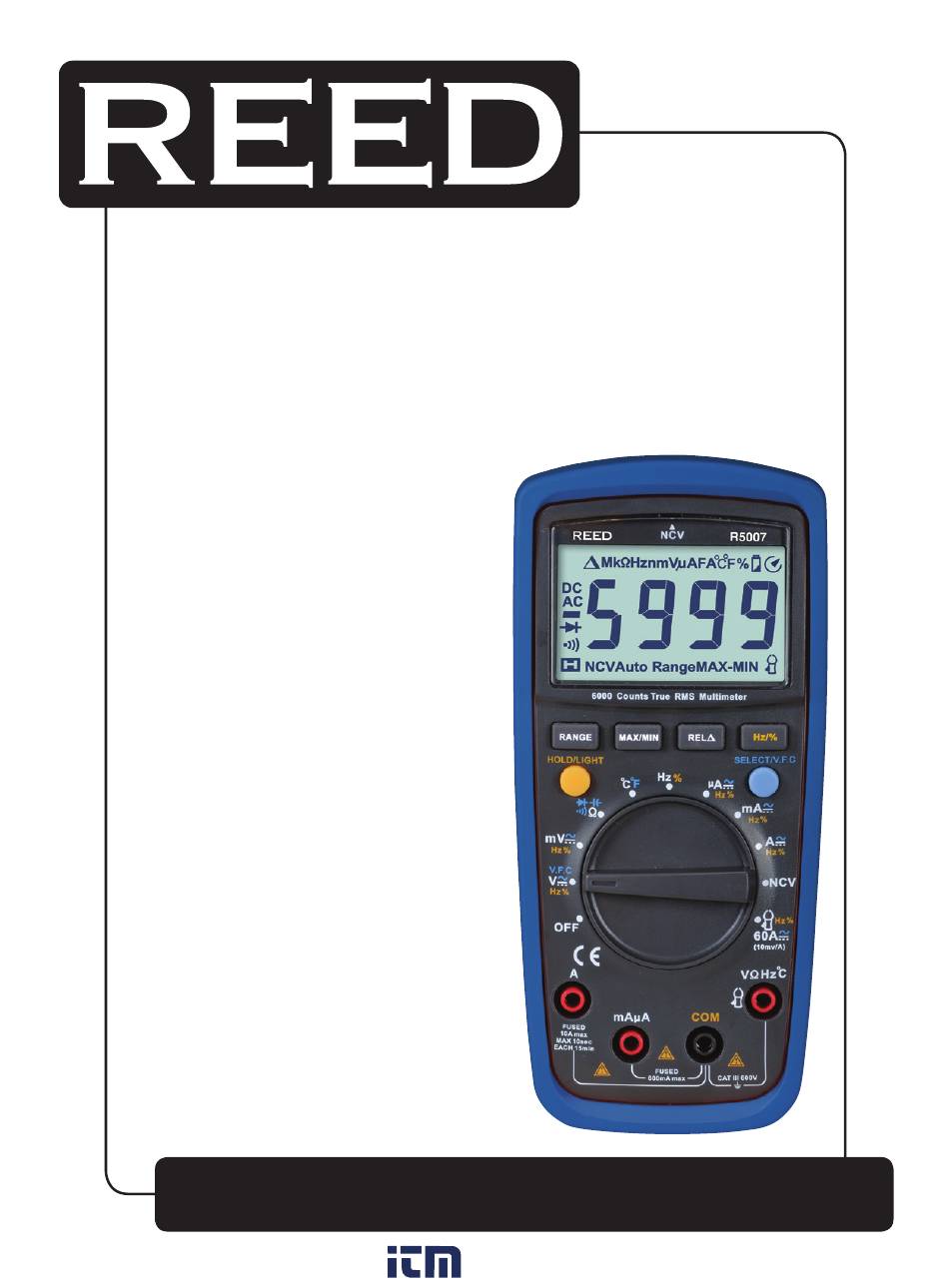

- Page 1 Black R5007 Modèle Pantone 534 Blue - 100/80/30/5 Multimètre industriel Pantone 485 Red - 10/100/100/5 Pantone 123 Yellow - 0/27/100/ TRMS Manuel d’utilisation reedinstruments 1.800.561.8187 information@itm.com www. .com...
-
Page 2: Table Des Matières
Table des Matières Sécurité ..................3 Caractéristiques ................3 Spécifications ................3-5 Description de l’instrument ............6 Mode d’emploi .................7-11 Mesures de tension c.a./c.c ............7 Mesures de la résistance ............7 Mesure en circuit ouvert/fermé ............ 8 Mesures sur une diode ............... 8 Mesures de capacité... -
Page 3: Sécurité
Sécurité • Conçu en conformité avec les normes suivantes: IEC/EN61010-1, degré de pollution 2, surtension Cat III 600 V et double isolation • Soyez prudent lorsque vous mesurez des mesures de tension supérieures à 60 c.c. ou 30 c.a. v.e.v. Caractéristiques •... -
Page 4: Spécifications De Mesure
Inclus: Fils d’essai et sonde de temp. de type K Accessoires optionnels: Support magnétique avec sangle (R5900) Spécifications de mesure Fonction Gamme Résolution Précision 60.00mV 10µV ±(0.5% lect + 2 chiff) 600.0mV 0.1mV 6.000V Tension c.c. 60.00V 10mV ±(0.7% lect + 3 chiff) 600.0V 0.1V 600V... -
Page 5: Spécifications De Mesure (Suite)
Spécifications de mesure (suite) Fonction Gamme Résolution Précision 600.0Ω 0.1Ω ±(1.0% lect + 2 chiff) 6.000KΩ 1Ω 60.00KΩ 10Ω ±(0.8% lect + 2 chiff) Résistance 600.0KΩ 100Ω 6.000MΩ 1kΩ ±(1.2% lect + 3 chiff) 60.00MΩ 10kΩ ±(1.5% lect + 5 chiff) 9.999nF sous REL (±4%+10) 99.99nF à... -
Page 6: Description De L'instrument

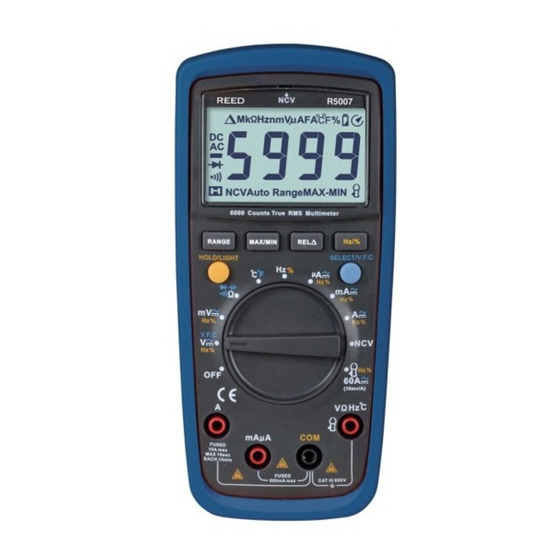

Description de l’instrument Écran ACL Bouton “REL” Bouton “Hz/%” Bouton “SELECT/VFC” Entrée “VΩHz” Entrée “COM” Entrée “mAµA” Entrée “A” Commutateur de sélection des fonctions 10. Bouton “HOLD/LIGHT” 11. Bouton “RANGE” 12. Bouton “MAX/MIN” Description de l’affichage Indicateur de mode relatif Unités de mesure Indicateur de pile faible Arrêt automatique... -
Page 7: Mode D'emploi
Mode d’emploi Mesures de tension c.a./c.c. Régler le commutateur de sélection des fonctions à la position V ou mV. Insérer le fil d’essai noir dans la borne négative COM et le fil d’essai rouge dans la positive VΩHz%. Appuyer sur le bouton RANGE pour sélectionner manuellement la gamme de mesure. -
Page 8: Mesure En Circuit Ouvert/Fermé
Mesure en circuit ouvert/fermé Régler le commutateur de sélection des fonctions à la position Ω. Insérer le fil d’essai noir dans la borne négative COM et le fil d’essai rouge dans la borne positive VΩHz%. Couper l’alimentation électrique et décharger toutes les charges résiduelles pour garantir des mesures précises. -
Page 9: Mesures Du Rapport De Fréquence/Service
Mesures du rapport de fréquence/service Régler le commutateur de sélection des fonctions à la position Hz. Appuyer sur le bouton Hz/% pour les mesures de fréquence. Insérer le fil d’essai noir dans la borne négative COM et le fil d’essai rouge dans la borne positive VΩHz%. Mettre en contact les fils d’essai sur la charge mise à... -
Page 10: Mesures Du Courant Avec La Pince Ampèremétrique
Mesures du courant avec la pince ampèremétrique Note: La pince ampèremétrique, qui est optionnelle, est requise pour la prise de mesures du courant avec la pince. Régler le commutateur de sélection des fonctions à la position 60A. Insérer le fil d’essai rouge de la pince ampèremétrique dans la borne positive VΩHz% et le fil d’essai noir dans la borne négative COM. -
Page 11: Maintien De L'affichage
Pantone 534 Blue Pour service (réparations ou étalonnage) ou information sur ce produit Yellow - 0/27/100/0 Pantone 123 Yellow ou tout autre produit REED, communiquez avec REED Instruments à Red - 10/100/100/5 Pantone 485 Red l’adresse info@reedinstruments.com Yellow - 0/27/100/0... - Page 12 Notes _________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ Blue - 100/80/30/5 Pantone 534 Blue Yellow - 0/27/100/0 Pantone 123 Yellow ________________________________________________ Red - 10/100/100/5 Pantone 485 Red Yellow - 0/27/100/0 Pantone 123 Yellow Blue - 100/80/30/5 Pantone 534 Blue...
