Sommaire des Matières pour REED R5030

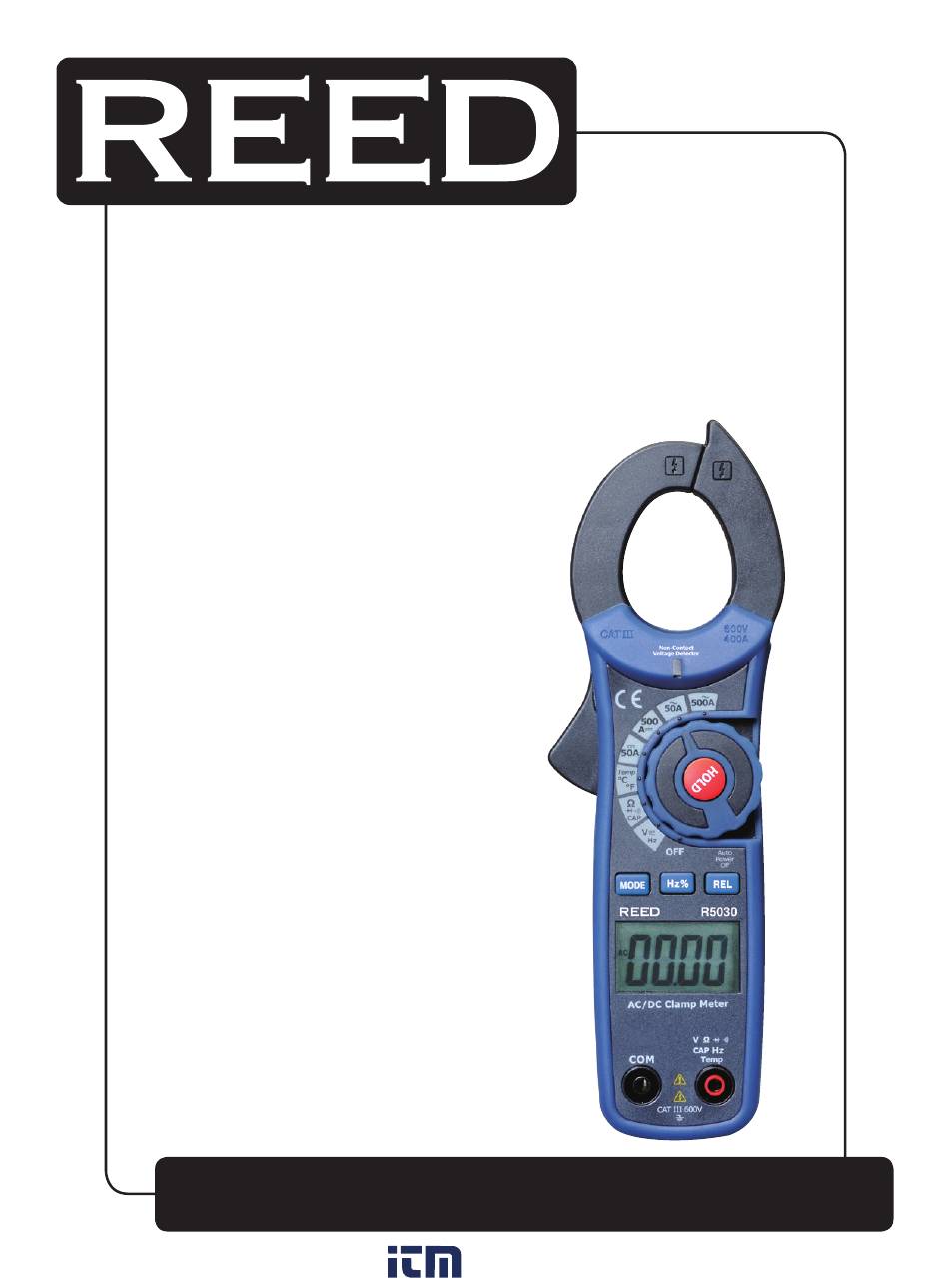

- Page 1 Black R5030 Modèle Pantone 534 Blue - 100/80/30/5 Pince ampèremétrique Pantone 485 Red - 10/100/100/5 Pantone 123 Yellow - 0/27/100/ c.a./c.c. à valeurs efficaces vraies avec fonction température Manuel d’utilisation reedinstruments 1.800.561.8187 information@itm.com www. .com...
-
Page 2: Table Des Matières
Table des Matières Sécurité ..................3 Caractéristiques ................4 Spécifications ................4-5 Description de l’instrument ............6 Mode d’emploi .................7-10 Mesure de courant c.a/c.c............7 Mesure de tension c.a./c.c............7 Mesure de la résistance .............. 7 Vérification de continuité ............. 8 Test de diode ................ -
Page 3: Sécurité
Sécurité • Ne pas dépasser la gamme d’entrée maximale admissible d’une fonction • Ne pas mettre sous tension lorsque la fonction résistance est sélectionnée • Mettre le commutateur rotatif de sélection des fonctions en position “OFF” lorsque l’instrument n’est pas utilisé Mise en garde •... -
Page 4: Caractéristiques
Caractéristiques • Mesure le courant c.a./c.c., la tension c.a./c.c., la résistance, la capacité, la fréquence, le cycle opératoire et la température avec une sonde thermocouple de type K • Test de diode et vérification de continuité • Mise hors tension automatique et fonction rétroéclairage •... - Page 5 Spécifications électriques Précision Fonction Gamme (% de la lect.) 50.00 Ac.c. Courant c.a. ± (2.5 % + 30 chiff.) 500.0 Ac.c. 50.00 Ac.a. Courant c.a. à v.e.v ± (2.8% +30 chiff.) (50 Hz à 60 Hz) 500.0 Ac.a. 500.00 mVc.c. ±...
-
Page 6: Description De L'instrument
Description de l’instrument Détecteur de tension sans contact Pince ampèremétrique Voyant DEL sans contact Déclencheur de la pince Bouton de sélection du MODE Écran ACL Prise d’entrée COM Bouton de maintien des données et rétroéclairage Commutateur rotatif de sélection des fonctions 10. -
Page 7: Mode D'emploi
Mode d’emploi Mesure de courant c.a./c.c. Mettre le commutateur rotatif de sélection des fonctions sur la gamme 500 Ac.c., 50 Ac.c., 500 Ac.a. ou 50 Ac.a. Si la gamme nécessaire est inconnue, sélectionner d’abord la gamme la plus élevée puis passer à... -
Page 8: Vérification De Continuité
Vérification de continuité Insérer le fil d’essai noir dans la borne négative COM et le fil d’essai rouge dans la borne à diode V positive. Appuyer sur le bouton MODE jusqu’à ce que “l’indicateur de continuité” s’affiche sur l’écran. Mettre en contact les pointes de la sonde d’essai dans le circuit ou de l’élément mis à... -
Page 9: Mesures Du Cycle Opératoire/Fréquence
Mesures du cycle opératoire/fréquence Mettre le commutateur rotatif de sélection des fonctions en position V. Appuyer sur le bouton Hz/% pour afficher “Hz” sur l’écran. Insérer le fil d’essai noir dans la borne négative COM et le fil d’essai rouge dans la borne positive V. Mettre en contact les pointes de la sonde d’essai sur le circuit mis à... -
Page 10: Mesures De Tension C.a. Sans Contact
Mesures de tension c.a. sans contact Mettre en contact la pointe de la sonde sur le conducteur sous tension ou l’insérer dans le côté sous tension de la prise élec- trique. S’il y a une tension c.a., le détecteur s’allumera. Les conducteurs dans les jeux de cordon électrique sont souvent tordus.
