- Page 1 INSTR R5044 Modèle Détecteur de phase sécuritaire sans contact INSTR Manuel d’utilisation reedinstruments REED Instruments 1-877-849-2127 | info@reedinstruments.com | www.reedinstruments.com...
-
Page 2: Table Des Matières
5. Ne pas utiliser l’instrument s’il est mouillé. 6. Ne jamais ouvrir le compartiment de la pile pendant une détection sur un circuit énergisé. 7. L’instrument peut être endommagé s’il est exposé aux chocs, à la vibration, à une chute ou autre évènement semblable. reedinstruments reedinstruments REED Instruments INSTRUMENTS 1-877-849-2127 | info@reedinstruments.com | www.reedinstruments.com... -
Page 3: Caractéristiques
Méthode de détection de tension : Induction statique Gamme de tension : 75-1000VAC Fréquence : 45-65Hz Spécifications générales Longueur du câble : 31.5" (800mm) Couleur du câble : Rouge (L1) / Noir (L2) / Bleu (L3) Alarme : Sonores (alarme) / Visuels (DEL) Intensité lumineuse des DEL ajustable : Ouverture max. de la machoîre des pinces crocodiles : 1.18" (30mm) suite ... reedinstruments REED Instruments INSTRUMENTS 1-877-849-2127 | info@reedinstruments.com | www.reedinstruments.com... - Page 4 Hors-tension automatique : Oui (après 5 minutes sans de puissance) Alimentation : Pile 9V Indicateur de faiblesse de la pile : Catégorie de surtension : CAT. III 1000V, CAT. IV 600V Certifications du produit : Température de fonctionnement : 14 à 122°F (-10 à 50°C) Température de rangement : -4 à 140°F (-20 à 60°C) Gamme d’humidité de fonctionnement : 10-80% Dimensions : 5 x 2.8 x 1.8" (128 x 72 x 46 mm) Poids : 13.2oz (375g) Accessoires optionnels : Étui de transport souple (CA-05A) reedinstruments REED Instruments INSTRUMENTS 1-877-849-2127 | info@reedinstruments.com | www.reedinstruments.com...
-
Page 5: Description De L'instrument

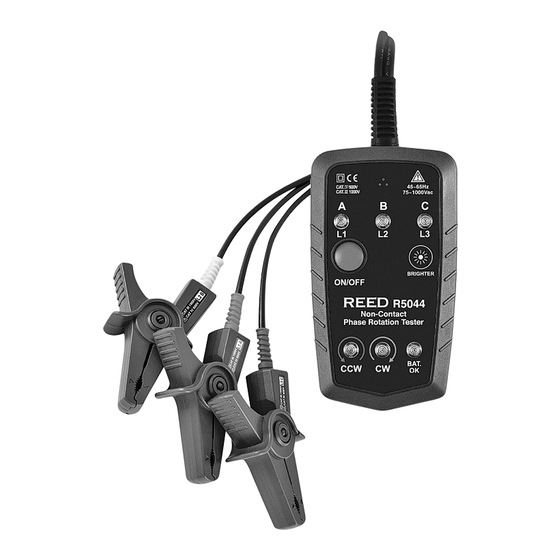

Description de l’instrument BRIGHTER ON/OFF R5044 Non-Contact Phase Rotation Tester BAT. 1. Alarme 6. DEL de séquence de phase 7. Aimants 2. Indicateur de phase ouverte 3. Bouton marche/arrêt 8. Étiquette de mise en garde 4. Bouton d’intensité lumineuse 9. Couvercle du compartiment de la pile 5. DEL indicatrice du niveau de charge de la pile... -
Page 6: Mode D'emploi
DEL énergisée s’illumine. 4. La présence de fils énergisés, et la séquence de phase, sont indiquées par une indication à DEL, et par un avertisseur sonore. 5. Les DEL A, B et C s’illuminent toujours alors que l’instrument détecte une phase énergisée. 6. DEL CW ILLUMINÉE = séquence de phase correcte. 7. DEL CCW ILLUMINÉE = séquence de phase incorrecte. 8. Le diamètre maximal du câble à tester est de 30 mm. reedinstruments REED Instruments INSTRUMENTS 1-877-849-2127 | info@reedinstruments.com | www.reedinstruments.com... -
Page 7: Vérification De Fil Énergisé
Quand la DEL rouge CCW est illuminée, le circuit est inversé pendant le test. Phase négative L’avertisseur sonore retentit de manière constante. Les DEL A, B et C illuminées indiquent une détection de phase énergisée. La DEL éteinte indique une phase ouverte. Indications de détection CW ILLUMINÉE = séquence de phase correcte CCW ILLUMINÉE = séquence de phase incorrecte. reedinstruments REED Instruments INSTRUMENTS 1-877-849-2127 | info@reedinstruments.com | www.reedinstruments.com... -
Page 8: Remplacement De La Pile
9 volts est inséré en premier, tel qu’illustré ci-dessus. Une mauvaise insertion de la pile peut résulter en une pile lâche, et créer une mauvaise connexion de la pile. Pour service et/ou information sur ce produit ou tout autre produit REED, communiquez avec REED Instruments à l’adresse info@reedinstruments.com. reedinstruments REED Instruments INSTRUMENTS 1-877-849-2127 | info@reedinstruments.com | www.reedinstruments.com...
