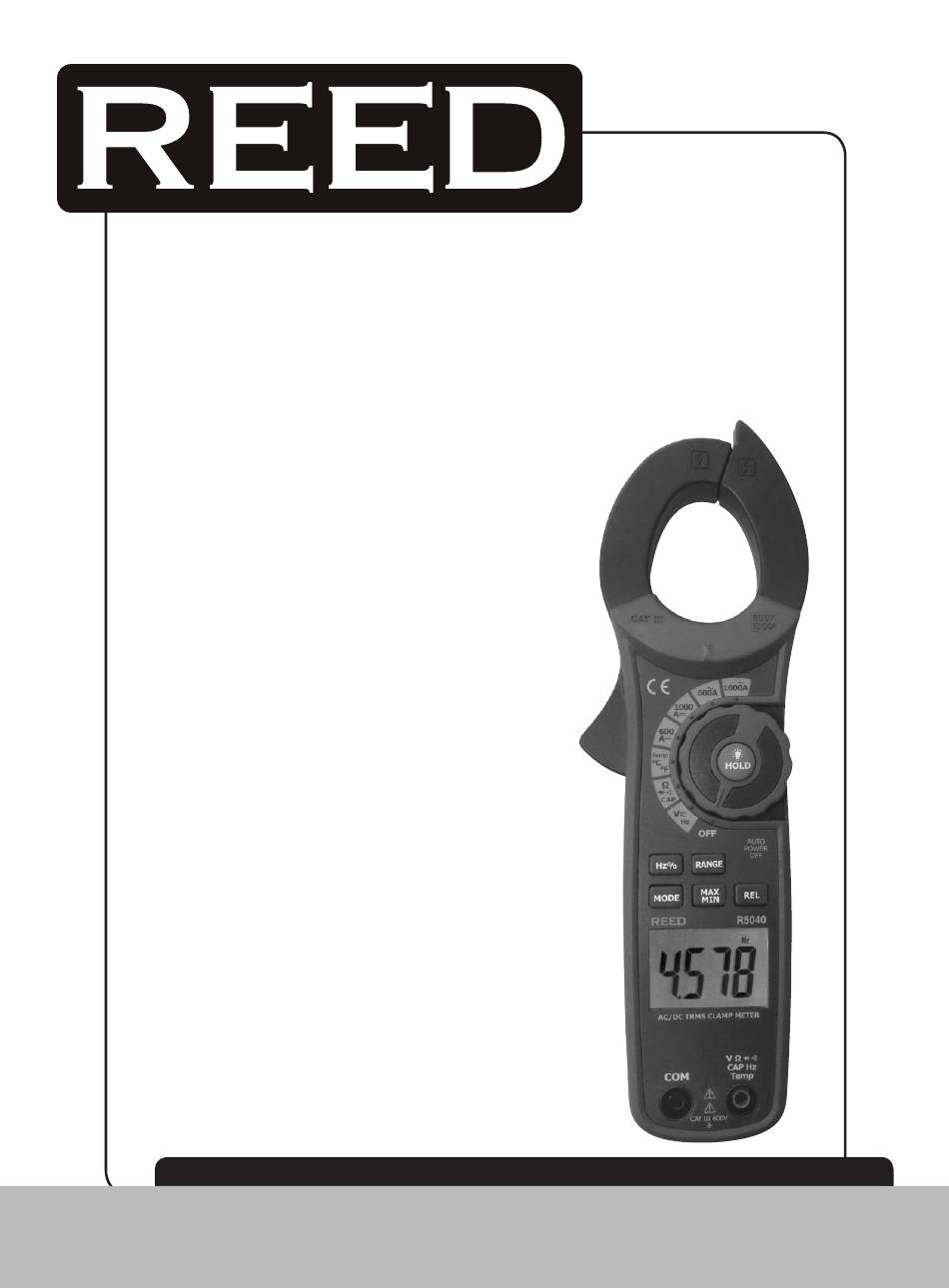

- Page 1 Rich Black - 1. VV 20/20/20/100 R5040 Modèle Pince ampèremétrique Only if you REALLY need them: 1000A, c.a./c.c. v.e.v. Manuel d’utilisation reedinstruments 1-877-849-2127 | info@reedinstruments.com www.reedinstruments.com...
-
Page 2: Table Des Matières
Table des Matières Sécurité ..................3-4 Caractéristiques .................4-5 Spécifications ................5-6 Description de l’instrument ............7 Mode d’emploi .................8-11 Mesure de courant c.a./c.c............8 Mesure de voltage c.a./c.c............8 Mesure de la résistance .............. 8 Mesures de diode et de continuité ..........9 Mesures de capacité... -
Page 3: Sécurité
Sécurité • Ne pas dépasser la gamme d’entrée maximale admissible d’une fonction • Ne pas mettre sous tension lorsque la fonction résistance est sélectionnée • Mettre l’interrupteur de fonction sur ARRÊT lorsque le multimètre n’est pas utilisé Mise en garde •... -
Page 4: Caractéristiques
• Les vérifications de voltage sur des prises électriques peuvent être difficiles et trompeuses à cause de l’incertitude de la connexion des contacts électriques encastrés • Si l’équipement est utilisé de façon non recommandée par le constructeur, la protection fournie par l’appareil pourrait être compromise Caractéristiques •... -
Page 5: Spécifications
Spécifications Fonction Gamme et résolution: Précision (% lect) Courant c.c. 500.00 A c.c. ±(2.5% + 30 chi) 1000.0 A c.c. Courant c.a. 500.00 A c.a. ±(2.8% + 30 chi) 1000.0 A c.a. Tension c.c. 500.00 mV c.c. ±(0.1% + 5 chi) 5.0000 V c.c. - Page 6 3 Yellow Red - 10/100/100/5 5 Red Yellow - 0/27/100/0 3 Yellow Pour service ou information sur ce produit ou tout autre produit REED, communiquez avec REED Instruments à l’adresse info@reedinstruments.com Blue - 100/80/30/5 4 Blue 1-877-849-2127 | info@reedinstruments.com reedinstruments...
-
Page 7: Description De L'instrument

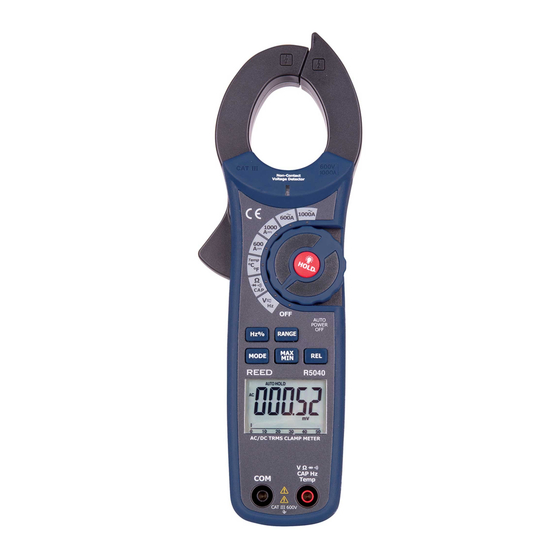

Description de l’instrument Pince de courant Lumière de voltage c.a. sans contact Déclencheur de la pince Bouton de maintien des données et de rétroéclairage Bouton de sélection du MODE Bouton de maintien des % Hz Bouton de sélection de gamme Bouton de sélection du MODE Bouton relatif 10. -
Page 8: Mode D'emploi
Mode d’emploi Mesure de courant c.a./c.c. Mettre l’interrupteur de fonctions sur la gamme 1000ADC, 600ADC, 1000AAC ou 600AAC. Si la fréquence nécessaire est inconnue, sélectionner la gamme la plus haute en premier, puis redescendre si nécessaire. Appuyer sur le déclencheur pour ouvrir la mâchoire et bien entourer la maille. -
Page 9: Mesures De Diode Et De Continuité
Mesures de diode et de continuité 1. Insérer le fil d’essai noir dans le terminal négatif COM et le fil d’essai rouge dans le terminal positif V. 2. Tourner le bouton de sélection en position Ω. Appuyer sur le bouton MODE jusqu’à... -
Page 10: Mesures De Fréquence Ou De % Cyclique
Mesures de fréquence ou de % cyclique 1. Mettre l’interrupteur rotatif en position V. 2. Sélectionner ACV avec le bouton MODE et appuyer sur le bouton Hz/% pour afficher “Hz” dans l’affichage. 3. Insérer le fil test noir dans le terminal négatif COM et le fil test rouge dans le terminal positif V. -
Page 11: Enregistrement Min/Max
Enregistrement min/max En gamme manuelle, sélectionner la gamme appropriée avant de sélection- ner MIN/MAAX pour vous assurer que les lectures MIN/MAX ne dépasseront pas la gamme de test. Appuyer sur le bouton MIN/MAX pour sélectionner la lecture minimum. Appuyer sur le bouton MIN/MAX pour sélectionner la lecture maximum. -
Page 12: Yellow
1. Enlever les vis cruciformes à l’arrière du multimètre 2. Ouvrir le compartiment 3. Remplacer les piles usagées et refermer le compartiment Pour service ou information sur ce produit ou tout autre produit REED, communiquez avec REED Instruments à l’adresse info@reedinstruments.com Notes _________________________________________...
