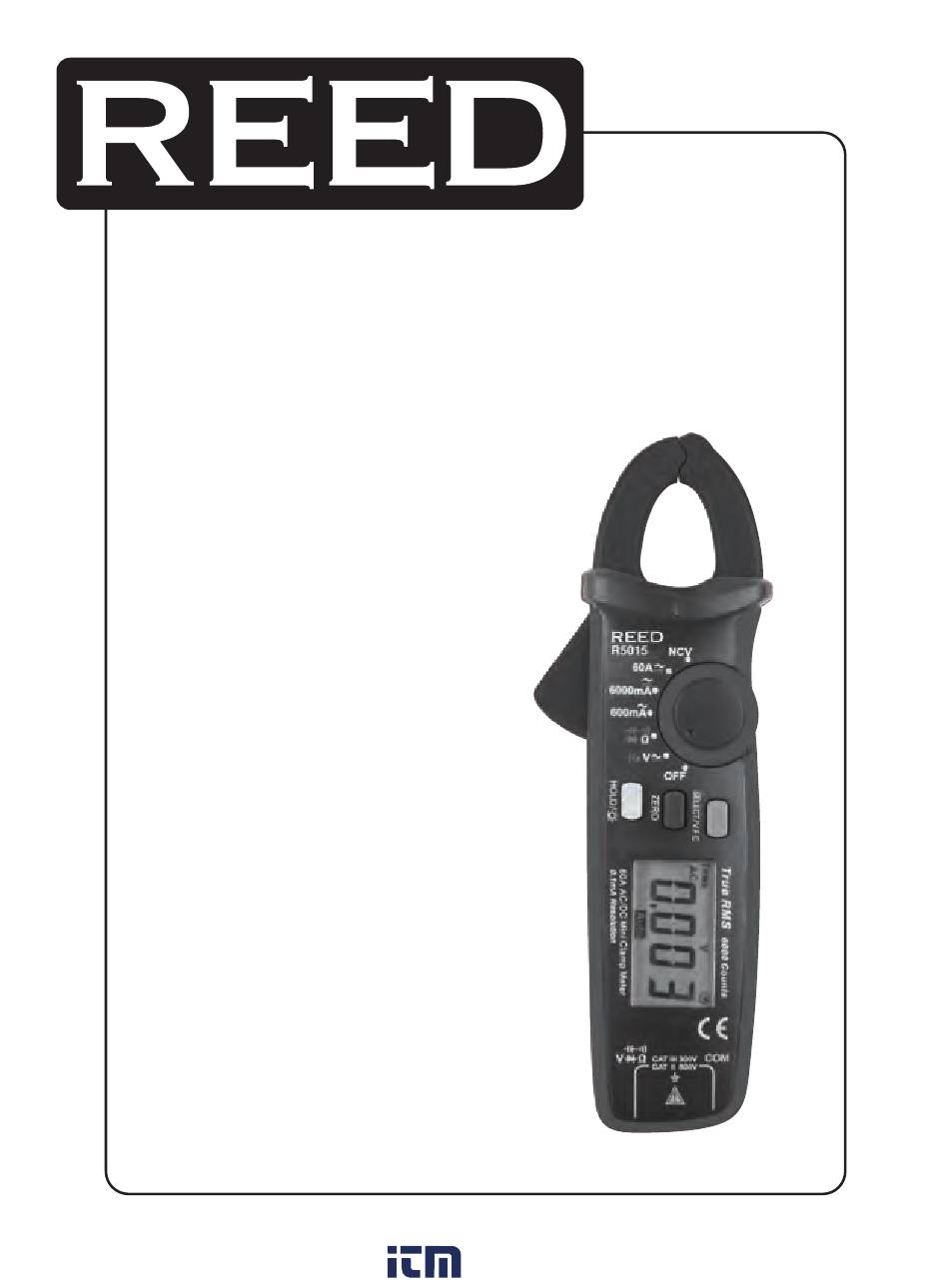

- Page 1 INSTRUMENTS INSTRUMENTS R5015 Modèle Pince ampèremétrique miniature v.e.v. Manuel d’utilisation 1.800.561.8187 information@itm.com www. .com...
-
Page 2: Table Des Matières
Table des Matières Sécurité ....................2-3 Caractéristiques ..................3 Spécification .................... 3-6 Symboles électriques ..................6 Description du produit .................7 Description de l’affichage ACL ..............8 Mode d’emploi ..................9-12 Remplacement de la pile ................12 Sécurité Cet appareil est conforme aux normes CE/ETL (EN61010-1, EN61010-2- 30, et EN61010-2-32), pour sa protection contre la surcharge CAT II 600 V et CAT III 300 V. -
Page 3: Caractéristiques
• Porter toute votre attention lors des mesures à des tensions de 60 Vcc, 30 Vca ou de 42 Vca (valeur de pointe) et supérieures, puisqu’elles peuvent causer des chocs électriques. • Nettoyer l’instrument avec un chiffon humide, et éviter d’utiliser un composé abrasif ou des solvants. •... - Page 4 Précision En c.a. (@ 50/60 Hz) : 600 mA ±(1.5 % de la lecture + 10 décimales) 6 000 mA ±(2.5 % de la lecture + 5 décimales) 60 A ±(2 % de la lecture + 5 décimales) V.F.C ±(4 % de la lecture + 10 décimales) c.c. : 6 000 mA ±(2 % de la lecture + 5 décimales) 60 A ±(2 % de la lecture + 3 décimales) Résolution...
- Page 5 Capacitance Gamme 6.2nF, 62nF, 620nF, 6.2μF, 62μF, 620μF, 6.2mF,62mF Précision 6.200nF ±(4%+10) 62.00nF~ 620.0μF ±(4%+5) 6.200mF~ 62.00mF ±10% Résolution 1pF, 10pF, 100pF, 1nF, 10nF, 100nF, 1μF,10μF Spécifications générales Sélection de gamme Automatique Mesure TRMS Affichage Affichage ACL à 6 000 comptes Maintien de l’affichage Ajustement du zéro par bouton poussoir...
-
Page 6: Protection Contre La Surcharge : 100 A
Accessoires optionnels Diviseur de ligne (R5400) Sondes de test de sécurité (R1000) Fils d’essai avec fusibles intégrés (R1020) Étui de transport rigide (R9940) Étui de transport souple petit format (CA-52A) Protection contre la surcharge : 100 A • Précision garantie de l’échelle : 5~100 % de la gamme de mesure, <20 décimales de lecture résiduelle sont permise pour un circuit ouvert de 600 mA. -
Page 7: Description Du Produit

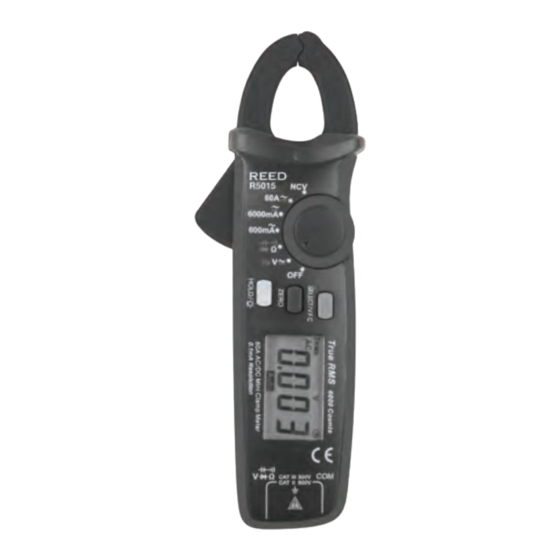

Description du produit 1. Mâchoires avec encliquetage 2. Gâchette avec encliquetage (presser sur le gâchette pour ouvrir la pince) 3. Indicateur de voltage sans contact 4. Sélecteur de fonction (change de Vca/Vcc/Hz, résistance, Ω/diode/capacité, courant Aca/Acc, NCV, arrêt) 5. Bouton maintien/rétroéclairage (pour garder la mesure de courant à... -
Page 8: Description De L'affichage Acl
Description de l’affichage ACL 1.800.561.8187 information@itm.com www. .com... -
Page 9: Mode D'emploi
Mode d’emploi Mesure du voltage c.a./c.c./HZ 1. Sélectionner voltage c.a. et Hz, ou voltage c.c. 2. Insérer la sonde rouge dans la fiche rouge (terminal positif) et la sonde noire dans la fiche noire (terminal COM). 3. Placer la sonde rouge et la sonde noire sur l’élément à tester. 4. - Page 10 Mesure du courant c.a./c.c. Courant c.a. • Sélectionner votre gamme voulue pour un courant c.a. (600 mA~, 6 000 mA~, 60 A~). Ouvrir la mâchoire et fixer le fil sur le crochet. S’assurer que les crochets soient fermés solidement. Courant c.c. • Presser le sélecteur et enter la gamme de courant c.c. (6 000 mA, 60 A).
-
Page 11: Rétroéclairage
Mesure sans contact du champ Pour mesurer la tension AV ou le champ magnétique près de la pince autour de l’objet pour détecter un mouvement. La quantité analogique est « EF » quand il est ≤ la tension critique et s’affichera comme « ———, » et diverses variations du bruiteur permettront de distinguer entre les diverses intensités du champ mesuré. -
Page 12: Remplacement De La Pile
3. Installer deux piles AAA neuves. 4. Replacer le couvercle, et la vis dans le couvercle de la pile. Pour service ou information sur ce produit ou tout autre produit REED, communiquez avec REED Instruments à l’adresse info@reedinstruments.com. 1.800.561.8187 information@itm.com www.
