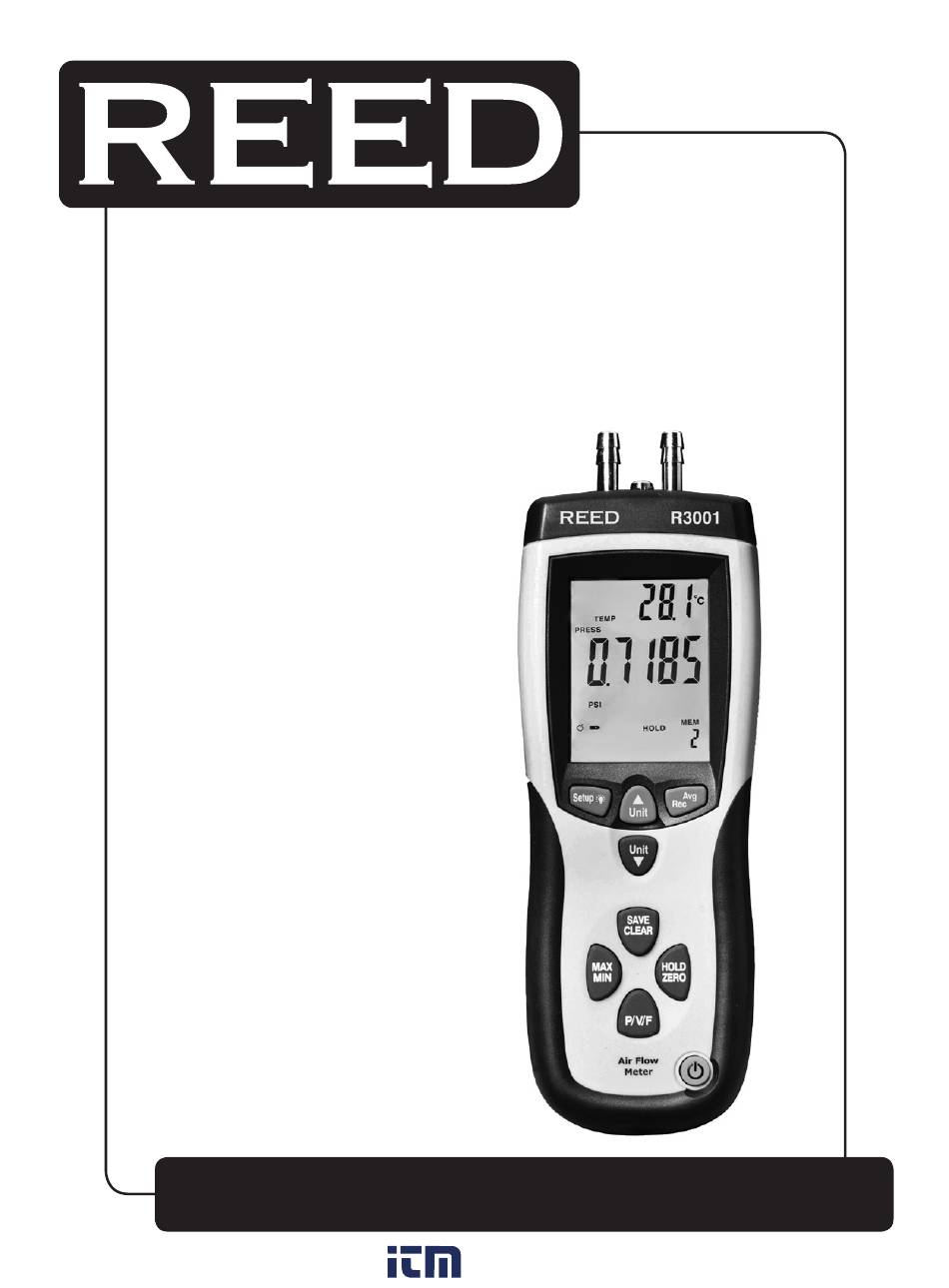

- Page 1 Black R3001 Modèle Pantone 534 Blue - 100/80/30/5 Anémomètre/Manomètre Pantone 485 Red - 10/100/100/5 Pantone 123 Yellow - 0/27/100/ Manuel d’utilisation reedinstruments 1.800.561.8187 information@itm.com www. .com...
-
Page 2: Table Des Matières
Table des Matières Caractéristiques ................3 Spécifications ................3-4 Description de l’instrument ............5-6 Mode d’emploi .................7-10 Mesurer la pression ..............7 Mesurer la vélocité ..............7 Mesurer le débit ................8 Mesurer la température ............... 8 Fonction Maintien ............... 9 Lectures Minimum, Maximum et Moyenne ........9 Enregistrement des données ............ -
Page 3: Caractéristiques
Caractéristiques • Mesurez et affichez la vélocité de l’air, le débit d’air, la pression et la température ambiante avec une seule unité compacte • Vélocité de l’air affichée en m/s, fpm, km/h, mph ou nœuds • Débit d’air affiché en cfm ou cmm •... - Page 4 Pantone 123 Yellow Red - 10/100/100/5 Pantone 485 Red Yellow - 0/27/100/0 Pantone 123 Yellow Pour service ou information sur ce produit ou tout autre produit REED, communiquez avec REED Instruments à l’adresse info@reedinstruments.com Blue - 100/80/30/5 Pantone 534 Blue reedinstruments...
-

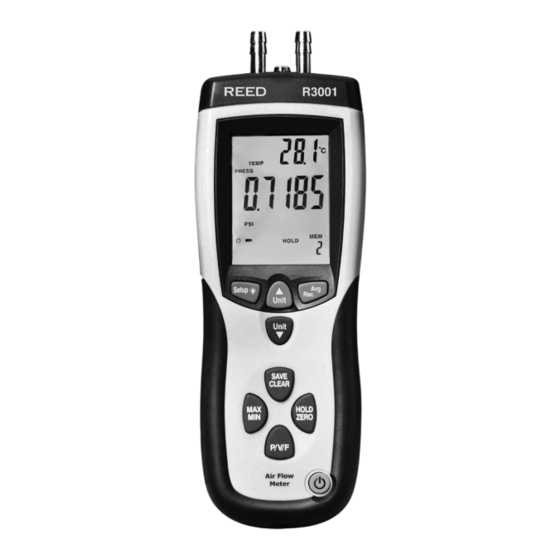

Page 5: Description De L'instrument
Description de l’instrument 7. Bouton Enregistrer/Effacer 1. Entrée ( - ) port 8. Bouton Maintien/Zéro 2. Ref ( + ) port 9. Bouton P/V/F 3. Bouton Moyenne/Rappel 10. Bouton Max/Min 4. Bouton Haut Blue - 100/80/30/5 Pantone 534 Blue Yellow - 0/27/100/0 Pantone 123 Yellow 11. -
Page 6: Description De L'affichage
Description de l’affichage 11. Unité de dimension 1. Paramètres d’affichage de l’heure 12. Indicateur le mode configuration 2. Mode de mesure 3. Affichage primaire 13. Effacer Enregistrer les données 14. Numéro enregistré des 4. Unité de vélocité de l’air données 5. -
Page 7: Mode D'emploi
Mode d’emploi Mesurer la pression 1. Appuyer sur le bouton d’alimentation pour allumer le compteur. Appuyer sur le bouton P/V/F pour entrer le mode de mesure de la pression. Appuyer sur le bouton Bas pour sélectionner l’unité de mesure. 2. Connecter un tuyau au port d’entrée, en laissant le port Ref vide. 3. -
Page 8: Mesurer Le Débit
4. Pour prendre une mesure, placer l’embout du tube pilote sur la zone à mesurer. S’assurer que l’axe du conduit soit aligné avec le débit à ±10°. Si les lectures sont négatives et que le message “Error” apparaît, vérifier que les tuyaux soient connectés aux bons ports du compteur et du tube pilote. -
Page 9: Fonction Maintien
Fonction Maintien 1. Lors d’une mesure, appuyer sur le bouton Maintien/Zéro pour figer l’affichage. L’indicateur MAINTIEN apparaîtra également sur l’écran. 2. Appuyer une nouvelle fois sur le bouton Maintien/Zéro pour éteindre la fonction Maintien. Lectures Minimum, Maximum et Moyenne 1. Appuyer sur le bouton Max/Min pour sélectionner les lectures maximum (MAX), minimum (MIN), ou moyennes (MOY) Le temps écoulé... -
Page 10: Supprimer Des Données Enregistrer
3. Appuyer sur le bouton Moy/Enr pour afficher la moyenne de toutes les données enregistrer. 4. Appuyer et maintenir le bouton Moy/Enr pour retourner au mode de mesure. Supprimer des données enregistrer 1. Appuyer sur le bouton P/V/F pour sélectionner le mode à récupérer. 2. -
Page 11: Unités De Dimension Des Conduits
Unités de dimension des conduits 1. En mode Options de configuration, descendre jusqu’à l’affichage “UNIT”. 2. Appuyer sur le bouton Moy/Enr pour sélectionner cette option, et appuyer sur les boutons Haut et Bas pour passer de pouces à centimètres. 3. Appuyer sur le bouton Moy/Enr pour enregistrer. Options de forme de conduits et paramètres 1. -
Page 12: Mise Hors Tension Automatique
13. Pour ajuster les nombres, appuyer sur le bouton Enregistrer/ Effacer pour faire bouger les chiffres. Appuyer sur Haut ou Bas pour changer les chiffres de 0 à 9. Mise hors tension automatique 1. Par défaut, le compteur s’arrête automatiquement après 20 minutes d’inactivité. -
Page 13: Codes D'erreur
• VEL: Supprime toutes les données de vélocité • FLOW: Supprimer toutes les données de débit 3. Appuyer sur le bouton Haut pour confirmer, indiqué par “YES”, et appuyer sur le bouton Moy/Enr pour supprimer les données sélectionnées. Codes d’erreur Un message d’erreur apparaîtra sur l’écran si le compteur rate un test de diagnostic interne, ce qui bloquera également toutes les fonctions. - Page 14 Notes _________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ Blue - 100/80/30/5 Pantone 534 Blue Yellow - 0/27/100/0 Pantone 123 Yellow ________________________________________________ Red - 10/100/100/5 Pantone 485 Red Yellow - 0/27/100/0 Pantone 123 Yellow Blue - 100/80/30/5 Pantone 534 Blue...
