Mode d'emploi

Mesure de courant c.a./c.c.

1. Mettre l'interrupteur de fonctions sur la
gamme 1000ADC, 600ADC, 1000AAC
ou 600AAC. Si la fréquence nécessaire
est inconnue, sélectionner la gamme
la plus haute en premier, puis redescendre
si nécessaire.

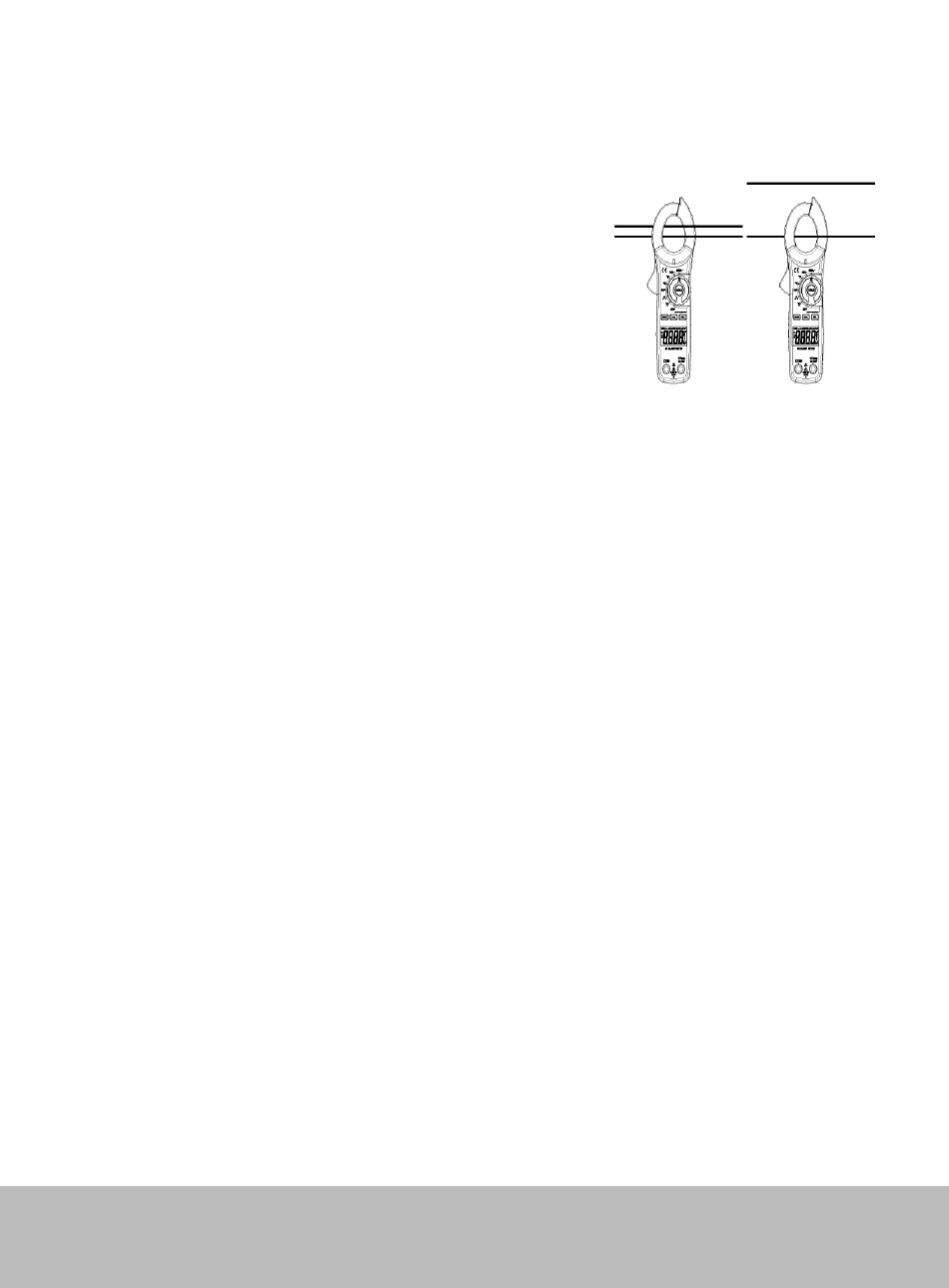

2. Appuyer sur le déclencheur pour ouvrir
la mâchoire et bien entourer la maille.
L'écran affichera la lecture.

Mesure de voltage c.a./c.c.

1. Insérer le fil test noir dans le terminal négatif COM et le fil d'essai
rouge dans le terminal positif V.
2. Mettre le bouton de sélection en position V, et sélectionner c.a. ou
c.c. avec le bouton MODE.
3. Sélectionnez Hz% ou V c.a. avec le bouton Hz%.
4. Connecter les fils d'essais en parallèle avec le circuit à tester.
L'écran ACL affichera la lecture.
Mesure de la résistance
1. Insérer le fil d'essai noir dans le terminal négatif COM et le fil test
rouge dans le terminal positif V.
2. Mettre l'interrupteur des fonctions en position Ω.
3. Promener la sonde de test dans le circuit ou la composante à
tester. Il vaut mieux déconnecter un côté de l'appareil à tester afin
que le reste du circuit n'interfère pas avec la lecture.
4 Blue
4. L'écran ACL affichera la lecture.
