Conditions: Le mur présente des aspérités.
▶
Compensez les aspérités du mur en utilisant les sup-
ports muraux.
5
Installation
5.1
Installation hydraulique
Avertissement !
Risques sanitaires en présence d'impure-
tés dans l'eau potable !
La présence de restes de joints, de salis-
sures et d'autres résidus dans les canalisa-
tions est préjudiciable à la qualité de l'eau
potable.
▶
Rincez soigneusement toutes les
conduites d'eau froide et chaude avant de
procéder au montage du produit.
0020234040_02 eloSTOR exclusive Notice d'installation et de maintenance

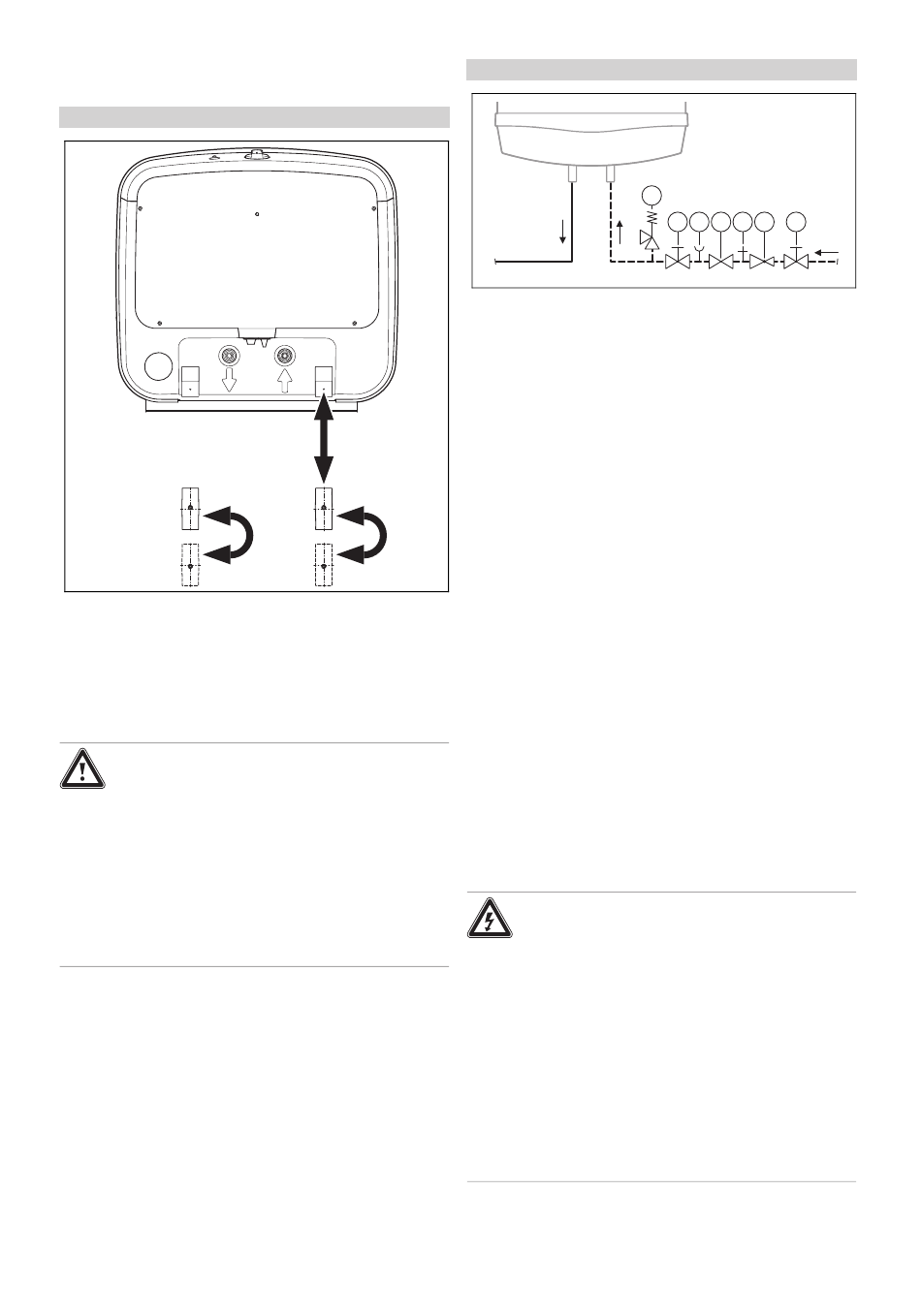

Conditions: Installation sous pression
1
Soupape de sécurité
2
Soupape d'arrêt
3
Connecteur pour mano-
mètre
4
Clapet non-retour
▶
Montez les composants (1) à (7).
▶
Placez le dispositif de sécurité le plus près possible de
l'entrée d'eau froide du produit.
▶
Montez la conduite d'écoulement de sorte qu'elle pré-
sente une pente constante.
▶
Ménagez une distance suffisante entre la conduite de
purge de la soupape de sécurité et l'entonnoir d'évacua-
tion, pour que la conduite de purge puisse être à l'atmo-
sphère.
–
Distance: ≥ 20 mm
▶
Vérifiez que la conduite d'écoulement présente un dia-
mètre au moins égal à la conduite de purge de la sou-
pape de sécurité.
▶
Contrôlez la pression au niveau du raccord d'eau.
Résultat 1:
Pression au niveau du raccord d'eau: ≤ 6 bar
▶
Installez un groupe de sécurité adapté et dépourvu
de réducteur de pression.
Résultat 2:
Pression au niveau du raccord d'eau: 6 ... 16 bar
▶
Installez un groupe de sécurité adapté et doté d'un
réducteur de pression.
5.2
Exigences vis-à-vis de l'installation
électrique de l'emplacement de montage
Danger !
Risque d'électrocution
Toute intervention au niveau d'un composant
électrique raccordé au réseau basse tension
présente un risque d'électrocution.
▶
Coupez l'alimentation électrique de l'ap-
pareil.
▶
Faites en sorte que l'appareil ne puisse
pas être remis sous tension.
▶
Vérifiez que l'appareil est bien hors ten-
sion.
▶
Mettez systématiquement l'appareil hors
tension avant de l'ouvrir.
▶
Procédez à un raccordement fixe du produit au secteur
via un séparateur.
Installation 5
1
2
3
4
5
6
7
5
Soupape de contrôle
6
Réducteur de pression
7
Soupape d'arrêt d'eau
froide
7
