Connexions
Cette section explique comment raccorder des enceintes, un appareil
d'enregistrement et des antennes.
Pour d'autres raccordements, consultez les sections ci-dessous.
REMARQUE
• Ne branchez pas le cordon d'alimentation tant que vous n'avez pas
terminé toutes les connexions.
• Pour faire vos connexions, consultez également le manuel de l'utilisateur
des autres équipements.
• Vérifi ez que vous connectez correctement les canaux droit et gauche
(le canal gauche sur le connecteur gauche et le canal droit sur le
connecteur droit).
• Ne groupez pas les cordons d'alimentation avec les câbles de
connexion des équipements.
Cela pourrait provoquer des ronfl ements ou autres types de bruit
audio indésirables.
2.RCDN7E3̲FRA̲107.indd 5
2.RCDN7E3̲FRA̲107.indd 5
All manuals and user guides at all-guides.com

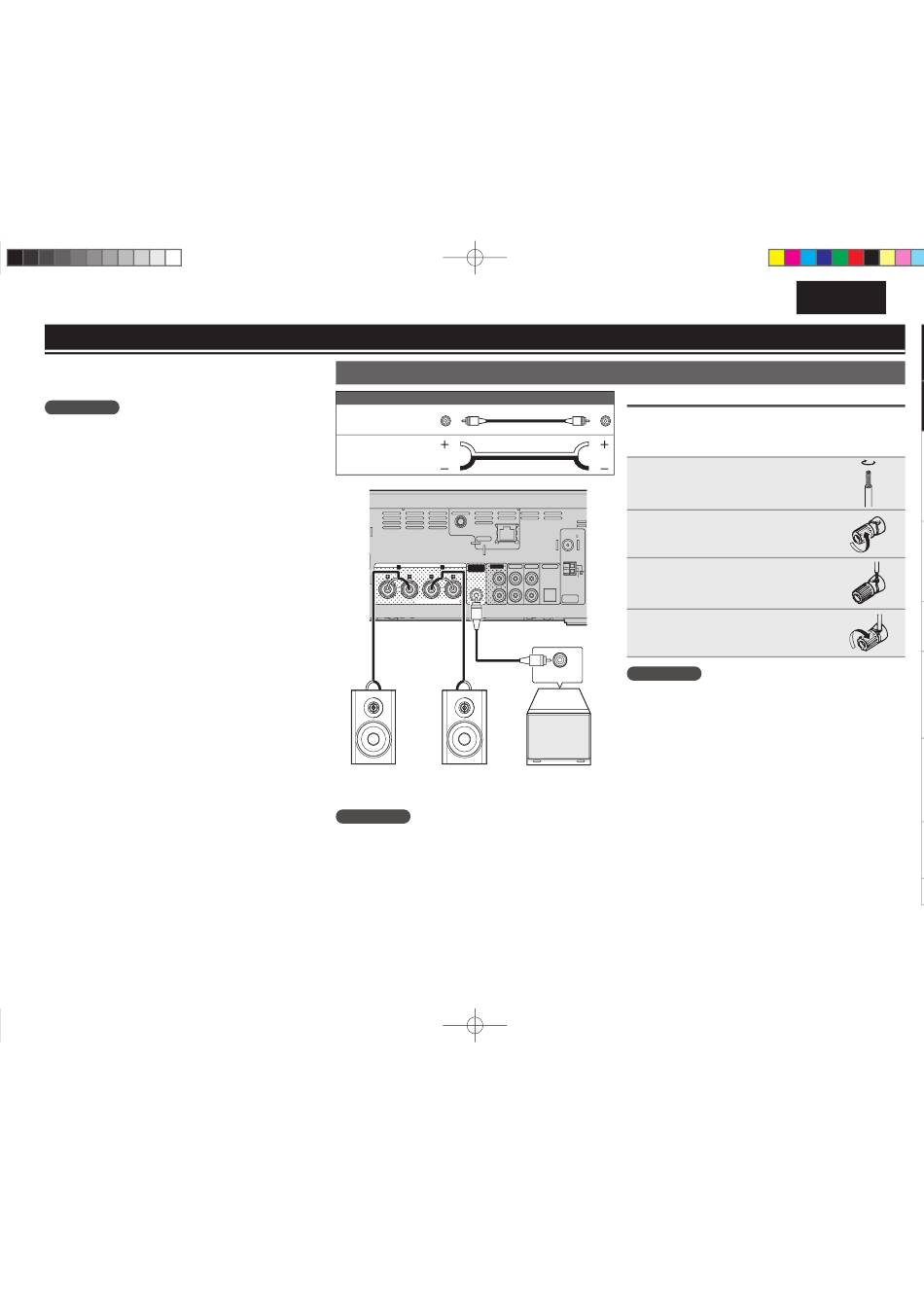

Connexion des enceintes
Câbles audio (vendu séparément)
Câble avec
(Noir)
prise à broche
Câbles
d'enceinte
WLAN ANTENNA
NETWORK
SPEAKERS
R
L
SUBWOOFER
PREOUT
SPEAKERS INPEDANCE 4-16
q
w
w
q
R
L
Enceinte SC-N7
REMARQUE
Veillez à abaisser le volume sonore avant de procéder aux réglages
des enceintes.
Connexion des câbles d'enceinte
Vérifi ez attentivement les canaux gauche (L) et droit (R) ainsi que les
polarités + (rouge) et – (noir) sur les enceintes connectées à l'appareil,
et veillez à connecter correctement les canaux et les polarités.
Ôtez environ 10 mm de la gaine à
1
l'extrémité du câble d'enceinte, puis
torsadez le fi l ou appliquez-y une prise.
RCD-N7W
Tournez la borne d'enceinte dans le
2
sens anti-horaire pour la desserrer.
COAX.
75
ETHERNET
FM
AM
Insérez le fi l du câble d'enceinte dans
3
AUX OUT
AUX IN 1
AUX IN 2
AUX IN 3
(OPTICAL)
la garde de la borne d'enceinte.
L
LOOP
ANT.
R
TUNER
ANTENNA
Tournez la borne d'enceinte dans le
4
sens horaire pour la serrer.
REMARQUE
Prises d'entrée
• Utilisez des enceintes avec une impédance de 4 à 16 Ω. Le circuit
de protection doit être activé si des enceintes avec une impédance
différente que celle spécifi ée, sont utilisées.
• Connectez les câbles d'enceinte de façon à ce qu'ils ne dépassent
pas des bornes d'enceinte. Le circuit de protection risque d'être
activé si les fi ls touchent le panneau arrière ou si les côtés + et –
entrent en contact (vpage 6 "Circuit de protection").
• Ne jamais toucher les bornes d'enceinte lorsque l'alimentation est
Subwoofer avec
connectée. Vous risquez de subir un choc électrique.
amplifi cateur intégré
• Lorsque vous raccordez à cet appareil des enceintes (SC-N7) vendues en
option, vous pouvez régler le fi ltre afi n de bénéfi cier d'une sortie audio
de qualité optimale (vpage 36 "Utilisation d'un fi ltre d'optimisation").
FRANCAIS
5
