- Page 1 Video Display 349311 Notice d'installation 349312...
-
Page 3: Table Des Matières
INDEX 1 INTRODUCTION 1.1 RECOMMANDATIONS ET CONSEILS 1.2 CONTENU DE L’EMBALLAGE 2 DESCRIPTION 2.1 FONCTIONS PRINCIPALES 2.2 VUE FRONTALE 2.3 TOUCHES FONCTIONS INTERPHONE VIDÉO 2.4 TOUCHES DE NAVIGATION 2.5 VUE POSTÉRIEURE 3 INSTALLATION 3.1 INSTALLATION SOUS BOîTIER ENCASTRÉ 4 CONFIGURATION RAPIDE 5 CONFIGURATION AVANCÉE 5.1 FLEXIBILITÉ... -
Page 4: Introduction
– doit être installée uniquement en intérieur; – ne doit pas être exposée à des infiltrations ni à des éclaboussures d’eau; – doit être utilisée uniquement sur des systèmes d’interphone vidéo à 2 fils BTicino. CONTENU DE L’EMBALLAGE L’emballage contient: Axolute Video Display •... -
Page 5: Description
Permet de visualiser les zones partialisées, l'état du système et les trois dernières alarmes reçues accompagnées des informations correspondantes (type d'alarme). Diffusion sonore: Permet de gérer la diffusion sonore numérique BTicino et de cycler les sources et les morceaux/ stations de la source active. Thermorégulation: Permet d'effectuer le monitorage de l'état de la centrale de thermorégulation, de visualiser et de... -
Page 6: Vue Frontale

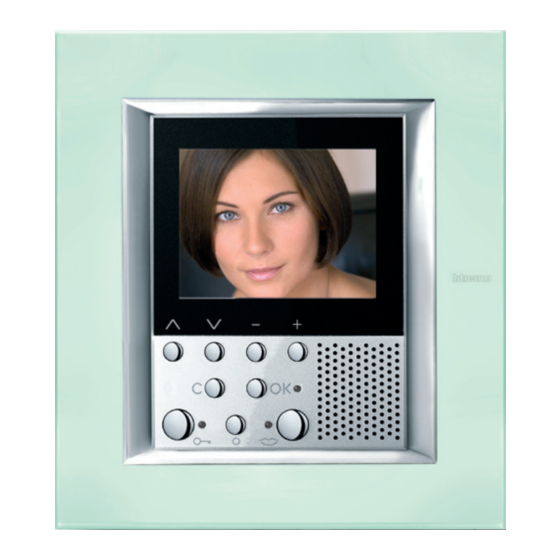

Video Display 2 DESCRIPTION VUE FRONTALE Moniteur LCD couleur: visualise les menus guidant les opérations d’utilisation et de programmation et montre les images captées par le poste externe ou par d’autres caméras. Haut-parleur Voyant d’exclusion appel. Touche de connexion: active/désactive la connexion. Voyant de connexion. -
Page 7: Touches Fonctions Interphone Vidéo
2 DESCRIPTION TOUCHES FONCTIONS INTERPHONE VIDÉO Activation Poste externe/Cyclage Active l’allumage du Poste externe associé et, si présents, permet le cyclage des autres Postes externes/caméras. Touche serrure En connexion, ouvre la serrure du Poste externe connecté et au repos celle du Poste externe associé. -
Page 8: Vue Postérieure
Video Display 2 DESCRIPTION VUE POSTÉRIEURE AXOLUTE Connecteur Mini-USB de connexion au PC. Logement des configurateurs. Connexion au BUS du système numérique à 2 fils Bticino. Microinterrupteur ON/OFF de terminaison de ligne. Connecteur d’alimentation supplémentaire. -
Page 9: Installation
3 INSTALLATION INSTALLATION SOUS BOîTIER ENCASTRÉ Pour l’installation du Axolute Video Display, prévoir un boîtier d’encastrement réf. 506E. Une fois tous les branchements réalisés, fixer le Axolute Video Display au boîtier d’encastrement en veillant à disposer les fils de telle sorte qu’ils ne soient pas endommagés. Terminer l’installation en montant la plaque dans l’esthétique voulue. -
Page 10: Configuration Rapide
Video Display 4 CONFIGURATION RAPIDE CONFIGURATION RAPIDE AVEC CONFIGURATEUR M Note: dans le cas où serait présente dans l’appartement l’interface d’appartement à 2 fils art. 346850, il est recommandé de configurer la Axolute Video Display par l’intermédiaire de la procédure de Configuration Avancée. - Page 11 4 CONFIGURATION RAPIDE Choix de la modalité M La page principale du menu est constituée d’un ensemble de fonctions interphone vidéo prédéfinies et sélectionnables avec M = 0÷6. M= 0 M= 4 TELECAMERA I INTERCOM I M= 1 M= 5 TELECAMERA I ACTIVATION I M= 2...
- Page 12 Video Display 4 CONFIGURATION RAPIDE INTERCOMMUNICANT: appel intercommunicant au Poste Interne avec adresse N identique au numéro indiqué par l'icône sélectionnée. (ex.: INTERCOMMUNICANT 4, appel intercommunicant adressé au Poste Interne avec N=4) CAMÉRA: activation directe de la caméra avec adresse identique à celle du Poste Externe associé...
-
Page 13: Configuration Avancée
5 CONFIGURATION AVANCÉE La Configuration depuis PC, réalisable par l'intermédiaire du logiciel TiAxoluteDisplay présent sur le CD, permet de configurer la page principale du menu sans les contraintes de fonctions prédéfinies. Chaque fonction peut être personnalisée au niveau type, paramètres et texte. Une plus grande flexibilité... -
Page 14: Personnalisation Des Textes
Video Display 5 CONFIGURATION AVANCÉE PERSONNALISATION DES TEXTES Possibilité de personnaliser les options présentes dans le menu de la Axolute Video Display (ex. SCÉNARIO 4 = SCÉN. Nuit, COMMUNICATION = Intercom interne appartement). Par ailleurs pour les systèmes suivants, il est possible de: ALARMES personnaliser les messages en associant un texte descriptif à... -
Page 15: Autres Fonctions
5 CONFIGURATION AVANCÉE AUTRES FONCTIONS SCÉNARIOS ET COMMUNICATION A la page initiale, il est possible d’ajouter un ou plusieurs rappels d’options scénarios et communication. De la sorte, il est possible d’ajouter 30 fonctions scénarios ou communication. COMMUNICATION SCENARIO I INTERCOM I Dans l’exemple ci-dessus, il est possible d’ajouter 12 fonctions de communication et 18 scénarios. -
Page 16: Connexion Au Pc
Video Display 5 CONFIGURATION AVANCÉE CONNEXION AU PC Pour transférer la configuration effectuée avec le logiciel TiAxoluteNighterAndWhiceStation ou l’actualisation du firmware, connecter la Axolute Video Display au PC à l’aide du câble USBminiUSB. Pour que la communication soit assurée, la Axolute Video Display doit être alimentée et non configurée physiquement. -
Page 17: Paramètres
6 PARAMÈTRES Après avoir branché Axolute Video Display, il est possible de visualiser et de modifier les réglages de configuration par l’intermédiaire du menu PARAMÈTRES. PARAMÈTRES CONFIGURATION PARAMèTRES REGLAGES SERVICES Pour plus d'informations sur les menus ci-contre, consulter le Notice d'emploi présente sur le CD fourni MESSAGGES avec le dispositif. -
Page 18: Menu Configuration
Video Display 6 PARAMÈTRES Accès au menu Configuration Sélectionner PARAMÈTRES Appuyer sur OK pour confirmer PARAMETRES MENU CONFIGURATION Sélectionner CONFIGURATION Appuyer sur OK pour confirmer CONFIGURATION Ensuite visualisé un message d’ATTENTION ! ATTENTION ! AIRE RESERVEE A LA Sélectionner SORTIR CONFIGURATION DU DISPOSITIF! Appuyer sur OK pour sortir... -
Page 19: Options
6 PARAMÈTRES 6.1.1 OPTIONS En sélectionnant OPTIONS il est possible d’accéder aux paramètres de système suivants. > OPTIONS Sélectionner OPTIONS PARAMETRES MODALITE CONFIGURATION PI RESET Appuyer sur OK pour confirmer > SECONDAIRE <NO> Sélectionner (ex.: SECONDAIRE) CHERCHE-PERSONNE <NO> DEFAUT Sélectionner <NON> ou <OUI> SECONDAIRE –... -
Page 20: Configuration Poste Interne
Video Display 6 PARAMÈTRES 6.1.2 CONFIGURATION POSTE INTERNE En sélectionnant CONFIGURATION PI, il est possible de modifier l’adresse (N) de la Axolute Video Display et/ou du Poste Externe associé (P). OPTIONS Sélectionner CONFIGURATION PI PARAMETRES MODALITE > CONFIGURATION PI RESET Appuyer sur OK pour confirmer Sélectionner l'ADRESSE (N) et/ou (P) CONFIGURATION PI... -
Page 21: Reset
6 PARAMÈTRES 6.1.3 RESET En sélectionnant RESET, toutes les données sont effacées et la configuration par défaut est rétablie. OPTIONS Sélectionner RESET PARAMETRES MODALITE CONFIGURATION PI > RESET Appuyer sur OK pour confirmer S’affiche le message suivant: ANNULER LA CONFIGURATION DU Appuyer sur OK pour quitter le menu. -
Page 22: Anomalies Et Solutions
Video Display 7 ANOMALIES ET SOLUTIONS 9 MEMO CARD ANOMALIE SOLUTION - s’assurer que les postes interne et externe sont correctement câblés et configurés (ils doivent En appuyant sur la touche Activation poste avoir la même adresse P); externe/Cyclage ( ) aucune image n’apparaît - le canal audio/vidéo pourrait être occupé: attendre qu’il se libère et réessayer. -
Page 23: Modalité Push To Talk
7 ANOMALIES ET SOLUTIONS MODALITÉ PUSH TO TALK Réception d’un appel provenant du poste externe. Appuyer sur la touche Connexion pour répondre à l’appel. Le voyant connexion est allumé. Durant la conversation, il est possible d’activer la fonction PUSH TO TALK. Appuyer sur la touche Connexion pendant au moins 2 secondes pour parler avec le poste externe. -
Page 24: Appendice
Video Display 8 APPENDICE DONNÉES TECHNIqUES de bus SCS: 18 - 28 V Alimentation de 1 2 : 18 - 28 V 200 mA (en connexion A/V) Absorption (max.) 8 mA (en stand-by) Température de service 0 - 40 °C Note sur le moniteur LCD Le moniteur LCD a été... - Page 25 NOTES 9 MEMO CARD...
- Page 26 Video Display NOTES 9 MEMO CARD...
- Page 28 BTicino SpA Via Messina, 38 20154 Milano - Italy www.bticino.it...
