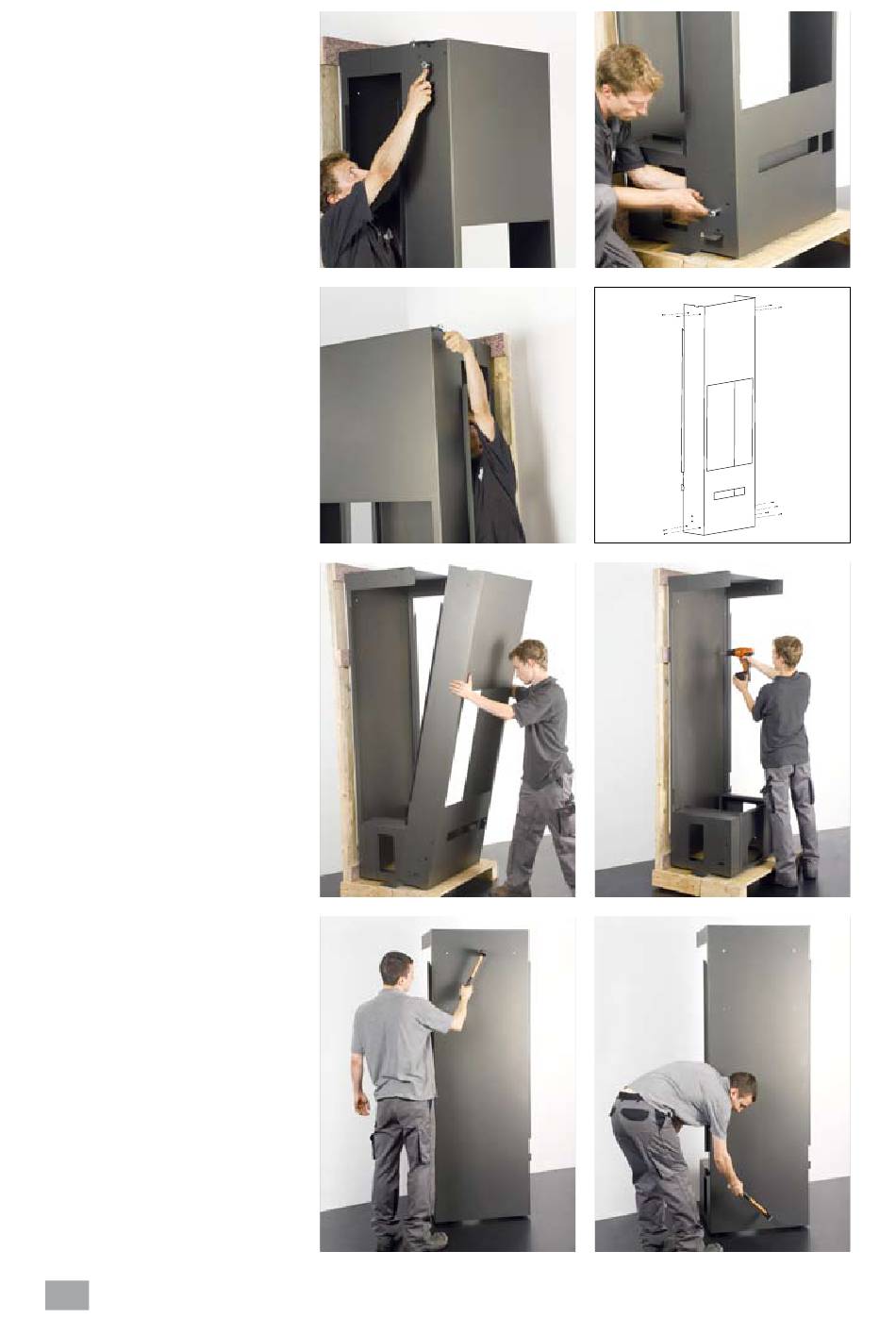

À l'aide d'une clé de 10, dévisser
les charnières (en haut et en bas)
[photos 1 & 2] et le roulement
[photo 3].
À l'aide de la clé allen de 3, dévisser
les 12 vis de la partie frontale de
l'ossature (à gauche et à droite)
[schéma 4].
Retirer la partie frontale de l'ossature
[photo 5].
Dévisser et retirer le support de
l'ossature de sa palette de transport
en bois (2 vis embout PZ2 au dos)
[photo 6].
Dans le cas d'une sortie de fumée
arrière, faire sauter la prédécoupe
du dos du support de l'ossature
[photo 7].
Dans le cas d'une arrivée d'air de
combustion par l'arrière, faire sauter la
plaque d'obturation du bas du support
de l'ossature [photo 8].
HaB2165HSF15 - installation & mode d'emploi [fr] - 1010
12
SN 77016 - ...
1
3
5
7
2
4
6
8
