Connexion
Mise à la terre
Mise à la terre facultative du SCALANCE XR-500M

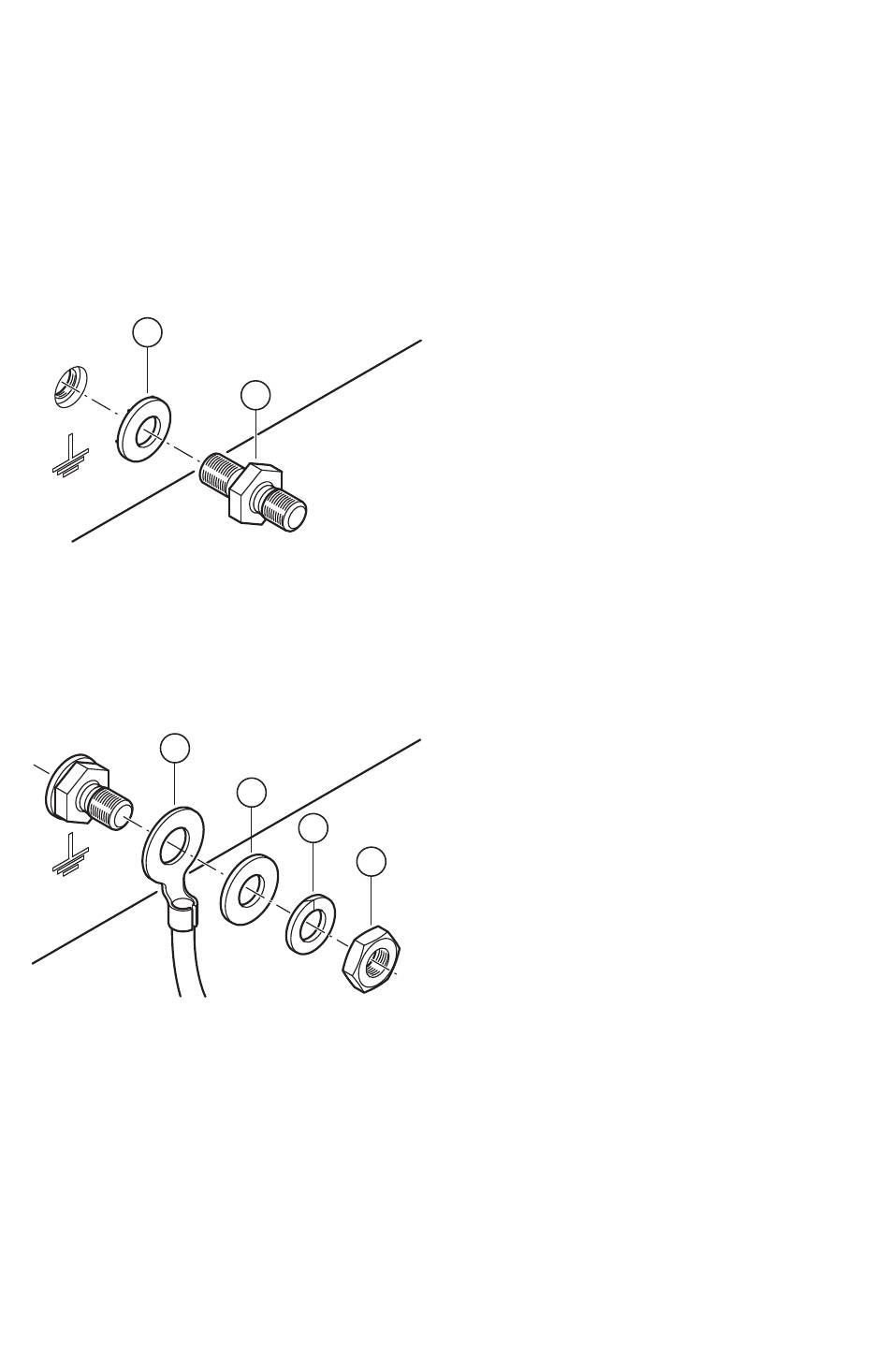

La mise à la terre (terre fonctionnelle) s'effectue via les équerres de fixation de
l'appareil ou via un goujon fileté à l'arrière de l'appareil. Exécutez les opérations
suivantes pour une mise à la terre à l'arrière de l'appareil :
1
2
1 Rondelle dentée
2 Goujon de mise à la terre
La connexion de mise à la terre se trouve au milieu de la face arrière du boîtier.
Posez la rondelle dentée, puis vissez le goujon de mise à la terre à un couple de
serrage max. de 2 Nm.
3
4
5
6
3 Borne de mise à la terre avec câble
4 Rondelle
5 Rondelle Grower
6 Ecrou
Posez les pièces 3, 4 et 5 comme indiqué sur le dessin sur le goujon de mise à la
terre puis vissez l'écrou à un couple de serrage max. de 1,5 Nm.
