Connexion
Interface série
Fonction
Tout appareil du groupe de produits SCALANCE XR-500M possède une interface
série (connecteur femelle RJ11). Il est ainsi possible d'accéder à l'appareil
indépendamment des ports Ethernet. Un câble, équipé d'un connecteur RJ11 mâle et
d'un connecteur SUB-D femelle pour la connexion à l'interface série du PC fait partie
de la fourniture.

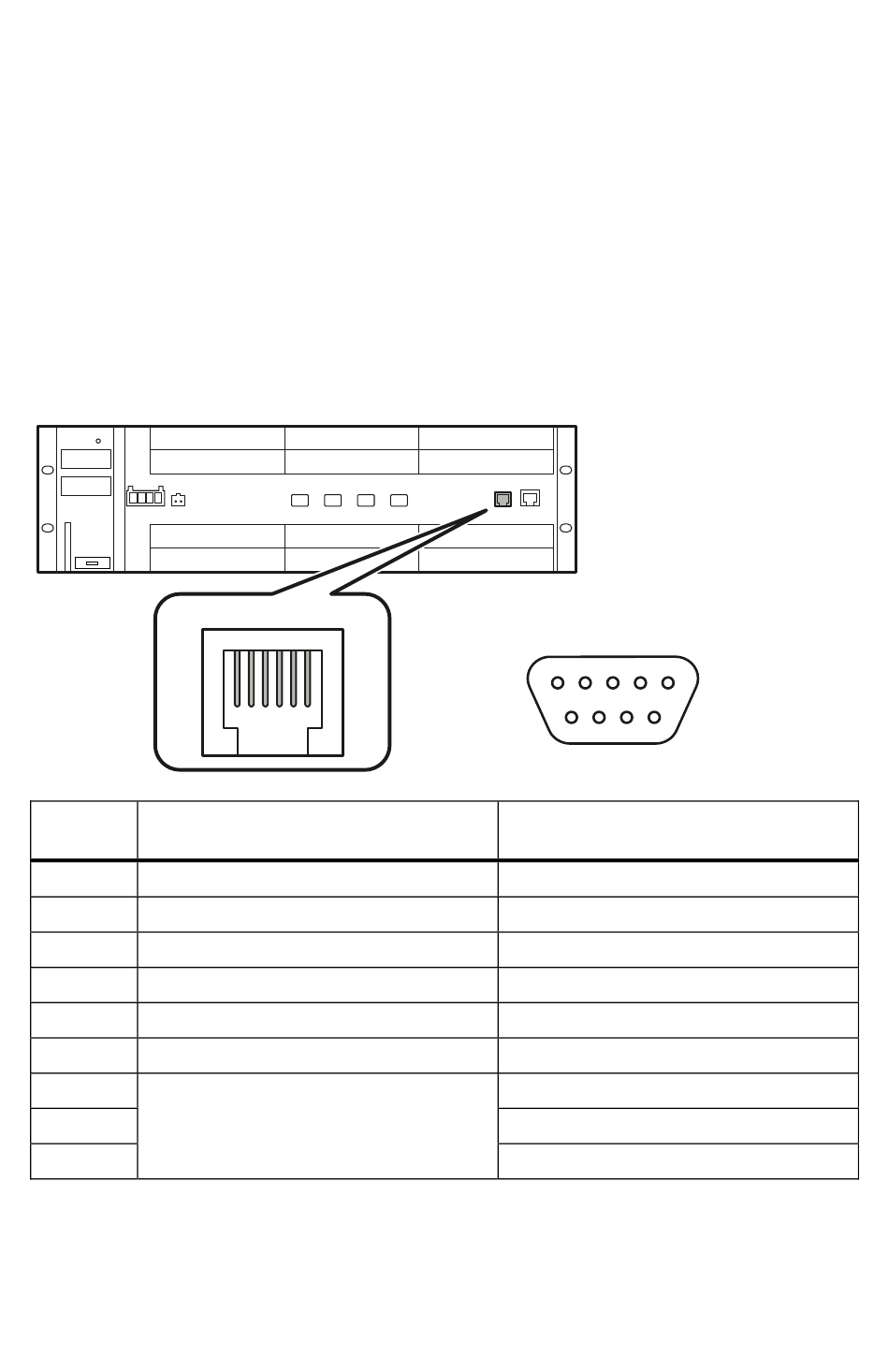

Brochage du connecteur mâle RJ11 et du connecteur femelle Sub-D
Contact Brochage du connecteur mâle
RJ11
1 -
2 -
3 TD (Transmit Data)
4 SG (Signal Ground)
5 RD (Receive Data)
6 -
7
8
9
52
6 5 4 3 2 1
5 4 3 2 1
9 8 7 6
Brochage du connecteur femelle
Sub-D
-
RD (Receive Data)
TD (Transmit Data)
-
SG (Signal Ground)
-
-
-
-
