Contact de signalisation

Fonction

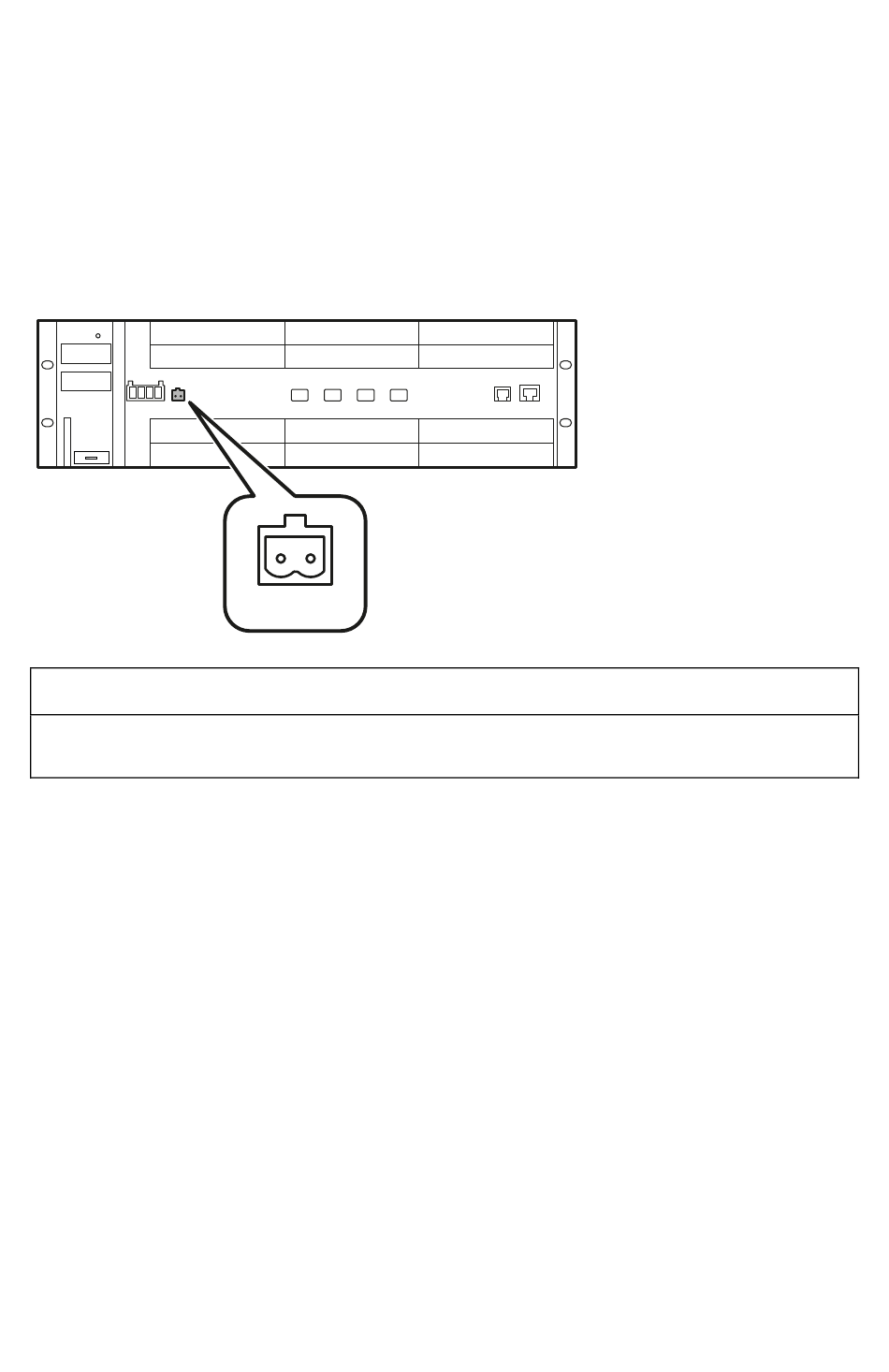

Le contact de signalisation (contact de relais) est un contact flottant qui signale les
défauts par une interruption du contact. La connexion du contact de signalisation
s'effectue au moyen d'un bornier enfichable à 2 points.
PRUDENCE
La charge au niveau du contact de signalisation ne doit pas excéder DC 24 V et
100 mA. Des tensions ou courants supérieurs risquent d'endommager l'appareil !
Signalisation des erreurs
● La signalisation du contact et la LED d'erreur sont synchronisées, c.-à-d. que
toutes les erreurs signalées par cette LED (configurable) le sont également par le
contact de signalisation.
● En cas d'erreur interne, la LED d'erreur s'allume et le contact de signalisation
s'ouvre.
● La connexion ou déconnexion d'un partenaire de communication à/d'un port non
surveillé n'entraîne pas de signalisation d'erreur.
● Le contact de signalisation reste activé tant qu'il n'a pas été remédié au défaut ou
jusqu'à ce que l'état actuel soit adopté comme nouvel état de consigne dans le
dialogue d'erreur.
SCALANCE XR-500M
A5E03275845A-01, 09/2011
F1 F2
Connexion
