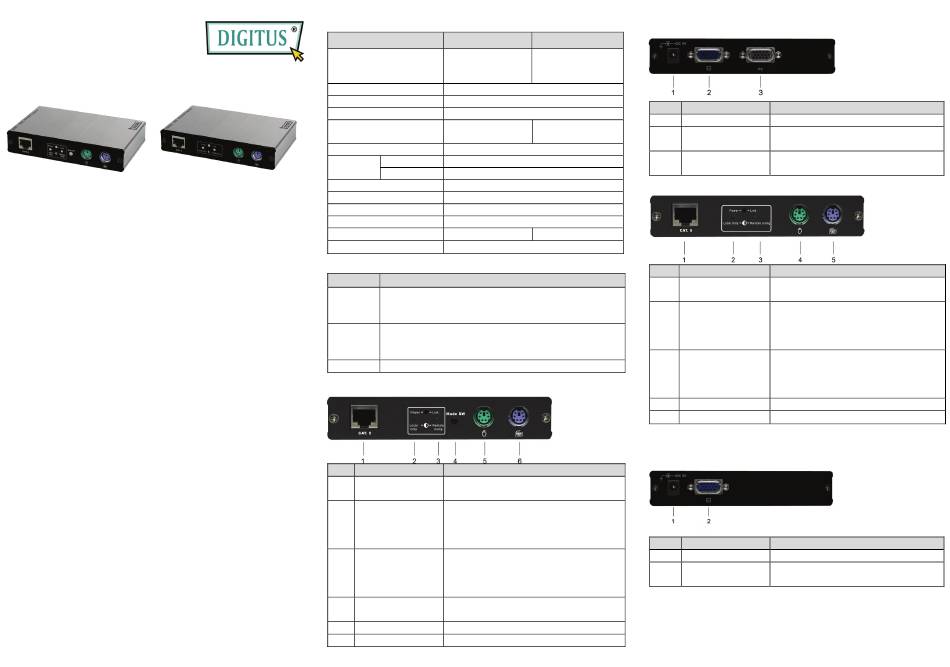

EXTENDER
KVM
DC-51101-LOCAL DC-51101-REMOTE
(Local)
Manuel de l'utilisateur
Contenu du carton
 Extender KVM Unité locale
 Extender KVM Unité distante
 Manuel de l'utilisateur
 Adaptateur courant continu 9V/600mA
 câble 3-en-1
Si quelque chose venait à manquer, veuillez contacter votre
revendeur.
Caractéristiques
 Extension du signal VGA, clavier PS/2, souris PS/2 jusqu'à
300 mètres à l'aide de l'Extender KVM et d'un câble CAT5.
 Haute résolution VGA jusqu'à 1280x1024.
 Supporte le réglage Auto/Manuel de la qualité vidéo.
 Supporte le gain vidéo, la correction du système de lecture et
le réglage alignement RGB.
 Supporte 3 touches rapides pour combiner un autre
équipement.
 Deux modes privilégiés de contrôle – "Partage" & "Local
uniquement".
 Port pour console supplémentaire disponible sur Local.
 Sélection automatique de console entre Local et Distant.
-1-
Spécifications
Fonction
Connecteur PC
Connecteur moniteur
Connecteur Clavier
Connecteur Souris
Touche Sélecteur de
Connecteur RJ-45
Témoin
lumineux
Résolution Vidéo
Distance Câble
Adaptateur courant
(Distant)
Dimensions(LxlargxH)
Exigences Matériel
V1.0
Console
PC
Câble
x 1
DC-51101-LOCAL (LOCAL) VUE FRONTALE
x 1
x 1
x 2
x 1
No
1 Connecteur CAT.5
Témoin lumineux
2
Alimentation
Témoin lumineux
3
Lien
4 Touche Mode SW
5 Souris PS/2
6 Clavier PS/2
DC-51101-LOCAL DC-51101-REMOTE
1 x HD-15
Femelle
(VGA / KB / MS)
1 x HD-15 Femelle
1 x 6 pin mini-DIN Femelle (PS/2)
1 x 6 pin mini-DIN Femelle (PS/2)
1
mode
1
Alimentation 1
Lien 1
1280×1024@60HZ
300 m (Max.)
DC 9V 600mA
Boitier Aluminium
Poids 235 g
130x83.5x29.5 mm
Caractéristiques requises
1 x Moniteur haute résolution.
1 x Souris PS/2.
1 x Clavier PS/2.
1 x carte VGA, SVGA ou Multisync.
1 x port souris 6-pin mini-DIN (PS/2).
1 x port clavier 6-pin mini-DIN (PS/2).
1 x câble KVM 3-en-1 ou équivalent.
Composant Description
Branchez le câble CAT5 sur ce
connecteur.
On quand l'appareil est allumé.
Off quand l'appareil est éteint.
Flash quand "Utilisation Local
uniquement".
On quand le lien est réalisé.
Off dans l'absence de lien vers
l'appareil Distant.
Flash en mode Distant.
Touche bascule modes "Partage" &
"Local uniquement"
La souris PS/2 se branche ici.
Le clavier PS/2 se branche ici.
-2-
DC-51101-LOCAL (LOCAL) VUE ARRIERE
Non
No Composant
1 Prise Alimentation L'adaptateur courant se branche ici.
Non
Connecteur
2
Moniteur
3 Connecteur PC
DC-51101-REMOTE (DISTANT) VUE FRONTALE
230 g
No Composant
1 Connecteur CAT.5
Témoin lumineux
2
Alimentation
Témoin lumineux
3
Lien
4 Souris PS/2
5 Clavier PS/2
DC-51101-REMOTE (DISTANT) VUE ARRIERE
No Composant
1 Prise Alimentation L'adaptateur courant se branche ici.
Connecteur
2
Moniteur
*P.S. Les témoins lumineux Alimentation et Lien clignotent
simultanément quand KVM-E-PRO est en "mode commande".
Description
Le câble VGA (HD-15) connecté au
moniteur se branche ici.
Le câble 3-en-1 vers le PC se
branche ici.
Description
Branchez le câble CAT5 dans ce
connecteur.
On quand l'appareil est allumé.
Off quand l'appareil est éteint.
Flash quand "Utilisation Local
uniquement
On quand le lien est réalisé.
Off dans l'absence de lien vers l'unité
locale.
Flash en utilisation Locale.
La souris PS/2 se branche ici.
Le clavier PS/2 se branche ici.
Description
Le câble VGA (HD-15) connecté au
moniteur se branche ici.
-3-
