RF Rx SW868/SW915/SW917/SW922-4S 48V
//
Montage- und Anschlussanleitung / Funkempfänger
Mounting and wiring instructions / Wireless receiver
Instructions de montage et de câblage / Récepteur sans fil
Istruzioni di montaggio e collegamento / Ricevitore wireless
Instruções de montagem e instalação / Receptor de rádio frequência
Инструкция по монтажу и подключению / Радио-приемник
Français
Mode de fonc-
LED 1
LED MD
tionnement
Fonctions supplé-
mentaires
Surveillance
éteinte
clignote
de la pile
(LED 3
lente-
clignote)
ment
Surveillance
éteinte
clignote
de l'état
(LED 4
lente-
clignote)
ment
Remarque
Si une ou les deux fonctions supplémentaires sont activées, aucun
émetteur radio ne peut être programmé sur cette sortie
de commutation!
Mode de fonctionnement contact fugitif
- Choisir ou sélecter la fonction mode fugitif. LED MD clignote.
- A chaque clignotement de la LED, le temps d'intervalle augmente
d'une seconde.
- Compter les clignotements de la LED et dès que le temps est atteint,
confirmer avec le bouton-poussoir LRN.
- Pour changer le temps de contact fugitif, démarrer la sélection des
modes de fonctionnement et choisir à nouveau la fonction
mode fugitif.
Mode de fonctionnement surveillance de l'état
- Aprés avoir sélectionné la fonction de surveillance d'état, la LED MD
clignote toutes les secondes.
- Les LED 1 - 4 affichent les temps de l'état réglables.
- L'affichage de la LED change toutes les 5 s (voir le tableau).
- Quand la combinaison LED souhaitée est affichée, appuyer sur le
bouton-poussoir LRN pendant 1 s. Le mode de fonctionnement sou-
haité est maintenant activé.
- Sans confirmation du choix, la valeur standard de 10 s est définie.
Etat temps
LED 1
LED 2
de signal
10 s
allumée
-
100 s
allumée
allumée
1 000 s
allumée
allumée
10 000 s
allumée
allumée
Fonction: Si aucun message d'état des commutateurs programmés ne
suit, la sortie K4 active l'alarme après 2,2 fois le temps de l'état.
Fonction
La sortie K3 signale une
sous-tension des interrup-
teurs/émetteurs program-
més et alimentés par pile.
La sortie K4 signale erreur
d'état; n'activer la fonction
qu'en combinaison «inter-
rupteur avec signal d'état».
LED 3
LED 4
LED MD
-
-
clignote
toutes les s
-
-
clignote
toutes les s
allumée
-
clignote
toutes les s
allumée
allumée
clignote
toutes les s
Attention! Assurez-vous que l'émetteur radio programmé soit réglé
sur le temps du signal d'état correct.
Apprentissage de l'interrupteur
- Appuyer sur le bouton-poussoir LRN pendant env. 1 s -> LED MD
clignote lentement (2 Hz).
- Sélection de canal: appuyer sur le bouton-poussoir SEL.
- Actionner l'interrupteur/organe de commande -> la LED du canal
correspondant s'éteint brièvement.
- Quitter le mode apprentissage: appuyer sur le bouton-poussoir LRN
pendant env. 1 s -> LED MD est allumée.
Effacement de l'interrupteur
- Appuyer sur le bouton-poussoir LRN durant 5 s -> LED MD clignote
rapidement (5 Hz).
- Sélection de canal: appuyer sur le bouton-poussoir SEL.
- Actionner l'interrupteur/organe de commande à effacer -> la LED du
canal correspondant clignote brièvement.
- Quitter le mode effacement: appuyer sur le bouton-poussoir LRN
pendant env. 1 s.
Apprentissage inverse d'un interrupteur
- Procédure identique mode apprentissage mais interrupteur doit être
actionné, avant de commencer la procédure avec LRN.
Effacement de tous les interrupteurs
- Appuyer sur le bouton-poussoir LRN durant 5 s > LED MD clignote
rapidement (5 Hz).
- LED 1 est allumée -> ne plus appuyer sur le bouton-poussoir LRN.
- Appuyer à nouveau le bouton-poussoir LRN durant 5 s jusqu'à ce que
LED MD s'éteigne.
- LED MD est allumée et LED 1 clignote rapidement -> ne plus ap-
puyer sur le bouton-poussoir LRN.
- Mode de fonctionnement était réinitialisé au standard.

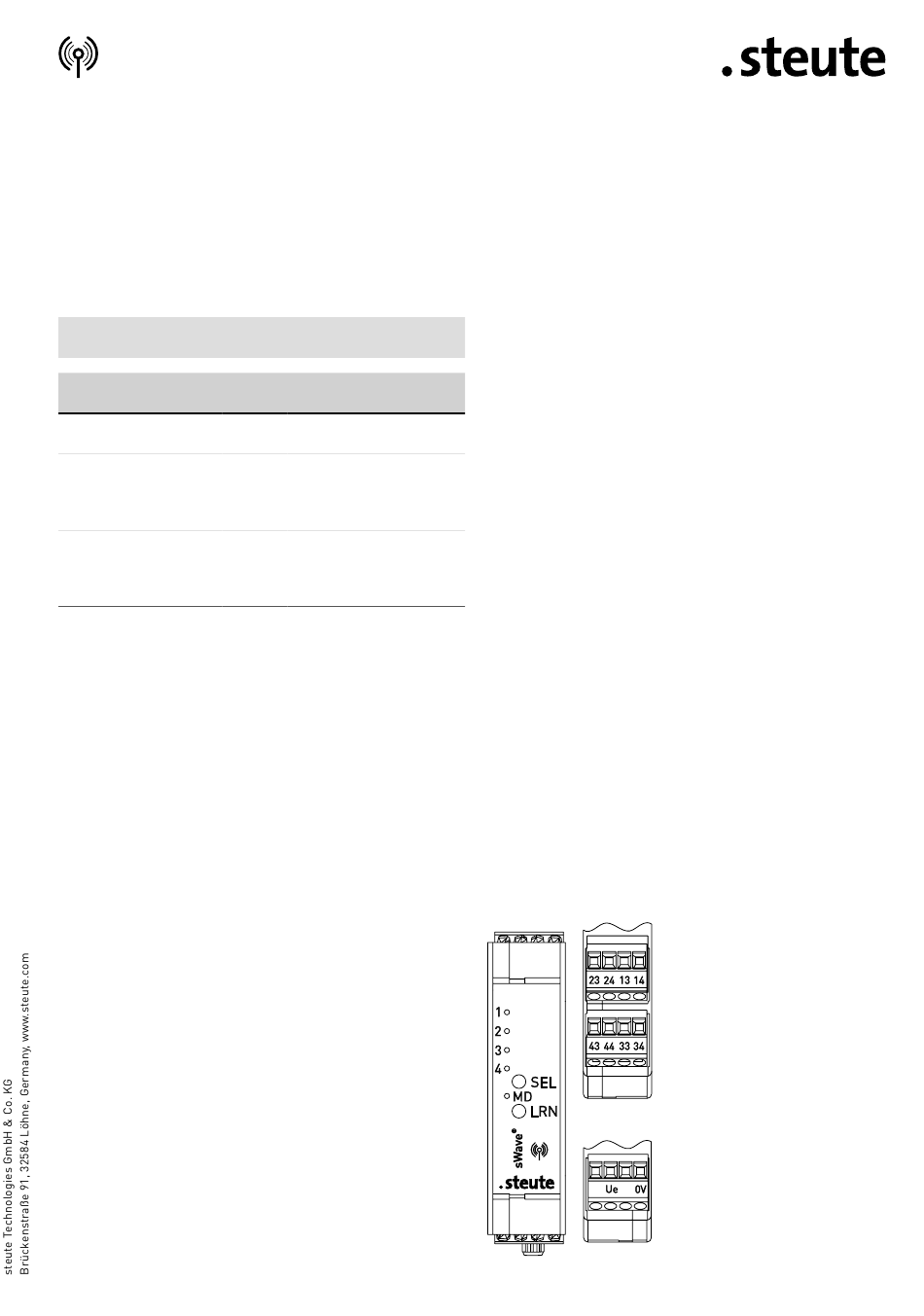

Antenne SMA femelle
8 / 28
13-14 K1 Sortie
23-24 K2 Sortie
33-34 K3 Sortie
43-44 K4 Sortie
1 ... 4
Affichage d'état des
sortiese
SEL
Touche de SELECT
MD
LED de mode
LRN
Touche de programmation
U e , 0V Tension d'alimentation
