RF Rx SW868/SW915/SW917/SW922-4S 48V
//
Montage- und Anschlussanleitung / Funkempfänger
Mounting and wiring instructions / Wireless receiver
Instructions de montage et de câblage / Récepteur sans fil
Istruzioni di montaggio e collegamento / Ricevitore wireless
Instruções de montagem e instalação / Receptor de rádio frequência
Инструкция по монтажу и подключению / Радио-приемник
Português
Status sinal
LED 1
LED 2
tempo
10 s
aceso
-
100 s
aceso
aceso
1 000 s
aceso
aceso
10 000 s
aceso
aceso
Função: Caso nenhum status de programação dos interruptores esteja
indicando, a saída K4 muda após o status 2.2 para o alarme.
Atenção! Certifique-se de que a programação nos transmissores sem
fio está ajustado na correta configuração de sinal.
Habilitação um interruptor
- Pressione o botão LRN por aprox. 1 s -> LED MD pisca lentamente
(2 Hz).
- Seleção de canal: pressione o botão SEL.
- Acionar o interruptor/botão de comando que deverá acionar o canal
selecionado -> o LED do canal correspondente apaga por instantes.
- Para sair do modo teach-in: pressione o botão LRN por aprox. 1 s ->
LED MD acende.
Desabilitar um interruptor
- Pressione o botão LRN por 5 s -> LED MD pisca rápidamente (5 Hz).
- Seleção de canal: pressione o botão SEL.
- Acionar o interruptor/botão de comando que será desabilitado para
o canal selecionado -> o LED do canal correspondente pisca
por instantes.
- Para sair do modo apagar: pressione o botão LRN por aprox. 1 s.
Habilitação inversa de um interruptor
- Procedimento como na habilitação, entretanto o interruptor terá que
estar atuado antes de iniciar o procedimento com LRN.
Desabilitação de todos interruptores
- Pressione o botão LRN por 5 s -> LED MD pisca rápidamente (5 Hz).
- LED 1 acende -> solte o botão LRN.
- Pressione o botão LRN por 5 s até o LED MD apagar.
- LED MD fica aceso e LED 1 pisca rápidamente -> solte o botão LRN.
- Resetar o modo de operação para o padrão.
LED 3
LED 4
LED MD
-
-
pisca a cada
segundo
-
-
pisca a cada
segundo
aceso
-
pisca a cada
segundo
aceso
aceso
pisca a cada
segundo
SMA Encaixe da antena
Manutenção
Nos casos em que os equipamentos estiverem instalados em condi-
ções ambientes adversas é recomendado que seja realizada a conser-
vação obedecendo os passos seguintes:
1. Eliminar restos de sujeira.
2. Limpar somente com pano úmido.
Limpeza
- Em caso de limpeza úmida: Use água e produtos de limpeza
não abrasivos.
- Não utilize produtos de limpeza agressivos e solventes.
Limpe somente a parte externa do invólucro. Limpe o invólucro usan-
do produtos de limpeza domésticos. Não utilizar ar comprimido para
a limpeza.
Descarte
- Observe as disposições legais locais a referente ao descarte.
- Separar materiais recicláveis.
Русский
Использование Инструкции по монтажу и подключению
Целевая группа: специально уполномоченный персонал.
Все операции, описанные в данном руководстве по монтажу, долж-
ны выполняться только квалифицированным персоналом, уполно-
моченным эксплуатационником оборудования.
1. Прочитать и понять Инструкция по монтажу и подключению.
2. Соблюдать действующие предписания по технике безопасности и
предотвращению несчастных случаев.
3. Установка и ввод устройства в эксплуатацию.
14 / 28

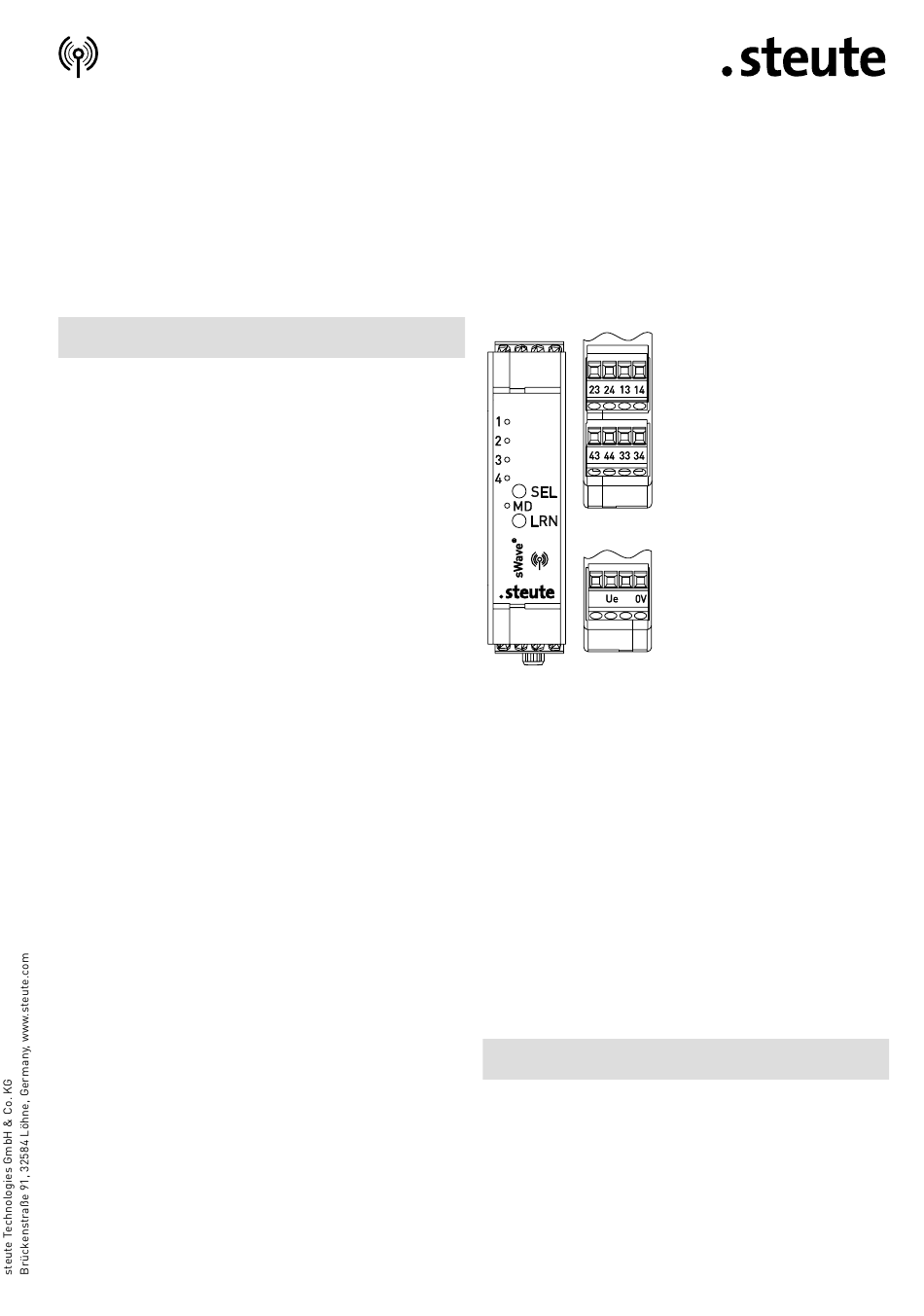

13-14 K1 Saída
23-24 K2 Saída
33-34 K3 Saída
43-44 K4 Saída
1 ... 4
Exibição status de
saída
SEL
SEL Seletor
MD
MD modo LED
LRN
Tecla de programação
U e , 0V Suprimento de energia
