RF Rx SW868/SW915/SW917/SW922-4S 48V
//
Montage- und Anschlussanleitung / Funkempfänger
Mounting and wiring instructions / Wireless receiver
Instructions de montage et de câblage / Récepteur sans fil
Istruzioni di montaggio e collegamento / Ricevitore wireless
Instruções de montagem e instalação / Receptor de rádio frequência
Инструкция по монтажу и подключению / Радио-приемник
English
SMA antenna socket
Maintenance
With rough conditions, we recommend routine maintenance as follows:
1. Removal of all dirt particles.
2. Clean only with a damp cloth.
Cleaning
- In case of damp cleaning: use water or mild, non-scratching,
non-chafing cleaners.
- Do not use aggressive cleaners or solvents.
Clean enclosure on the outside only. Clean enclosure with household
cleaning agents. Do not use compressed air to clean.
Disposal
- Observe national, local and legal regulations concerning disposal.
- Recycle each material separately.
Français
Utilisation des instructions de montage et de câblage
Groupe cible : personnel autorisé et compétent.
Toutes les manipulations décrites dans cette notice d'installation ne
doivent être effectuées que par du personnel formé et autorisé par la
société exploitante.
1. Lire et comprendre les instructions de montage et de câblage.
2. Respecter les règles de sécurité et de prévention des accidents
en vigueur.
3. Installer l'appareil et le mettre en service.

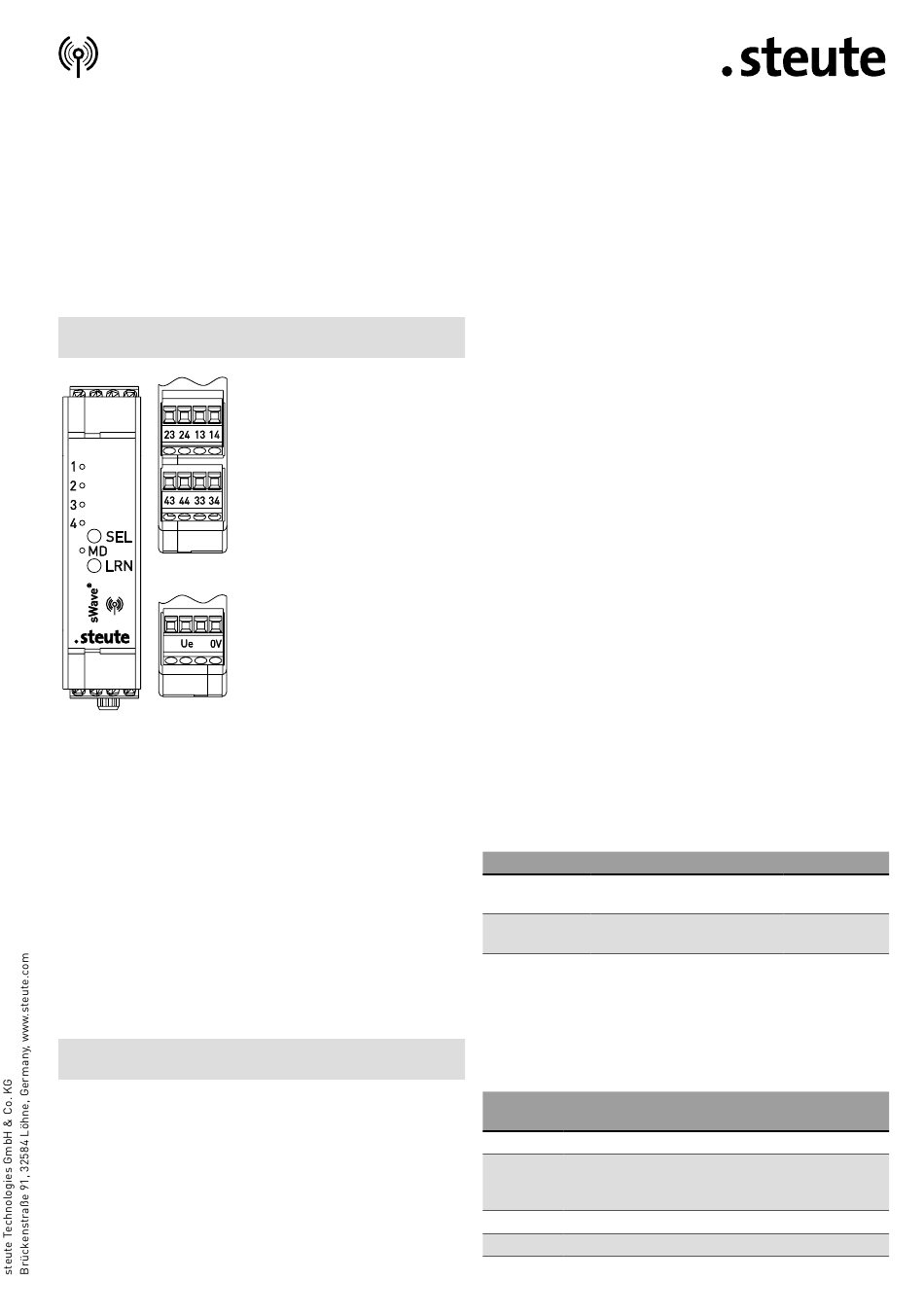

13-14 K1 Output
23-24 K2 Output
33-34 K3 Output
43-44 K4 Output
1 ... 4
Status display of the
outputs
SEL
SELECT button
MD
Mode LED
LRN
Teach-in button
U e , 0V Voltage supply
La sélection et l'installation des appareils et leurs intégrations dans
les systèmes de commande exigent une connaissance approfondie
de toutes les lois pertinentes, ainsi que des exigences normatives du
fabricant de la machine. En cas de doute, la version allemande fait
référence.
Volume de livraison
1 appareil, 1 instruction de montage et de câblage, carton.
Utilisation conforme
Le récepteur sans fil à quatre canaux est utilisé pour commuter les
consommateurs électriques au moyen d'une transmission radio. Les
émetteurs utilisent le protocole de communication steute sWave ® , à
l'aide des modules LR et ULR intégrés. La sortie du récepteur peut
être pilotée par 40 émetteurs maximum. Chaque émetteur doit, au
préalable, être calibré sur le récepteur par auto-apprentissage.
Option mémoire d'état
Après la mise en marche, le dernier état valide des sorties est rétabli
pour les récepteurs avec mémoire d'état
RF Rx SW868/915/917/922 -4S-S.
Montage et raccordement
La portée dépend fortement des conditions locales. Le signal radio
peut être gravement affecté par des matériaux conducteurs. Ceci
concerne également les feuilles fines, telles les feuilles d'aluminium
colaminées sur matériaux isolants.
Antenne
N'utiliser que des antennes appropriées:
Appareil
Antenne
SW868/922
Antenne avec câble de raccor-
dement et connecteur SMA
SW915/917
Antenne avec câble de raccor-
dement et connecteur SMA
Installer l'antenne sur de la tôle. La tôle sert de contrepoids HF.
Dimension minimale de la tôle: 250 x 250 mm. Observer la distance la-
térale à la paroi la plus proche ou à la source d'interférence: au moins
300 mm. Ne pas plier ou coincer le câble de l'antenne. Rayon minimal
de torsion >25 mm.
Attribution des emplacements et fréquences radio:
Type
Fréquence radio Lieu
d'appareil
SW868
868,3 MHz
SW915
915,0 MHz
SW917
917,0 MHz
SW922
916,5 MHz
6 / 28
Code-article
1188958
1188987
selon
d'utilisation
EU
2014/53/EU (RED)
USA
FCC
IC
Canada
IFT
Mexique
Brésil
ANATEL
Japon
ARIB STD-T108
