RF Rx SW868/SW915/SW917/SW922-4S 48V
//
Montage- und Anschlussanleitung / Funkempfänger
Mounting and wiring instructions / Wireless receiver
Instructions de montage et de câblage / Récepteur sans fil
Istruzioni di montaggio e collegamento / Ricevitore wireless
Instruções de montagem e instalação / Receptor de rádio frequência
Инструкция по монтажу и подключению / Радио-приемник
Italiano
Modalità operativa contatto temporizzato
- Scegliere o selezionare la funzione di temporizzazione. Il LED MD
lampeggia.
- Ogni volta che lampeggia, il LED aumenta il tempo di impulso di un
secondo.
- Contare gli impulsi del LED lampeggiante e confermare con il pul-
sante LRN quando viene raggiunto il tempo desiderato.
- Per modificare il tempo del contatto temporizzato, avviare la selezio-
ne delle modalità operativa e scegliere nuovamente la funzione di
temporizzazione.
- Choose or select wiping function. LED MD flashes.
- With each flashing of the LED, the wiping time is increased by 1 s.
- Count the impulses of the flashing LED and confirm the desired time
by pressing the LRN push-button.
- In order to change the wiping contact time, start selection of opera-
tion mode and select wiping function again.
Modalità operativa monitoraggio dello stato
- Dopo aver selezionato la funzione monitoraggio dello stato, il LED
MD lampeggia ogni secondo.
- I LED 1-4 indicano i tempi dello stato regolabili.
- Ogni 5 s cambia l'indicazione del LED (vedere tabella).
- Quando è visualizzata la combinazione LED desiderata, premere il
pulsante LRN per 1 s. La modalità operativa desiderata è ora attivata.
- Senza conferma della selezione, viene impostato il valore predefinito
di 10 s.
Tempo del
LED 1
LED 2
segnale
stato
10 s
-
illumi-
nata
100 s
illumi-
illumi-
nata
nata
1 000 s
illumi-
illumi-
nata
nata
10 000 s
illumi-
illumi-
nata
nata
Funzione: Se non viene data alcuna informazione di stato dagli inter-
ruttori programmati, l'uscita K4 attiva un allarme automaticamente
dopo che il tempo di stato è trascorso 2,2 volte.
Attenzione! Assicurarsi che il trasmettitore wireless programmato sia
impostato sul segnale di stato corretto.
Programmazione di un interruttore
- Premere il pulsante LRN per ca. 1 s -> LED MD lampeggia lento
(2 Hz).
- Selezione del canale: premere il pulsante SEL.
LED 3
LED 4
LED MD
-
-
lampeggia
ogni secondo
-
-
lampeggia
ogni secondo
illumi-
-
lampeggia
nata
ogni secondo
illumi-
illumi-
lampeggia
nata
nata
ogni secondo
- Azionare l'interruttore/il dispositivo di comando da abbinare -> il
LED corrispondente al canale si spegne per breve tempo.
- Abbandonare la modalità di programmazione: premere il pulsante
LRN per ca. 1 s -> LED MD si illumina.
Cancellazione di un interruttore
- Premere il pulsante LRN per 5 s -> il LED MD lampeggia veloce
(5 Hz).
- Selezione del canale: premere il pulsante SEL.
- Azionare l'interruttore/il dispositivo di comando da eliminare -> il
LED corrispondente al canale lampeggia brevemente.
- Abbandonare la modalità di cancellazione: premere il pulsante LRN
per ca. 1 s.
Programmazione invertita di un interruttore
- Procedura come per la programmazione, ma interruttore dev'essere
azionato, prima di iniziare la procedura con LRN.
Cancellazione di tutti gli interruttori
- Premere il pulsante LRN per 5 s -> il LED MD lampeggia veloce
(5 Hz).
- LED 1 si illumina -> rilasciare il pulsante LRN.
- Premere nuovamente il pulsante LRN per 5 s, fino a quando il
LED MD si spegne.
- LED MD si illumina e LED 1 lampeggia veloce -> rilasciare il
pulsante LRN.
- La modalità operativa è stata riportata allo standard.
SMA boccola antenna
Manutenzione
In condizioni di impiego in ambienti gravosi si consiglia una manuten-
zione periodica come segue:
1. Rimuovere tutti i residui di sporco.
2. Pulire esclusivamente con un panno umido.
11 / 28

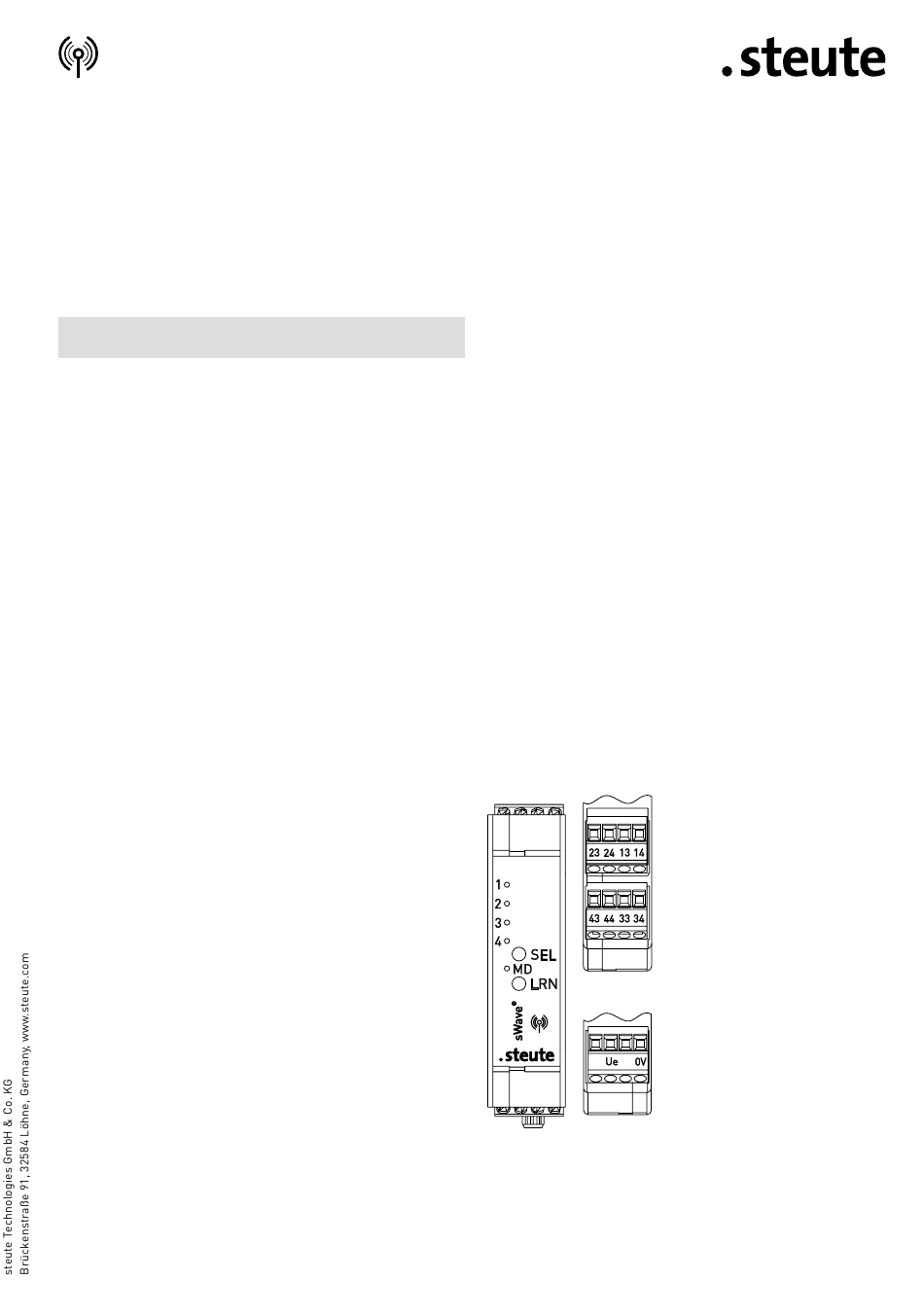

13-14 K1 Uscita
23-24 K2 Uscita
33-34 K3 Uscita
43-44 K4 Uscita
1 ... 4
Indicazione dello stato
delle uscite
SEL
Tasto di SELEZIONE
MD
LED di modalità
LRN
Tasto di programmazione
U e , 0V Alimentazione
