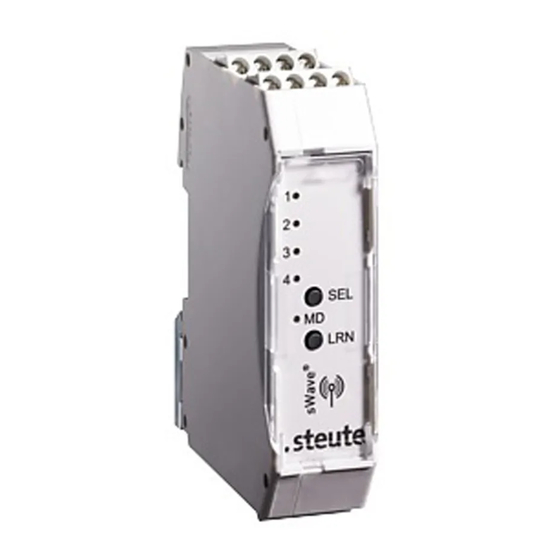

RF Rx SW868/SW915/SW917/SW922-2W-RS232
//
Montage- und Anschlussanleitung / Funkempfänger
Mounting and wiring instructions / Wireless receiver
Instructions de montage et de câblage / Récepteur sans fil
Istruzioni di montaggio e collegamento / Ricevitore wireless
Instruções de montagem e instalação / Receptor de rádio frequência
Инструкция по монтажу и подключению / Радиоприемник сигнала
Deutsch (Originalbetriebsanleitung)
Bestimmung und Gebrauch
Das Gerät des Typs SW868 ist für den Betrieb in der EU bestimmt. Es
entspricht der Richtlinie der Europäischen Union für Funkanlagen
2014/53/EU (RED).
Das Gerät des Typs SW915 ist für den Betrieb in den USA, Kanada und
Mexiko bestimmt. Es entspricht den Anforderungen der FCC-Regeln
und der IC-Regeln, RSS-210. Es hat eine Zulassungsnummer für die
mexikanischen Bundesstaaten.
Das Gerät des Typs SW917 ist für den Betrieb in Brasilien bestimmt.
Es entspricht den Anforderungen der Resolucão 242/2000.
Das Gerät des Typs SW922 ist für den Betrieb in Japan bestimmt. Es
entspricht den Anforderungen des ARIB STD-T108.
Der zweikanalige Funkempfänger dient dem Schalten elektrischer
Verbraucher mittels Funkübertragung. Die Übertragung erfolgt auf
einer Frequenz von 868,3 MHz (EU) oder 915,0 MHz (USA, Kanada, Me-
xiko) oder 917,0 MHz (Brasilien) oder 916,5 MHz (Japan). Die Sender
müssen das steute-Wireless-Protokoll unterstützen. Der Ausgang des
Empfängers kann von maximal 10 Sendern pro Kanal geschaltet wer-
den. Da bei ist jeder Sender einmalig im Empfänger einzulernen.
Befestigung / Anschluss
Nur geeignete Antennen benutzen:
Antenne mit Anschlussleitung und SMA-Steckverbindung, Material-Nr.
1188958 (SW868/922) bzw. 1188987 (SW915/917). Antenne auf Blech
montieren. Blech dient als HF-Gegengewicht. Mindestgröße des
Blechs: 250 x 250 mm. Auf seitlichen Abstand zur nächsten Wand oder
Störquelle achten: mindestens 300 mm. Das Antennenkabel nicht kni-
cken oder klemmen. Minimaler Biegeradius >25 mm.
Reichweitenplanung
Da es sich bei den Funksignalen um elektromagnetische Wellen han-
delt, wird das Signal auf dem Weg vom Sender zum Empfänger ge-
dämpft. D.h. sowohl die elektrische als auch die magnetische Feld-
stärke nimmt ab, und zwar umgekehrt proportional zum Quadrat des
Abstandes von Sender und Empfänger (E,H~1/r²). Neben dieser natür-
lichen Reichweiteneinschränkung kommen noch weitere Störfaktoren
hinzu: Metallische Teile, z.B. Armierungen in Wänden, Metallfolien von
Wärmedämmungen oder metallbedampftes Wärmeschutzglas reflek-
tieren elektromagnetische Wellen. Daher bildet sich dahinter ein so-
genannter Funkschatten. Zwar können Funkwellen Wände durchdrin-
gen, doch steigt dabei die Dämpfung noch mehr als bei Ausbreitung
im Freifeld.
Durchdringung von Funksignalen:
Holz, Gips, Glas unbeschichtet
Backstein, Pressspanplatten
Armierter Beton
Metall, Aluminiumkaschierung, Wasser
Typische Reichweiten sind:
Sichtverbindung freies Feld (LR):
Sichtverbindung freies Feld (ULR):
Sichtverbindung freies Feld (SW922 LR):
Sichtverbindung freies Feld (SW922 ULR):
Sichtverbindung im Innenbereich (LR):
Sichtverbindung im Innenbereich (ULR):
Sichtverbindung im Innenbereich (SW922 LR):
Sichtverbindung im Innenbereich (SW922 ULR): ca. 25 m
Um die maximale Reichweite zu erreichen: angegebene Antennen ver-
wenden. Unter Verwendung anderer Antennen kann die maximale
Reichweite abweichen.
Hinweise
Der elektrische Anschluss darf nur von autorisiertem Fachpersonal
durchgeführt werden. Der Funkemfänger darf nicht in Verbindung mit
Geräten genutzt werden, die direkt oder indirekt gesundheits- oder le-
benssichernden Zwecken dienen oder durch deren Betrieb Gefahren
für Menschen, Tiere oder Sachwerte entstehen können. Technische
Änderungen vorbehalten. steute übernimmt keine Haftung für Emp-
fehlungen, die durch diese Beschreibung gegeben oder impliziert wer-
den. Aufgrund dieser Beschreibung können keine neuen, über die all-
gemeinen steute-Lieferbedingungen hinausgehenden, Garantie-, Ge-
währleistungs- oder Haftungsansprüche abgeleitet werden.
Inbetriebnahme
Es können bis zu 10 Schalter pro Kanal parallel eingelernt werden. Die
LEDs zeigen hierzu die Betriebszustände an. Nach dem Einschalten
des Empfängers blinkt die orange LED 1, wenn noch kein Schalter ein-
gelernt wurde. Leuchtet die orange LED 1 nicht, sind bereits Schalter
eingelernt worden.
Betriebsart wählen
Es gibt sechs verschiedene Betriebsarten, die beim Einschalten aus-
gewählt werden können. Zur Auswahl muss beim Einschalten der Tas-
ter S1 gedrückt gehalten werden. Das Bestätigen der Betriebsart ge-
schieht durch nochmaliges kurzes Betätigen (ca. 1 s) des Tasters S1.
Wird dieser nicht betätigt, wird nach 5 s in eine andere Betriebsart ge-
schaltet. Die Betriebsarten »Verknüpfung« und »Rastfunktion« kön-
nen zusätzlich zu den anderen Betriebsarten angewählt werden.
Betriebsart
Standard
Standard,
inverser
Ausgang
Relais ange-
zogen
90...100%
Relais ange-
65...95%
zogen, inver-
10...90%
ser Ausgang
0...10%
Verknüpfung
(zusätzlich
ca. 450 m
anwählbar)
ca. 700 m
ca. 150 m
ca. 230 m
1 / 20
LED 1 LED MD Funktion
blinkt blinkt Relais zieht an bei Betäti-
schnell schnell gung
blinkt leuchtet Relais fällt ab bei Betäti-
schnell gung, inverses Ausgangs-
signal
leuchtet blinkt Relais zieht an bei Anlegen
schnell der Betriebsspannung
leuchtet leuchtet Relais zieht an bei Anlegen
der Betriebsspannung, in-
verses Ausgangssignal
blinkt leuchtet Relais zieht an, sobald ein
langsam Schalter betätigt wird, fällt
ab, wenn alle eingelernten
Schalter unbetätigt sind
ca. 40 m
ca. 50 m
ca. 20 m
