4 Montage de l'installation d'évacuation d'air/des fumées
concentrique Ø 80/125
4.8.2 Montage du conduit des fumées flexible
1
2
11
9
9
8
10
9
8
5
6

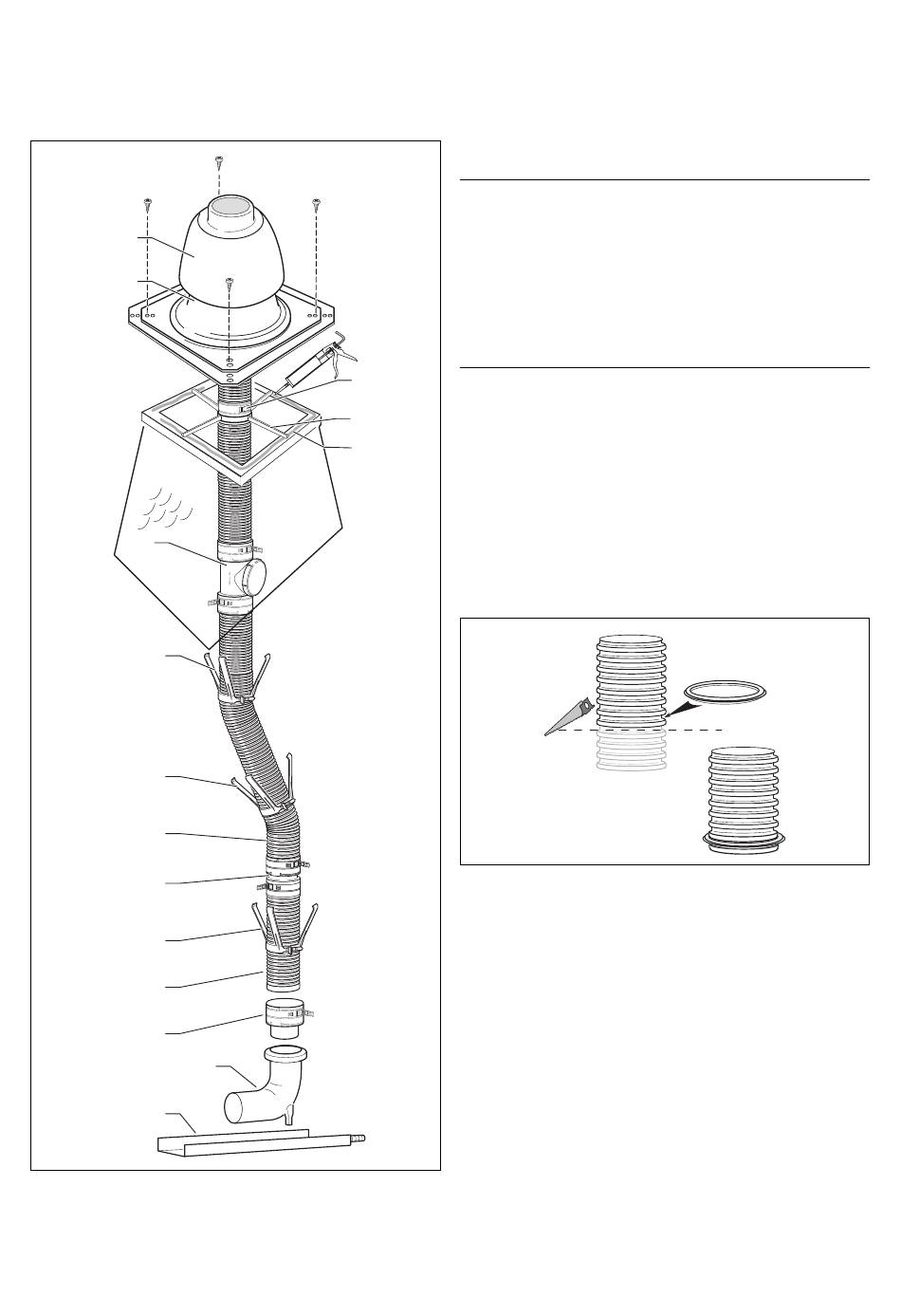

Fig. 4.37 Structure du système du conduit des fumées flexible
42
3
4
12
7
>
Déterminez l'emplacement d'installation du conduit
des fumées dans la pièce et creusez une percée suffi-
samment grande.
a
Danger !
Risque d'intoxication par les fumées qui
s'échappent !
Le condensat en stagnation peut endomma-
ger les joints du conduit des fumées.
>
Posez le conduit des fumées horizontal
avec une inclinaison vers l'intérieur de 3°.
3° correspondent à une inclinaison d'env.
50 mm par mètre de conduit.
>
Percez un trou dans la paroi arrière de la cheminée
et installez la barre d'appui (6).
>
Déterminez la longueur totale du conduit des fumées
flexible (8) de la bouche de cheminée (12) jusqu'au
coude-support (7).
i
Si vous désirez monter un élément de net-
toyage, déterminez la longueur du conduit
des fumées flexible, de l'élément de net-
toyage au coude-support et de la bouche de
cheminée à l'élément de nettoyage.
Fig. 4.38 Montage du conduit des fumées et des joints
>
Coupez le conduit des fumées à la longueur souhaitée
à l'aide d'une scie ou d'une cisaille dans une rainure.
i
Déterminez d'abord approximativement la
longueur totale. Supplément de sécurité pour
une cheminée d'aération droite : au moins
50 cm ; pour une cheminée non droite : au
moins 70 cm par décalage.
Veuillez ne couper le conduit des fumées
flexible que lors de la fixation à la bouche de
cheminée.
>
Si nécessaire, montez d'abord les éléments de rac-
cord et de nettoyage (¬ fig. 4.51 et 4.52).
>
Montez ensuite le joint dans la rainure non endomma-
gée du conduit des fumées située le plus en bas
(¬ fig. 4.38).
